Modell: CPE2920

5,8-GHz-Funk-CPE mit bis zu 20 km Reichweite

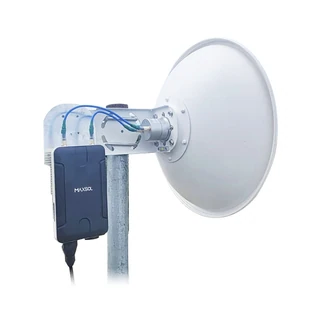

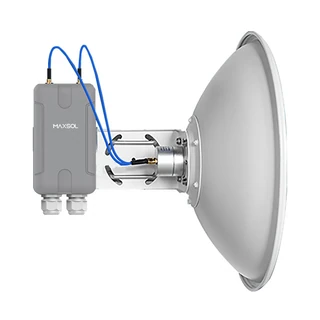

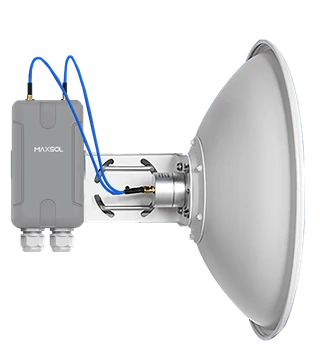

Die 5,8-GHz-Außenfunkbrücke CPE2920 bietet eine 29-dBi-Parabolantenne, IP67-Schutz und einen 24-V-PoE-Eingang für Verbindungen mit Sichtlinie bis zu 20 km.

Hauptmerkmale

5.8G 900M 20KM WLAN-CPE
24V-DC-PoE-Stromversorgung über ein 100m-Netzwerkkabel
10/100/1000 Base-T, RJ45
Unterstützt AP-, Client- und WLAN-WAN-Betriebsmodi
29dBi-Parabolantenne mit hohem Gewinn
Schutz gegen Wasser und Staub nach IP67
5,8 GHz 11AC 867 Mbps
Auto-Connect für PTP / PTMP-Anwendung

Anfrage per E-Mail sendensales@maxsol-tech.com

DatenblattHerunterladen Ansehen

Spezifikationen

Modell: CPE2920
CPU: Qualcomm QCA9563
WLAN-Chipsatz: Qualcomm QCA9882
RAM: 64MB
Flash: 16MB
WLAN-Standard: IEEE 802.11 a/n/ac, iPoll 3
Funkmodus: MIMO 2×2
Funkfrequenzband: 5 GHz: 5.150–5.850 GHz (FCC 5.150–5.250 und 5.725–5.850 GHz)
Tx-Leistung: Bis zu 30 dBm (landesabhängig)
Empfangsempfindlichkeit: -95 ~ -75dBm (landesabhängig)
Kanalbreite: 5, 10, 20, 40, 80 MHz
Modulationsschemata: 802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK)
Datenraten: 802.11 ac @ 40 MHz: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Mbps 802.11 ac @ 80 MHz: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Mbps
Fehlerkorrektur: FEC, LDPC
Duplexverfahren: Zeitduplex
40 MHz Modulation, Mbps: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30
40 MHz Tx-Leistung, dBm: 28, 29, 29, 30, 30, 30, 30, 30, 30, 30
40 MHz RX Empfindlichkeit, dBm: -70, -72, -76, -78, -80, -84, -87, -92, -94, -95
80 MHz Modulation, Mbps: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65
80 MHz Tx-Leistung, dBm: 27, 27, 27, 28, 29, 29, 30, 30, 30, 30
80MHz RX Empfindlichkeit, dBm: -64, -66, -70, -72, -74, -78, -81, -85, -88, -90

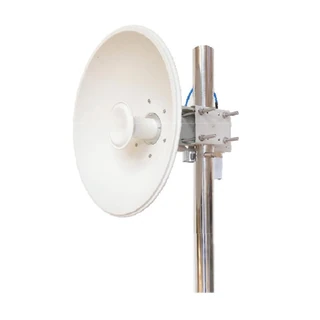

Typ: Dualpolarisierte Parabolantenne
Antennengewinn: 29dBi
Schnittstelle: 10/100/1000 Base-T, RJ45

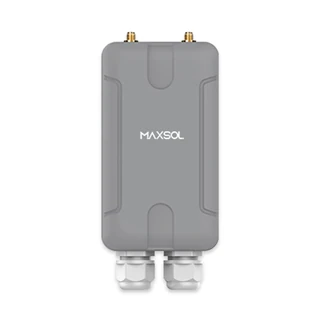

Abmessungen: Host: 216 × 102 × 59 mm; Antenne: 420 × 420 × 120 mm
Gewicht: Host: 0.46kg; Antenne: 3.4kg
Montage: Mastmontagehalterung enthalten
Stromversorgung: Passives PoE mit 24 VDC (Netzteil von AC auf 24 VDC im Lieferumfang enthalten)
Stromquelle: 100 – 240V AC
Luftfeuchtigkeit: 5 ~ 90% (nicht kondensierend)
Leistungsaufnahme bei Volllast: 7W
Betriebstemperatur: -40°C ~ +65°C
Systemüberwachung: SNMP, Syslog, Web UI, WNMS
Konfiguration: WebUI, WNMS
Frequenzbereich: 4800–6500MHz
Polarisation: Duale lineare Polarisation
VSWR: <1.5
Azimut-Öffnungswinkel (H-Polarisation): 45°
Azimut-Öffnungswinkel (V-Polarisation): 45°
Elevations-Öffnungswinkel: 45°
