Modell: CPE2910

5,8-GHz-WLAN-CPE-Brücke mit 10 km Reichweite

Die 5,8-GHz-Funkbrücke CPE2910 bietet eine 23-dBi-MIMO-Antenne, Gigabit-Ethernet und einen 24-V-PoE-Eingang für Verbindungen mit Sichtlinie bis zu 10 km.

Hauptmerkmale

5.8G 900M 10KM WLAN-CPE
Integrierte dualpolarisierte 2×2-MIMO-Richtantenne mit 23dBi Gewinn
10/100/1000 Base-T, RJ45
5.150GHz–5.850GHz Erweiterungskanal
Sendeleistung: ≤ 29 dBm
PoE 24V-Eingang
Auto-Connect für PTP / PTMP-Anwendung

Anfrage per E-Mail sendensales@maxsol-tech.com

DatenblattHerunterladen Ansehen

Spezifikationen

Modell: CPE2910
WLAN-Standard: IEEE 802.11 a/n/ac oder iPoll 3
Funkmodus: MIMO 2×2
Funkfrequenzband: 5 GHz: 4,9 – 6,1 GHz (FCC 5.150 – 5,250 und 5,725 – 5,850 GHz)
Tx-Leistung: Bis zu 29 dBm (landesabhängig)
Empfangsempfindlichkeit: -95 ~ -75dBm (landesabhängig)
Kanalbreite: 5, 10, 20, 40, 80 MHz
Modulationsschemata: 802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK)
Datenraten: 802.11 ac bei 40 MHz: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Mbps
802.11 ac bei 80 MHz: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Mbps
Fehlerkorrektur: FEC, LDPC
Duplexverfahren: Zeitduplex
40 MHz: Modulation, Mbps: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30
Sendeleistung, dBm: 26, 26, 27, 28, 29, 29, 29, 29, 29, 29
RX Empfindlichkeit, dBm: -70, -72, -76, -78, -80, -84, -87, -92, -94, -95
80 MHz: Modulation, Mbps: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65
Tx-Leistung, dBm: 25, 25, 26, 26, 27, 27, 28, 29, 29, 29
RX Empfindlichkeit, dBm: -64, -66, -70, -72, -74, -78, -81, -85, -88, -90

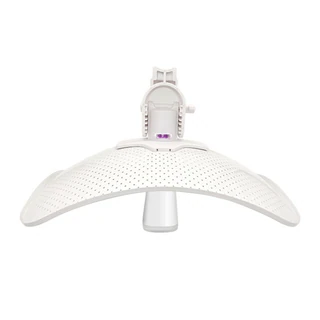

Typ: Integrierte dualpolarisierte Parabolantenne
Antennengewinn: 23dBi
Schnittstelle: 10/100/1000 Base-T, RJ45
Abmessungen: 348 mm × 266 mm × 254 mm
Gewicht: 760 g
Montage: Mastmontagehalterung enthalten
Stromversorgung: Passives PoE mit 24 VDC (Netzteil von AC auf 24 VDC im Lieferumfang enthalten)
Stromquelle: 100 – 240V AC
Luftfeuchtigkeit: 5 ~ 90% (nicht kondensierend)
Leistungsaufnahme bei Volllast: 7W
Betriebstemperatur: -40°C ~ +65°C
Systemüberwachung: SNMP, Syslog, Web UI, WNMS
Konfiguration: WebUI, WNMS
Frequenzbereich: 4,9 – 6,1 GHz
Polarisation: Duale lineare Polarisation
VSWR: <1.5
Azimut-Öffnungswinkel (H-Polarisation): 7°
Azimut-Öffnungswinkel (V-Polarisation): 7°
Elevations-Öffnungswinkel: 7°
