Datenblatt
WLAN-CPE

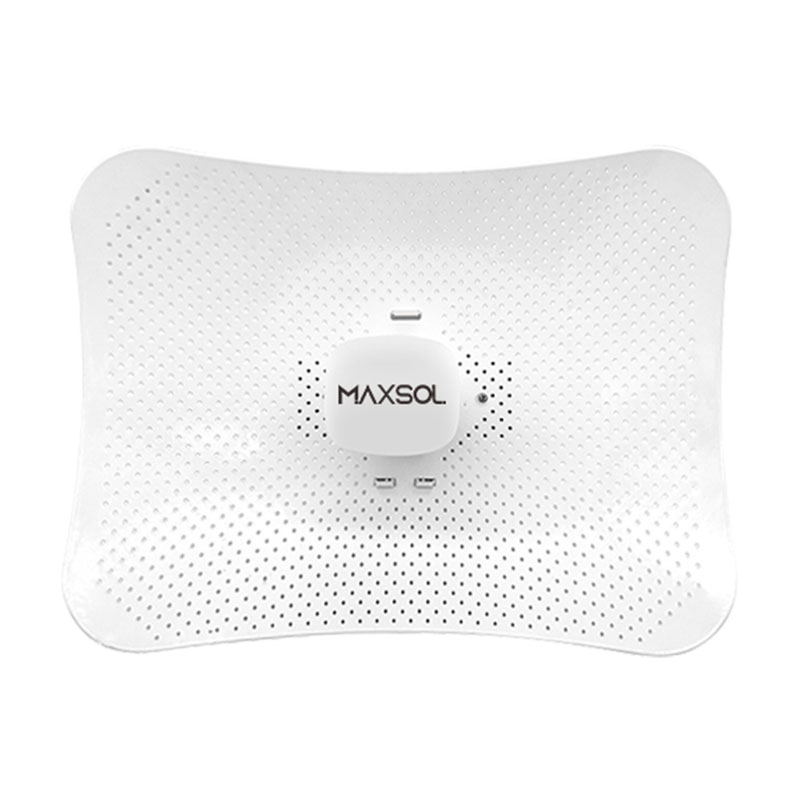

5,8-GHz-WLAN-CPE-Brücke mit 10 km Reichweite
ModellCPE2910
Die 5,8-GHz-Funkbrücke CPE2910 bietet eine 23-dBi-MIMO-Antenne, Gigabit-Ethernet und einen 24-V-PoE-Eingang für Verbindungen mit Sichtlinie bis zu 10 km.
Merkmale
- 5.8G 900M 10KM WLAN-CPE
- Integrierte dualpolarisierte 2×2-MIMO-Richtantenne mit 23dBi Gewinn
- 10/100/1000 Base-T, RJ45
- 5.150GHz–5.850GHz Erweiterungskanal
- Sendeleistung: ≤ 29 dBm
- PoE 24V-Eingang
- Auto-Connect für PTP / PTMP-Anwendung
CPE2910
Spezifikationen
Spezifikationen
- Modell
- CPE2910
- WLAN-Standard
- IEEE 802.11 a/n/ac oder iPoll 3
- Funkmodus
- MIMO 2×2
- Funkfrequenzband
- 5 GHz: 4,9 – 6,1 GHz (FCC 5.150 – 5,250 und 5,725 – 5,850 GHz)
- Tx-Leistung
- Bis zu 29 dBm (landesabhängig)
- Empfangsempfindlichkeit
- -95 ~ -75dBm (landesabhängig)
- Kanalbreite
- 5, 10, 20, 40, 80 MHz
- Modulationsschemata
- 802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK) - Datenraten
- 802.11 ac bei 40 MHz: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Mbps
802.11 ac bei 80 MHz: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Mbps - Fehlerkorrektur
- FEC, LDPC
- Duplexverfahren
- Zeitduplex
- 40 MHz
- Modulation, Mbps: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30
Sendeleistung, dBm: 26, 26, 27, 28, 29, 29, 29, 29, 29, 29
RX Empfindlichkeit, dBm: -70, -72, -76, -78, -80, -84, -87, -92, -94, -95 - 80 MHz
- Modulation, Mbps: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65
Tx-Leistung, dBm: 25, 25, 26, 26, 27, 27, 28, 29, 29, 29
RX Empfindlichkeit, dBm: -64, -66, -70, -72, -74, -78, -81, -85, -88, -90 - Typ
- Integrierte dualpolarisierte Parabolantenne
- Antennengewinn
- 23dBi
- Schnittstelle
- 10/100/1000 Base-T, RJ45
- Abmessungen
- 348 mm × 266 mm × 254 mm
- Gewicht
- 760 g
- Montage
- Mastmontagehalterung enthalten
- Stromversorgung
- Passives PoE mit 24 VDC (Netzteil von AC auf 24 VDC im Lieferumfang enthalten)
- Stromquelle
- 100 – 240V AC
- Luftfeuchtigkeit
- 5 ~ 90% (nicht kondensierend)
- Leistungsaufnahme bei Volllast
- 7W
- Betriebstemperatur
- -40°C ~ +65°C
- Systemüberwachung
- SNMP, Syslog, Web UI, WNMS
- Konfiguration
- WebUI, WNMS
- Frequenzbereich
- 4,9 – 6,1 GHz
- Polarisation
- Duale lineare Polarisation
- VSWR
- <1.5
- Azimut-Öffnungswinkel (H-Polarisation)
- 7°
- Azimut-Öffnungswinkel (V-Polarisation)
- 7°
- Elevations-Öffnungswinkel
- 7°
