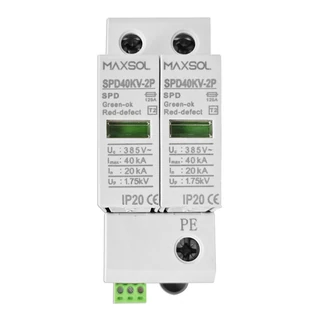

Modell: SPD40KV-2P

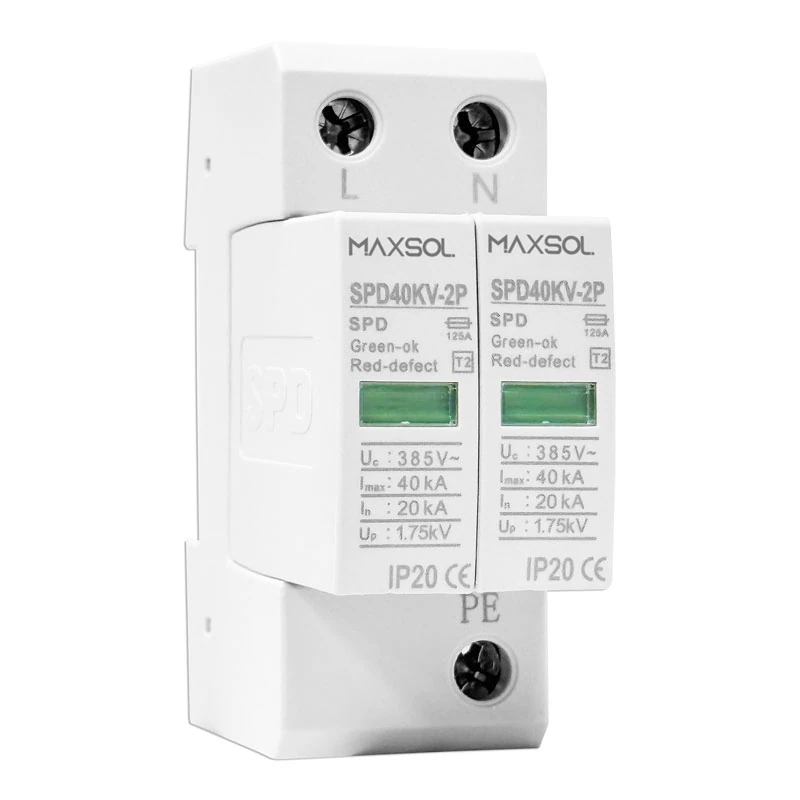

Industrieller 20–40-kA-Überspannungsschutz für DIN-Schienen

Überspannungsschutz für DIN-Schienen mit 20 kA Nenn- und 40 kA maximalem Ableitstoßstrom, höchster Dauerbetriebsspannung Uc von 385 V, Fehleranzeige und Fernmeldekontakten.

Hauptmerkmale

20–40-kA-Überspannungs- und Blitzschutzgerät
Maximale Dauerbetriebsspannung Uc: 385V
Nennentladestrom (8/20μS) in:20KA
Maximaler Entladestrom (8/20μS) Imax :40KA
Ansprechzeit tA: ≤25nS
Schutzniveau: IP20
Temperaturbereich Tu: -40°C... +80°C
Installationsbreite: 2mods
Einbauhalterung: 35mmDIN
Terminalleistung Un/ln Fernsignalanschlussverdrahtung: AC:250V/0,5ADC:250V/0.1A,125V/0.2A,75V/0.5A

Anfrage per E-Mail sendensales@maxsol-tech.com

DatenblattHerunterladen Ansehen

Spezifikationen

Modell: SPD40KV-2P
AC-Nennbetriebsspannung (Un): 230V / 50Hz
Maximale Dauerbetriebsspannung (Uc): 385V
Nennentladungsstrom (8/20 μs) (In): 20 kA
Maximaler Entladungsstrom (8/20 μs) (Imax): 40 kA
Spannungsschutzpegel (Up): ≤ 1,75 kV
Ansprechzeit (tA): ≤ 25 ns
Vorsicherung: 160 A
Kurzschlussfestigkeit: 25 kA/50 Hz
Betriebstemperaturbereich: -40℃ ~ +80℃
Anschlussart: Parallelschaltung
Verdrahtungsspezifikation: Feindrähtiger Leiter mit 16 mm²
Betriebsstatus / Fehleranzeige: Grün/Rot
Gehäusematerial: Flammwidriger PBT-Kunststoff (Rot, optional Grau), UL94-V0
Einbaubreite: 2 Module (2P)
Montagehalterung: 35 mm DIN-Schiene
Schutzniveau: IP20

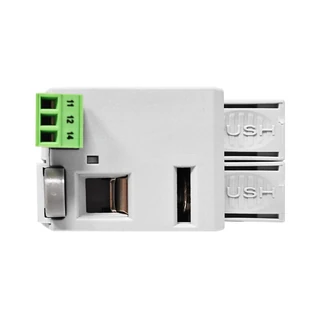

Fernkontakttyp: Wechslerkontakt
Anschlusskenndaten: Un / In
AC: 250V / 0,5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A
Verdrahtung des Fernmeldeanschlusses: Ein- oder feindrähtiger Leiter mit maximal 1,5 mm²
