Datenblatt
Stromversorgungszubehör

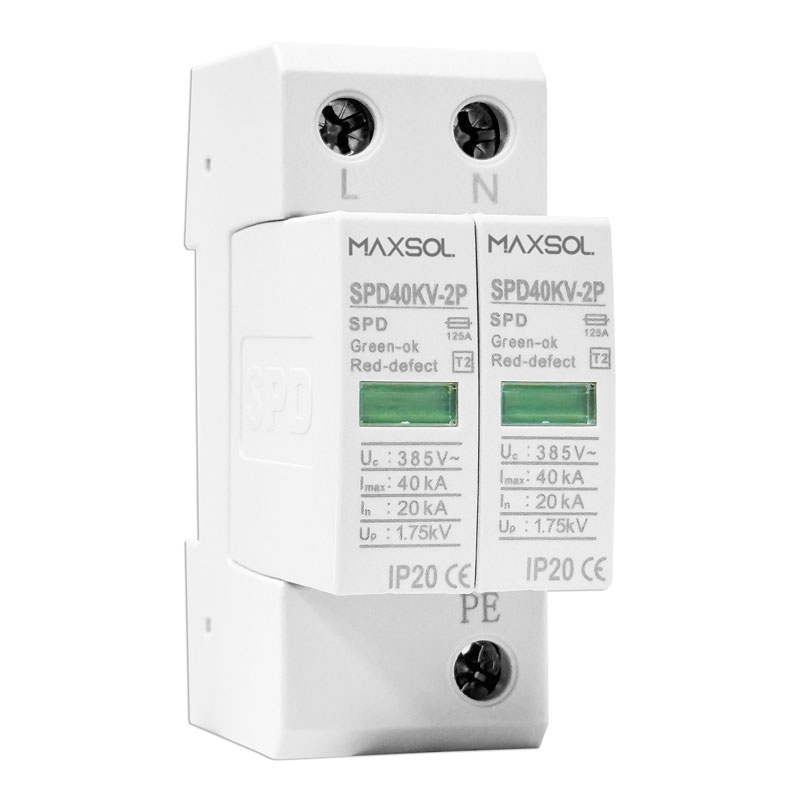

Industrieller 20–40-kA-Überspannungsschutz für DIN-Schienen
ModellSPD40KV-2P
Überspannungsschutz für DIN-Schienen mit 20 kA Nenn- und 40 kA maximalem Ableitstoßstrom, höchster Dauerbetriebsspannung Uc von 385 V, Fehleranzeige und Fernmeldekontakten.
Merkmale
- 20–40-kA-Überspannungs- und Blitzschutzgerät
- Maximale Dauerbetriebsspannung Uc: 385V
- Nennentladestrom (8/20μS) in:20KA
- Maximaler Entladestrom (8/20μS) Imax :40KA
- Ansprechzeit tA: ≤25nS
- Schutzniveau: IP20
- Temperaturbereich Tu: -40°C... +80°C
- Installationsbreite: 2mods
- Einbauhalterung: 35mmDIN
- Terminalleistung Un/ln Fernsignalanschlussverdrahtung: AC:250V/0,5ADC:250V/0.1A,125V/0.2A,75V/0.5A
SPD40KV-2P
Spezifikationen
Spezifikationen
- Modell
- SPD40KV-2P
- AC-Nennbetriebsspannung (Un)
- 230V / 50Hz
- Maximale Dauerbetriebsspannung (Uc)
- 385V
- Nennentladungsstrom (8/20 μs) (In)
- 20 kA
- Maximaler Entladungsstrom (8/20 μs) (Imax)
- 40 kA
- Spannungsschutzpegel (Up)
- ≤ 1,75 kV
- Ansprechzeit (tA)
- ≤ 25 ns
- Vorsicherung
- 160 A
- Kurzschlussfestigkeit
- 25 kA/50 Hz
- Betriebstemperaturbereich
- -40℃ ~ +80℃
- Anschlussart
- Parallelschaltung
- Verdrahtungsspezifikation
- Feindrähtiger Leiter mit 16 mm²
- Betriebsstatus / Fehleranzeige
- Grün/Rot
- Gehäusematerial
- Flammwidriger PBT-Kunststoff (Rot, optional Grau), UL94-V0
- Einbaubreite
- 2 Module (2P)
- Montagehalterung
- 35 mm DIN-Schiene
- Schutzniveau
- IP20
- Fernkontakttyp
- Wechslerkontakt
- Anschlusskenndaten
- Un / In
AC: 250V / 0,5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A - Verdrahtung des Fernmeldeanschlusses
- Ein- oder feindrähtiger Leiter mit maximal 1,5 mm²
