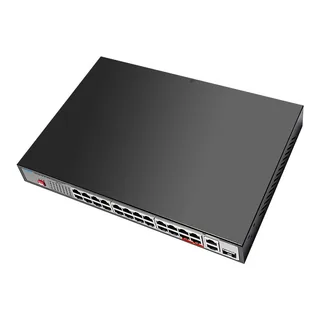

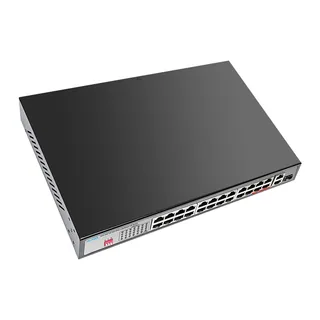

Modell: PS12402FE
24-Port-HiPoE-Switch, 300 W, Gigabit-Uplink
24-Port-Fast-Ethernet-PoE-Switch mit 60-W-Hi-PoE-Unterstützung, 2 Gigabit-RJ45-Uplinks, 1 SFP-Steckplatz, VLAN-Isolierung, Extend-Modus und Watchdog.
Hauptmerkmale
- 24FE+2GE+1GF-Uplink-HiPoE-Switch mit 300M Reichweite
- Unterstützt Smart Watchdog-Funktion zur Überwachung konformer PD
- Ports 21-24 unterstützen Hi-PoE bis 60W für PD-Geräte gemäß IEEE 802.3bt
- Ports 1-20 unterstützen PoE mit 30W für PD-Geräte gemäß IEEE 802.3af/at
- VLAN-Unterstützung
- Interne Netzteilversorgung 300W (inklusive)
- Unterstützt Portpriorisierung
Spezifikationen
Schnittstellen
- Modell
- PS12402FE

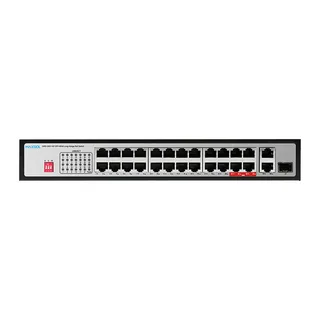

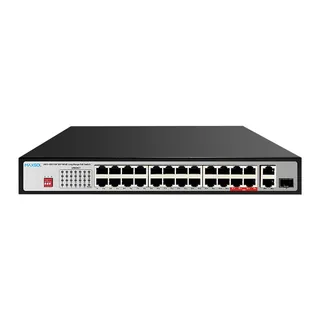

- Feste Ports
- 24 × 10/100Base-T/TX PoE-Ports (Daten/Strom); 2 × 10/100/1000Base-T/TX RJ45-Uplink-Ports (Daten); 1 × 100/1000Base-X SFP-Glasfaser-Uplink (Daten)
PoE
- PoE-Port
- Ports 1–20: IEEE802.3af/at; Ports 21–24: IEEE802.3bt, bis zu 60W
- PoE-Standard
- PoE-Ports unterstützen IEEE802.3af/at/bt
- DIP-Schalter mit 3 Betriebsarten
E – Extend-Modus: AI Extend über 300 m mit automatischer Geschwindigkeitsumschaltung eines Ports (maximal 10 Mbps); andere Ports halten 100M innerhalb von 100 m.
V – VLAN-Modus: Isoliert die PoE-Ports voneinander und erlaubt weiterhin die Kommunikation mit dem Uplink-Port. Dies verbessert die Netzwerksicherheit und reduziert Broadcast-Verkehr.
W – Watchdog-Modus: Erkennt automatisch nicht reagierende IP-Kameras und startet deren PoE-Stromversorgung neu, um den Normalbetrieb wiederherzustellen und Ausfallzeiten sowie Wartungskosten zu reduzieren.
- Netzwerkprotokoll
- IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000base-X; IEEE802.3x.
- Merkmale der Ethernet-Ports
- 10/100Base-T(X) 10/100/1000 Base-T automatische Erkennung, Voll-/Halb-Duplex-MDI/MDI-X adaptiv
- Weiterleitungsmodus
- Speichern und Weiterleiten
Switch-Eigenschaften
- Switching-Kapazität
- 10.8Gbps
- Weiterleitungsrate
- 8.04 Mpps
- MAC-Adresstabelle
- 2K
- Pufferspeicher
- 2 M
- Jumbo-Frames
- 1512 byte
- Übertragung über verdrillte Adernpaare
- 10BASE-T: UTP Cat5 (≤300 m); 100BASE-TX: UTP Cat5 oder höher (≤100 m); 1000BASE-T: UTP Cat5 oder höher (≤100 m)
- PoE-Pinbelegung
- AF/AT:1/2(+),3/6(-);Hi PoE:1/2(+),3/6(-),4/5(+),7/8(-)
- MAX / Durchschnittliche Leistung pro Port
- Ports 1-20: 30W/15.4W; Ports 21-24: 60W/30W/15.4W.
- Leistungsbudget
- 300W
- Leistungsaufnahme
- Standby <5 W; Volllast <300 W
Physische Eigenschaften
- LED-Indikator
- Betriebsanzeige: PWR (Grün); Netzwerkanzeige:1-27(Link/Act)/(Grün).

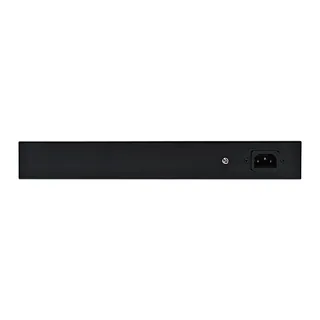

- Stromversorgung
- Integriertes Netzteil AC100~240V 50-60Hz.
- Betriebstemperatur / Luftfeuchtigkeit
- -20 ~ + 55 ° C: 5 % ~ 90 % RH nicht kondensierend
- Lagertemperatur / Luftfeuchtigkeit
- -40 ~ + 75 ° C; 5% ~ 95 % RH nicht kondensierend
- Abmessungen
- 310*205*45mm
- Netto-/Bruttogewicht
- <3kg / <4kg
- Installationsmethode
- Tischaufstellung, Wandmontage oder 1U-Rackmontage.
- Schutz
- IEC61000-4-2 (ESD): ±8 kV Kontaktentladung, ±15 kV Luftentladung; IEC61000-4-5 (Blitzschutz/Überspannung): Versorgung: CM±4kV/DM±2kV; Anschluss: ±4kV
- Schutzniveau
- IP30

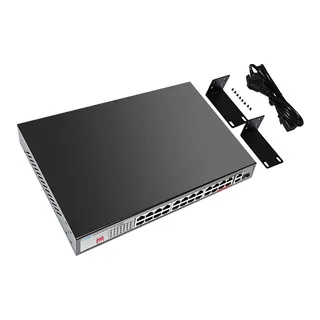

Packungsinhalte
- Switch
- 1 Stück
- Stromkabel
- 1 Stück
- Kurzanleitung zur Installation
- 1 Stück
Schnittstellen
- Modell
- PS12402FE
- Feste Ports
- 24 × 10/100Base-T/TX PoE-Ports (Daten/Strom); 2 × 10/100/1000Base-T/TX RJ45-Uplink-Ports (Daten); 1 × 100/1000Base-X SFP-Glasfaser-Uplink (Daten)
PoE
- PoE-Port
- Ports 1–20: IEEE802.3af/at; Ports 21–24: IEEE802.3bt, bis zu 60W
- PoE-Standard
- PoE-Ports unterstützen IEEE802.3af/at/bt
- DIP-Schalter mit 3 Betriebsarten
E – Extend-Modus: AI Extend über 300 m mit automatischer Geschwindigkeitsumschaltung eines Ports (maximal 10 Mbps); andere Ports halten 100M innerhalb von 100 m.
V – VLAN-Modus: Isoliert die PoE-Ports voneinander und erlaubt weiterhin die Kommunikation mit dem Uplink-Port. Dies verbessert die Netzwerksicherheit und reduziert Broadcast-Verkehr.
W – Watchdog-Modus: Erkennt automatisch nicht reagierende IP-Kameras und startet deren PoE-Stromversorgung neu, um den Normalbetrieb wiederherzustellen und Ausfallzeiten sowie Wartungskosten zu reduzieren.
- Netzwerkprotokoll
- IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000base-X; IEEE802.3x.
- Merkmale der Ethernet-Ports
- 10/100Base-T(X) 10/100/1000 Base-T automatische Erkennung, Voll-/Halb-Duplex-MDI/MDI-X adaptiv
- Weiterleitungsmodus
- Speichern und Weiterleiten
Switch-Eigenschaften
- Switching-Kapazität
- 10.8Gbps
- Weiterleitungsrate
- 8.04 Mpps
- MAC-Adresstabelle
- 2K
- Pufferspeicher
- 2 M
- Jumbo-Frames
- 1512 byte
- Übertragung über verdrillte Adernpaare
- 10BASE-T: UTP Cat5 (≤300 m); 100BASE-TX: UTP Cat5 oder höher (≤100 m); 1000BASE-T: UTP Cat5 oder höher (≤100 m)
- PoE-Pinbelegung
- AF/AT:1/2(+),3/6(-);Hi PoE:1/2(+),3/6(-),4/5(+),7/8(-)
- MAX / Durchschnittliche Leistung pro Port
- Ports 1-20: 30W/15.4W; Ports 21-24: 60W/30W/15.4W.
- Leistungsbudget
- 300W
- Leistungsaufnahme
- Standby <5 W; Volllast <300 W
Physische Eigenschaften
- LED-Indikator
- Betriebsanzeige: PWR (Grün); Netzwerkanzeige:1-27(Link/Act)/(Grün).
- Stromversorgung
- Integriertes Netzteil AC100~240V 50-60Hz.
- Betriebstemperatur / Luftfeuchtigkeit
- -20 ~ + 55 ° C: 5 % ~ 90 % RH nicht kondensierend
- Lagertemperatur / Luftfeuchtigkeit
- -40 ~ + 75 ° C; 5% ~ 95 % RH nicht kondensierend
- Abmessungen
- 310*205*45mm
- Netto-/Bruttogewicht
- <3kg / <4kg
- Installationsmethode
- Tischaufstellung, Wandmontage oder 1U-Rackmontage.
- Schutz
- IEC61000-4-2 (ESD): ±8 kV Kontaktentladung, ±15 kV Luftentladung; IEC61000-4-5 (Blitzschutz/Überspannung): Versorgung: CM±4kV/DM±2kV; Anschluss: ±4kV
- Schutzniveau
- IP30
Packungsinhalte
- Switch
- 1 Stück
- Stromkabel
- 1 Stück
- Kurzanleitung zur Installation
- 1 Stück
