Datenblatt
WLAN-CPE

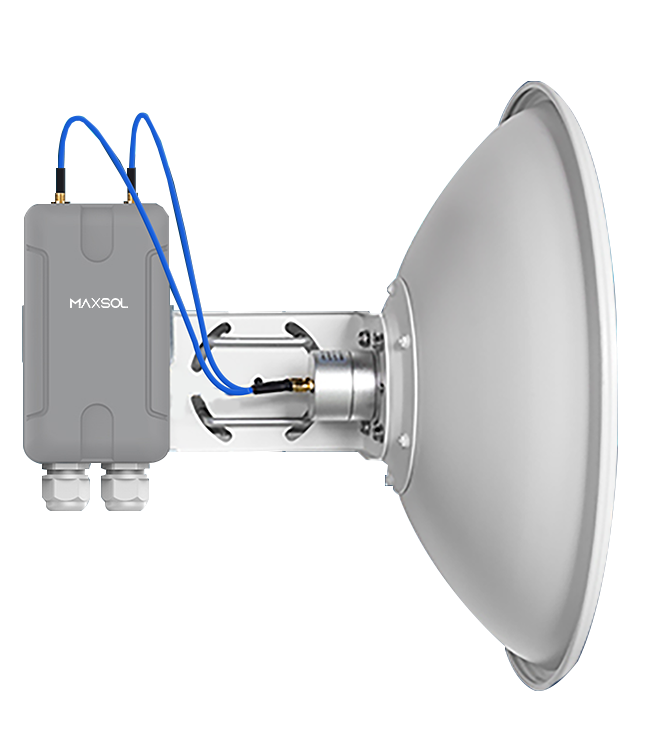

5,8-GHz-Funk-CPE mit bis zu 20 km Reichweite
ModellCPE2920
Die 5,8-GHz-Außenfunkbrücke CPE2920 bietet eine 29-dBi-Parabolantenne, IP67-Schutz und einen 24-V-PoE-Eingang für Verbindungen mit Sichtlinie bis zu 20 km.
Merkmale
- 5.8G 900M 20KM WLAN-CPE
- 24V-DC-PoE-Stromversorgung über ein 100m-Netzwerkkabel
- 10/100/1000 Base-T, RJ45
- Unterstützt AP-, Client- und WLAN-WAN-Betriebsmodi
- 29dBi-Parabolantenne mit hohem Gewinn
- Schutz gegen Wasser und Staub nach IP67
- 5,8 GHz 11AC 867 Mbps
- Auto-Connect für PTP / PTMP-Anwendung
CPE2920
Spezifikationen
Spezifikationen
- Modell
- CPE2920
- CPU
- Qualcomm QCA9563
- WLAN-Chipsatz
- Qualcomm QCA9882
- RAM
- 64MB
- Flash
- 16MB
- WLAN-Standard
- IEEE 802.11 a/n/ac, iPoll 3
- Funkmodus
- MIMO 2×2
- Funkfrequenzband
- 5 GHz: 5.150–5.850 GHz (FCC 5.150–5.250 und 5.725–5.850 GHz)
- Tx-Leistung
- Bis zu 30 dBm (landesabhängig)
- Empfangsempfindlichkeit
- -95 ~ -75dBm (landesabhängig)
- Kanalbreite
- 5, 10, 20, 40, 80 MHz
- Modulationsschemata
- 802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) 802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK)
- Datenraten
- 802.11 ac @ 40 MHz: 400, 360, 300, 270, 240, 180, 120, 90, 60, 30 Mbps 802.11 ac @ 80 MHz: 866, 780, 650, 585, 520, 390, 260, 195, 130, 65 Mbps
- Fehlerkorrektur
- FEC, LDPC
- Duplexverfahren
- Zeitduplex
- 40 MHz Modulation, Mbps
- 400, 360, 300, 270, 240, 180, 120, 90, 60, 30
- 40 MHz Tx-Leistung, dBm
- 28, 29, 29, 30, 30, 30, 30, 30, 30, 30
- 40 MHz RX Empfindlichkeit, dBm
- -70, -72, -76, -78, -80, -84, -87, -92, -94, -95
- 80 MHz Modulation, Mbps
- 866, 780, 650, 585, 520, 390, 260, 195, 130, 65
- 80 MHz Tx-Leistung, dBm
- 27, 27, 27, 28, 29, 29, 30, 30, 30, 30
- 80MHz RX Empfindlichkeit, dBm
- -64, -66, -70, -72, -74, -78, -81, -85, -88, -90
- Typ
- Dualpolarisierte Parabolantenne
- Antennengewinn
- 29dBi
- Schnittstelle
- 10/100/1000 Base-T, RJ45
- Abmessungen
- Host: 216 × 102 × 59 mm; Antenne: 420 × 420 × 120 mm
- Gewicht
- Host: 0.46kg; Antenne: 3.4kg
- Montage
- Mastmontagehalterung enthalten
- Stromversorgung
- Passives PoE mit 24 VDC (Netzteil von AC auf 24 VDC im Lieferumfang enthalten)
- Stromquelle
- 100 – 240V AC
- Luftfeuchtigkeit
- 5 ~ 90% (nicht kondensierend)
- Leistungsaufnahme bei Volllast
- 7W
- Betriebstemperatur
- -40°C ~ +65°C
- Systemüberwachung
- SNMP, Syslog, Web UI, WNMS
- Konfiguration
- WebUI, WNMS
- Frequenzbereich
- 4800–6500MHz
- Polarisation
- Duale lineare Polarisation
- VSWR
- <1.5
- Azimut-Öffnungswinkel (H-Polarisation)
- 45°
- Azimut-Öffnungswinkel (V-Polarisation)
- 45°
- Elevations-Öffnungswinkel
- 45°
