Solarstrom für CCTV: Checkliste vor dem Einsatz

Vor der Beschaffung einer solarbetriebenen CCTV-Anlage müssen Projektteams drei Dinge belastbar nachweisen: den vollständigen Energiebedarf über Tag und Nacht, die verfügbare Solarenergie im ungünstigen Auslegungszeitraum und die technische Kompatibilität aller Strom- und Datenverbindungen. Typenschilder, Nennleistungen und Herstellerangaben allein reichen dafür nicht aus.

Eine praxistaugliche Checkliste für den Einsatz solarbetriebener CCTV-Systeme umfasst deshalb Kameras, Aufzeichnung, Funk- oder Mobilfunk-Backhaul, Wandlungsverluste, Verschattung, Autonomie, Gehäusebedingungen, Fernüberwachung und Wartungszugang. Erst wenn diese Punkte dokumentiert sind, lassen sich Stromversorgung, Batterie, Solarmodul, Netzwerkgeräte und Montagekomponenten sinnvoll vergleichen.

Prüfbereich	Vor der Beschaffung benötigter Nachweis	Zu treffende Entscheidung
Verbraucher	Leistungsaufnahme bei Tag, Nacht, Start und Spitzenlast	Tagesenergie und maximale Momentanlast
Aufzeichnung	Speicherort, Aufzeichnungsmodus, Datenrate und Speicherdauer	Lokaler Recorder, SD-Karte oder zentrale Aufzeichnung
Backhaul	Schnittstelle, Reichweite, Sichtverbindung und realer Durchsatzbedarf	Kabel, Richtfunk, WLAN oder Mobilfunk
Solarstandort	Verschattung und Horizontprofil im Auslegungsmonat	Modulposition, Neigung und erforderliche Solarreserve
Autonomie	Zulässige Ausfallzeit und Priorität der Verbraucher	Batteriereserve und Abschaltlogik
Umgebung	Temperatur, Feuchtigkeit, Kondensation und mechanische Belastung	Gehäuse, Belüftung, Heizung und Montageart
Betrieb	Messwerte, Alarme und Wartungszugang	Monitoring- und Instandhaltungskonzept
Abnahme	Gemessene Energie- und Netzwerkdaten	Freigabe oder Nachbesserung

Kameras, Aufzeichnung und Backhaul-Lasten dokumentieren

Die Lastliste muss jedes dauerhaft, zeitweise oder ereignisabhängig betriebene Gerät enthalten. Neben der Kamera gehören dazu Rekorder, Speicher, Switches, Funkbrücken, Router, Modems, Medienkonverter, DC/DC-Wandler und gegebenenfalls Gehäuseheizung oder Lüfter.

Für jedes Gerät sollten mindestens folgende Werte festgehalten werden:

• Versorgungsspannung und zulässiger Spannungsbereich
• typische Leistungsaufnahme im Tagbetrieb
• Leistungsaufnahme bei aktivierter IR-Beleuchtung
• maximale Last bei PTZ-Bewegung, Heizung oder anderen Zusatzfunktionen
• Einschalt- oder Anlaufspitzen
• tägliche Betriebsdauer
• Standby-Verbrauch
• Verbrauch der vorgeschalteten Wandler
• Verhalten nach Spannungsunterbrechung

Die Energie pro Tag wird grundsätzlich aus Leistung und Betriebsdauer bestimmt. Ein Verbraucher mit wechselnden Betriebszuständen darf dabei nicht mit einem einzigen Nennwert angesetzt werden. Tagbetrieb, Nachtbetrieb, Ereignisphasen und Spitzenlasten sind getrennt zu erfassen.

Aufzeichnung verändert Energie- und Netzwerkbedarf

Eine lokale Aufzeichnung auf SD-Karte belastet das System anders als ein Netzwerkvideorekorder am Standort. Bei zentraler Aufzeichnung kommt zusätzlich der dauerhafte Energiebedarf des Backhauls hinzu. Zu dokumentieren sind unter anderem:

• kontinuierliche oder ereignisgesteuerte Aufzeichnung
• Auflösung, Bildrate und verwendeter Codec
• erwartete und maximal zulässige Bitrate
• Haupt- und Nebenstreams
• Vor- und Nachlauf bei Ereignissen
• Speicherziel und gewünschte Aufbewahrungsdauer
• Verhalten bei unterbrochener Netzwerkverbindung

Die tatsächliche Datenrate kann sich durch Bildinhalt, Bewegung, Nachtbildrauschen und Kompression verändern. Deshalb darf die Funk- oder Mobilfunkstrecke nicht ausschließlich anhand einer theoretischen Durchschnittsbitrate geplant werden.

Bei abgelegenen Standorten empfiehlt es sich, zunächst die gesamte Systemarchitektur festzulegen. Der Leitfaden zum Aufbau eines solarbetriebenen CCTV-Systems in abgelegenen Gebieten behandelt die grundlegende Anordnung von Energieversorgung, Kamera und Datenverbindung. Die anschließende Dimensionierung sollte auf einer dokumentierten Lastliste beruhen; eine entsprechende Vorgehensweise zeigt der Beitrag zur Auslegung eines netzunabhängigen Solarstromsystems für CCTV.

Verschattung, Montage und Umwelteinflüsse prüfen

Eine Standortbesichtigung bei gutem Sommerwetter reicht für ein ganzjährig betriebenes System in Deutschland nicht aus. Entscheidend ist der solare Zugang im gewählten Auslegungsmonat, häufig also in einer Jahreszeit mit niedrigem Sonnenstand, kurzen Tagen und länger anhaltender Bewölkung.

Die Standortaufnahme sollte dokumentieren:

• Himmelsrichtung und mögliche Modulneigung
• Horizontprofil am geplanten Montagepunkt
• Gebäude, Masten, Bäume und Geländekanten
• saisonale Verschattung durch belaubte und unbelaubte Vegetation
• mögliche zukünftige Hindernisse
• Schnee-, Schmutz- oder Laubablagerungen
• Zugänglichkeit zur Modulreinigung
• Länge und Querschnitt der DC-Leitungen
• Schutz der Leitungen vor mechanischer Beschädigung

Fotos aus nur einer Blickrichtung sind dafür meist unzureichend. Sinnvoll sind ein vollständiges Standortprotokoll, Aufnahmen des Horizonts und eine nachvollziehbare Verschattungsbewertung für die kritische Jahreszeit.

Kamera und Solarmodul haben unterschiedliche Standortanforderungen

Die beste Kameraposition ist nicht automatisch die beste Modulposition. Eine Kamera benötigt den passenden Bildwinkel und eine stabile Datenverbindung; das Solarmodul braucht möglichst unverschatteten Zugang zur Sonne. Beides am selben Mast zu montieren, kann zu Kompromissen führen.

Ist die Modulposition räumlich getrennt, müssen zusätzliche Kabellänge, Spannungsfall, Schutzmaßnahmen und Wartungswege berücksichtigt werden. Bei einer Funkstrecke sind außerdem Sichtverbindung, Fresnelzone, Antennenausrichtung und mögliche Reflexionen zu prüfen.

Gehäusebedingungen separat bewerten

Ein für Außenbereiche vorgesehenes Gehäuse schützt nicht automatisch vor jedem standortspezifischen Problem. Vor der Auswahl sind mindestens zu klären:

• minimale und maximale Innentemperatur
• direkte Sonneneinstrahlung auf das Gehäuse
• Feuchtigkeit und Kondensationsrisiko
• Staub, Schlagregen und Spritzwasser
• korrosive oder salzhaltige Umgebung
• Insekten- und Nagetierschutz
• Kabeldurchführungen und Druckausgleich
• Platz für Biegeradien, Sicherungen und Wartungsarbeiten

Die Eignung von Batterie, Laderegler, Wandlern und Netzwerkgeräten muss anhand ihrer jeweils dokumentierten Umgebungsbedingungen bestätigt werden. Eine Schutzart des Gehäuses allein ersetzt diese Prüfung nicht.

Spannung, PoE und Datenschnittstellen bestätigen

„PoE“ ist keine vollständige Kompatibilitätsangabe. Vor der Bestellung müssen Eingangsspannung, Ausgangsspannung, Polarität, Pinbelegung, Leistung und PoE-Verfahren für jedes beteiligte Gerät feststehen.

Die Schnittstellenmatrix sollte folgende Angaben enthalten:

Verbindung	Zu bestätigende Angaben
Batterie zum Laderegler	Nennspannung, zulässiger Bereich, Sicherung und Kabelquerschnitt
Laderegler zum Verbraucher	Ausgangsspannung, Stromgrenze und Abschaltverhalten
DC/DC-Wandler	Eingangsbereich, Ausgangsspannung, Dauerleistung und Wirkungsgrad
PoE zur Kamera	IEEE-Standard oder passive Einspeisung, Leistungsklasse, Polarität und Pinbelegung
Kamera zum Netzwerk	Ethernet-Geschwindigkeit, Steckverbinder und Datenrate
Funkgerät zum LAN	Portanzahl, Geschwindigkeit, Stromversorgung und Managementzugang

Als Architekturbeispiel dokumentiert das Maxsol CS12060 Solarstromsystem ein monokristallines 120-W-Solarmodul, eine 12,8-V-LiFePO4-Batterie mit 60 Ah beziehungsweise 768 Wh, einen MPPT-Laderegler und drei DC-Ausgänge mit 12 V. Daraus lässt sich jedoch keine universelle Laufzeit für eine CCTV-Anlage ableiten. Dafür sind Lastprofil, Solarertrag, Verluste, Reserven und Standortbedingungen entscheidend.

Soll eine Kamera mit einer anderen Spannung versorgt werden, kann ein Wandler erforderlich sein. Der einstellbare Maxsol POE24V DC-zu-PoE-Wandler akzeptiert laut dokumentierten Angaben 12–36 V DC und stellt einen einstellbaren PoE-Ausgang von 12–57 V, Gigabit Ethernet und eine LCD-Spannungsanzeige bereit. Für die Wandlung von 12 V auf 48 V ist eine kontinuierliche Last von höchstens 30 W dokumentiert.

Diese Daten bestätigen noch keine automatische IEEE-PoE-Aushandlung. Vor dem Einsatz sind deshalb Ausgangsspannung, Polarität, Pinbelegung, benötigte Leistung und Protokoll mit der Kamera abzugleichen. Auch die Leistungsaufnahme des Wandlers selbst und die Verluste auf der DC-Seite gehören in die Energiebilanz.

Funkstrecken nicht nach Reichweitenetiketten auswählen

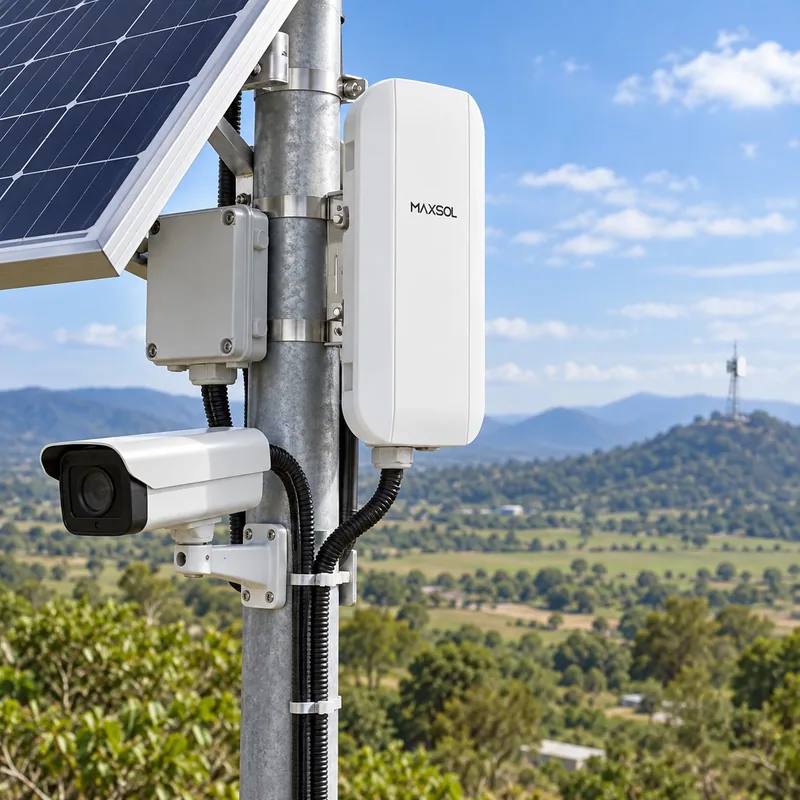

Für den Backhaul kann eine gerichtete Funkbrücke infrage kommen. Der Maxsol CPE295 5,8-GHz-Wireless-CPE ist mit einer gerichteten 2x2-MIMO-Antenne mit 14 dBi, einem Gigabit-LAN-Port sowie Stromversorgung über IEEE 802.3af/at oder 9–48 V DC dokumentiert. Die Leistungsaufnahme bei Volllast beträgt 6,5 W.

Reichweiten- und Datenratenbezeichnungen sind jedoch keine Garantie für den Durchsatz am konkreten Standort. Vor der Auswahl müssen Frequenzumgebung, Sichtverbindung, Antennenhöhe, Kanalbreite, Störungen, benötigter Nettodurchsatz und Montageausrichtung geprüft werden.

Solarstromsystem, Wandler und CPE sind dabei lediglich Architekturbeispiele. Sie bilden kein nachgewiesen kompatibles Komplettpaket. Jede Strom- und Datenschnittstelle ist projektspezifisch zu verifizieren.

Autonomie, Wiederaufladung und Lastprioritäten festlegen

Autonomie bezeichnet nicht einfach eine möglichst große Batterie. Das Projektteam muss festlegen, wie lange das System ohne ausreichende Solarernte weiterarbeiten soll, welche Funktionen dabei erhalten bleiben und wie schnell eine entladene Batterie anschließend wieder aufgeladen werden soll.

Vor der Dimensionierung sind folgende Ziele schriftlich zu definieren:

1. gewünschte Mindestbetriebsdauer ohne nennenswerten Solarertrag
2. zulässiger Entladebereich der Batterie
3. Energiereserve für Alterung, Temperatur und unvorhergesehene Lasten
4. Verhalten bei Erreichen der Abschaltschwelle
5. Reihenfolge, in der nicht kritische Lasten getrennt werden
6. Wiederanlauf nach Rückkehr der Versorgung
7. gewünschte Erholungszeit nach mehreren ertragsarmen Tagen

Eine große rechnerische Batteriekapazität allein löst das Problem nicht. Das Solarmodul muss zugleich in der Lage sein, die laufenden Verbraucher zu versorgen und die entnommene Energie wieder nachzuladen. Bleibt die Ladeleistung im Auslegungszeitraum zu gering, verschiebt eine größere Batterie den Ausfall lediglich.

Verbraucher nach Betriebsrelevanz ordnen

Eine mögliche Priorisierung ist:

• Priorität 1: Kamera, zentrale Steuerung und für die Aufzeichnung notwendige Komponenten
• Priorität 2: Backhaul für Livebild, Alarmierung oder Datenübertragung
• Priorität 3: zusätzliche Beleuchtung, Komfortfunktionen oder nicht kritische Sensorik
• Priorität 4: Wartungssteckdosen und temporäre Verbraucher

Die konkrete Reihenfolge hängt vom Schutzziel ab. Bei lokaler Aufzeichnung kann es beispielsweise sinnvoll sein, die Kamera länger zu betreiben als eine energieintensive Datenverbindung. Benötigt der Betreiber dagegen unmittelbare Alarmübertragung, kann der Backhaul systemkritisch sein.

Abschaltschwellen sollten nicht erst bei der Inbetriebnahme improvisiert werden. Zu definieren sind auch die Wiedereinschaltschwelle und gegebenenfalls eine Verzögerung, damit das System bei schwankender Batteriespannung nicht wiederholt ein- und ausschaltet.

Monitoring, Wartung und physischen Zugang planen

Ein abgelegenes CCTV-System benötigt Messwerte, die Energie- und Netzwerkprobleme voneinander trennen können. Eine einzelne Spannungsanzeige reicht dafür meist nicht aus, insbesondere weil die Batteriespannung allein nur begrenzt über den verfügbaren Energieinhalt informiert.

Nützliche Betriebsdaten sind:

• Batteriespannung und Ladezustand, soweit verfügbar
• Lade- und Entladestrom
• tägliche Solarenergie
• Energieverbrauch der Lasten
• Abschaltungen und Neustarts
• Temperatur im Gehäuse
• Kameraverfügbarkeit
• Paketverluste, Latenz und Link-Unterbrechungen
• Signalwerte einer Funkverbindung
• verbleibender Speicher und Aufzeichnungsstatus
• Zeitpunkt der letzten erfolgreichen Datenübertragung

Für jede Warnung sollte festgelegt sein, wer sie empfängt, ab welchem Grenzwert sie ausgelöst wird und welche Reaktion erforderlich ist. Alarme ohne Verantwortlichkeit oder Diagnosewerte helfen im Störungsfall wenig.

Wartungszugang von Anfang an einplanen

Die günstigste Montagehöhe aus Sicht des Diebstahl- oder Manipulationsschutzes kann die regelmäßige Wartung erschweren. Zu prüfen sind:

• sicherer Zugang zu Modul, Kamera, Antenne und Gehäuse
• Platz zum Öffnen der Gehäusetür
• erreichbare Sicherungen und Trennstellen
• austauschbare Komponenten ohne vollständige Demontage
• lesbare Kabel- und Anschlusskennzeichnung
• Möglichkeit zur lokalen Messung
• Schutz vor unbefugtem Zugriff
• Werkzeug- und Hebebedarf

Der Wartungsplan sollte standortabhängige Intervalle für Sichtprüfung, Modulreinigung, Kontrolle der Kabel, Gehäusedichtungen, Befestigungen und Antennenausrichtung vorsehen. Zusätzlich ist zu dokumentieren, wie Firmwarestände, Konfigurationen und Zugangsdaten verwaltet werden.

Mit gemessenen Energie- und Netzwerkdaten in Betrieb nehmen

Die Inbetriebnahme ist erst abgeschlossen, wenn die wesentlichen Annahmen der Planung durch Messungen bestätigt wurden. Ein sichtbares Kamerabild belegt weder ausreichende Energiereserve noch einen stabilen Dauerbetrieb.

Das Abnahmeprotokoll sollte mindestens enthalten:

1. DC-Eingangswerte: Spannung und Strom an den relevanten Versorgungspunkten
2. Verbrauchswerte: Tag-, Nacht- und Spitzenlast einschließlich IR, PTZ oder Heizung
3. Wandlerprüfung: Ein- und Ausgangsspannung unter realer Last
4. PoE-Prüfung: Verfahren, Pinbelegung, Polarität und Leistungsreserve
5. Netzwerktest: Nettodurchsatz, Latenz, Paketverlust und Verbindungsstabilität
6. Aufzeichnungstest: Speicherung, Wiedergabe und Verhalten bei Link-Ausfall
7. Energietest: Lade- und Entladeverlauf über einen vollständigen Tag-Nacht-Zyklus
8. Fehlertest: Neustart nach Unterspannung, Stromunterbrechung und Netzwerkverlust
9. Monitoringtest: Alarmübertragung und korrekte Zeitstempel
10. Dokumentation: Fotos, Messwerte, Anschlussplan, Konfiguration und Serienzuordnung

Eine Messung an einem sonnigen Tag bestätigt nicht automatisch den Betrieb im Winter oder während mehrerer bewölkter Tage. Die Abnahme sollte daher klar zwischen den tatsächlich gemessenen Ergebnissen und den für andere Jahreszeiten berechneten Annahmen unterscheiden.

Häufige Fehler vor der Freigabe

Besonders oft führen folgende Versäumnisse zu späteren Problemen:

• nur die Kameraleistung statt der kompletten Systemlast anzusetzen
• IR-Nachtbetrieb und Anlaufspitzen zu ignorieren
• PoE-Spannung mit PoE-Protokoll gleichzusetzen
• Wandler- und Leitungsverluste nicht einzurechnen
• Solardaten ohne standortspezifische Verschattung zu verwenden
• Funkreichweite aus einer Produktbezeichnung abzuleiten
• nur Batteriekapazität, aber nicht die Wiederaufladung zu betrachten
• Gehäuseheizung oder Lüftung erst nachträglich einzuplanen
• keine Lastprioritäten für Energiemangel festzulegen
• Inbetriebnahme ohne protokollierte Messwerte abzuschließen

Vor der Beschaffung sollte das Projektteam daher eine unterschriebene Lastliste, Schnittstellenmatrix, Standortaufnahme, Autonomieanforderung, Netzwerkkalkulation und Abnahmeplanung vorliegen haben. Als nächster Schritt lassen sich die verlinkten Maxsol-Modelle sachlich mit der benötigten Portzahl, Last, Übertragungsdistanz, Versorgung, Umgebung und den Managementanforderungen des eigenen CCTV-Projekts vergleichen.
