Solar-CCTV für abgelegene Standorte richtig planen

Eine solarbetriebene CCTV-Anlage für abgelegene Standorte entsteht nicht durch die bloße Kombination aus Kamera, Solarmodul und Akku. Entscheidend ist ein durchgängiger Entwurf: Erfassungsziel und Standort prüfen, Aufzeichnung und Datenübertragung festlegen, sämtliche Verbraucher bilanzieren, elektrische Schnittstellen verifizieren und den Betrieb bei Nacht sowie nach längeren Ausfällen testen.

Die wichtigste Regel lautet: Erst das Überwachungs- und Kommunikationskonzept definieren, danach die Solarversorgung dimensionieren. Lokale Aufzeichnung reduziert die Abhängigkeit von Funk- oder Mobilfunkverbindungen, ersetzt aber keine geplante Methode zur Auswertung und Sicherung der Aufnahmen.

Erfassungsbereich und Bedingungen am abgelegenen Standort prüfen

Eine Vor-Ort-Prüfung entscheidet früh, ob das Projekt technisch sinnvoll ist. Karten, Luftbilder und theoretische Funkreichweiten reichen dafür nicht aus. Bäume, Geländeformen, Gebäude, Fahrzeuge, Staub, Niederschlag und saisonale Verschattung können sowohl das Kamerabild als auch Solarertrag und Funkstrecke beeinflussen.

Erfassungsziel eindeutig definieren

Vor der Auswahl der Komponenten muss feststehen, was auf den Bildern erkennbar sein soll. „Gelände überwachen“ ist keine ausreichende Vorgabe. Besser sind überprüfbare Ziele, zum Beispiel:

• Personenbewegungen an einem Zugang erkennen
• Fahrzeugdurchfahrten dokumentieren
• Betriebszustände einer abgelegenen Anlage kontrollieren
• einen Zaunabschnitt oder Materiallagerplatz beobachten
• Ereignisse lokal speichern und bei Bedarf abrufen

Daraus ergeben sich Blickwinkel, Montagehöhe, Brennweite, Bildauflösung, Beleuchtung und Aufzeichnungsdauer. Testbilder sollten nicht nur am Tag, sondern auch bei Dunkelheit aufgenommen werden.

Go-/No-Go-Prüfung vor der Detailplanung

Die folgende Checkliste verhindert, dass ein grundsätzlich ungeeigneter Standort erst während der Montage auffällt.

Prüfpunkt	Go-Kriterium	Typischer No-Go-Grund
Kamerasicht	Zielbereich ist in relevanten Betriebszuständen frei sichtbar	dauerhafte Verdeckung oder unbrauchbarer Blickwinkel
Solarstandort	ausreichend freie Modulfläche ohne kritische Verschattung	starke oder nicht vermeidbare saisonale Verschattung
Montage	belastbarer Mast, Träger oder Untergrund vorhanden	keine sichere Befestigung oder unklare Statik
Wartungszugang	Akku, Elektronik und Modul sind erreichbar	Zugang nur mit unverhältnismäßigem Aufwand
Funkstrecke	Sichtverbindung oder belastbarer Funknachweis vorhanden	Gelände oder Bauwerke blockieren den Pfad
Mobilfunk	ausreichende Verbindung am geplanten Montagepunkt geprüft	instabile oder fehlende Versorgung
Leitungswege	geschützte, kurze und dokumentierbare Kabelführung möglich	hohe Beschädigungsgefahr oder unkontrollierbare Spannungsabfälle
Schutzbedarf	Risiken durch Feuchtigkeit, Temperatur und Überspannung beherrschbar	Umgebung überschreitet die bestätigten Gerätegrenzen
Rechtlicher Rahmen	Aufnahmebereich und Betriebsweise sind zulässig geplant	nicht auflösbare Datenschutz- oder Nutzungsprobleme

In Deutschland muss außerdem geklärt werden, ob öffentliche Flächen, Nachbargrundstücke oder Beschäftigte erfasst werden könnten. Sichtfeld, Maskierungsfunktionen, Speicherfristen, Zugriffsrechte und Hinweispflichten gehören deshalb bereits in die Planung. Die konkrete rechtliche Bewertung hängt vom Einsatzort und Zweck ab.

Aufzeichnungs- und Backhaul-Architektur auswählen

Eine abgelegene CCTV-Installation kann lokal aufzeichnen, Bilder per Richtfunk übertragen, Mobilfunk nutzen oder mehrere Verfahren kombinieren. Die Wahl beeinflusst Leistungsaufnahme, Verfügbarkeit und Wartungsaufwand.

Architektur	Vorteile	Einschränkungen	Geeignet, wenn
Lokale Aufzeichnung	geringer Backhaul-Bedarf, Betrieb auch ohne permanente Verbindung	Datenträger muss verwaltet werden; Verlust des Standorts kann Aufnahmen betreffen	Ereignisse später vor Ort oder zeitweise ausgelesen werden
Punkt-zu-Punkt-Funk	eigene Datenstrecke, kein laufender Mobilfunk-Datenbedarf	freie Funkstrecke, Ausrichtung und Gegenstelle erforderlich	ein Gebäude oder Netzanschluss in Sichtweite liegt
Mobilfunk	keine eigene Gegenstelle erforderlich	Netzqualität, Tarif, Datenvolumen und Modemverbrauch beachten	vor Ort eine belastbare Mobilfunkverbindung verfügbar ist
Hybridlösung	lokale Beweissicherung plus Fernzugriff oder Ereignisübertragung	mehr Komponenten und komplexere Fehleranalyse	hohe Ausfallsicherheit oder abgestufte Übertragung benötigt wird

Lokale Aufzeichnung richtig einplanen

Lokale Speicherung ist für Remote-Standorte oft sinnvoll, weil nicht jeder Videostream dauerhaft übertragen werden muss. Zu prüfen sind:

• Anzahl und Bitrate der Videostreams
• kontinuierliche oder ereignisbasierte Aufzeichnung
• benötigter Aufbewahrungszeitraum
• Verhalten bei vollem oder fehlerhaftem Speicher
• Zeitstempel und Zeitsynchronisation
• kontrollierter Export von Beweismaterial
• Zugriffs- und Verschlüsselungsanforderungen
• Leistungsaufnahme von Kamera, Recorder und Datenträger

Kamera und Recorder sind separat auszuwählen. Ein Solarsystem oder Funkgerät schließt diese Komponenten nicht automatisch ein.

Richtfunk nur nach realer Streckenprüfung spezifizieren

Eine Funkbrücke ist sinnvoll, wenn eine Gegenstelle mit Netzwerk- und Stromanschluss erreichbar ist. Produktangaben zur Entfernung oder Datenrate sind jedoch keine Garantie für den konkreten Standort.

Der Maxsol CPE295 für eine gerichtete 5,8-GHz-Funkverbindung dokumentiert eine 2×2-MIMO-Richtantenne mit 14 dBi, einen Gigabit-LAN-Port, Stromversorgung über IEEE 802.3af/at oder 9–48 V DC sowie 6,5 W Verbrauch bei Volllast. Diese Angaben ersetzen keine Funkplanung. Sichtverbindung, Fresnelzone, Störungen, Montageausrichtung, nutzbarer Frequenzbereich und die vor Ort geltenden Funkregeln müssen geprüft werden.

Die erreichbare Anwendungsdatenrate hängt außerdem von Kanalbreite, Störpegel, Entfernung, Ausrichtung und Protokoll-Overhead ab. Für die Abnahme ist daher der tatsächliche Videodurchsatz wichtiger als ein nominelles Funkratenetikett.

Mobilfunk nach Datenmenge und Energiebedarf bewerten

Bei Mobilfunk sind nicht nur Signalbalken entscheidend. Die Prüfung sollte am vorgesehenen Geräteplatz und möglichst über einen repräsentativen Zeitraum erfolgen. Zu dokumentieren sind Verbindungsstabilität, Upload-Durchsatz, Latenz und Wiederanmeldung nach einem Ausfall.

Dauerhaft übertragene hochauflösende Streams können einen erheblichen Datenbedarf erzeugen. Ereignisbasierte Übertragung, reduzierte Substreams und lokale Aufzeichnung können die Belastung senken. Modem, Router und gegebenenfalls externe Antennen sind als separate Komponenten mit eigener Leistungsaufnahme und Schnittstellenprüfung zu behandeln.

Das vollständige Leistungsbudget erstellen

Das Leistungsbudget muss jeden dauerhaft oder zeitweise aktiven Verbraucher umfassen. Typische vergessene Lasten sind Infrarotbeleuchtung, Heizung, Funkgerät, Recorder, DC-Wandler, PoE-Verluste und Standby-Verbrauch.

Erfassen Sie mindestens:

1. Kamera im Tagbetrieb
2. Kamera mit aktiver Nachtbeleuchtung
3. Recorder und Speichermedium
4. Funk-CPE oder Mobilfunkrouter
5. Ethernet- oder PoE-Komponenten
6. DC/DC-Wandler und deren Verluste
7. Gehäuseheizung, Lüfter oder Zusatzbeleuchtung
8. Controller- und Überwachungsverbrauch
9. geplante Leistungsreserve

Für jeden Verbraucher werden Eingangsspannung, mittlere Leistung, Spitzenleistung und tägliche Betriebsdauer benötigt. Maßgeblich ist die Energie pro Tag in Wh, nicht allein die Summe der Wattangaben.

Hypothetische Planungsannahme, keine gemessene Produktleistung: Eine Kamera benötigt tagsüber 8 W und bei aktiver Infrarotbeleuchtung 14 W. Ein Funkgerät verbraucht 6,5 W, ein lokaler Recorder 5 W. Bei zwölf Stunden Tag- und zwölf Stunden Nachtbetrieb ergibt sich vor Wandlerverlusten:

• Kamera: 8 W × 12 h + 14 W × 12 h = 264 Wh
• Funkgerät: 6,5 W × 24 h = 156 Wh
• Recorder: 5 W × 24 h = 120 Wh
• Summe: 540 Wh pro Tag

Dieser Rechenwert ist keine Empfehlung für Modul- oder Akkugröße. Wetterreserve, nutzbare Akkuenergie, Ladeverluste, Temperatur, Alterung, Verschattung und Wandlerwirkungsgrad müssen zusätzlich berücksichtigt werden. Eine Schritt-für-Schritt-Methode bietet der Leitfaden zur Dimensionierung eines autarken Solarstromsystems für CCTV.

Verlassen Sie sich nicht auf den Nennwert eines Akkus als vollständig nutzbare Energie. Zwischen nominaler Kapazität und am Verbraucher verfügbarer Energie liegen Entladegrenzen, Spannungswandlung, Leitungsverluste und temperaturabhängige Einschränkungen.

Solarspeicher und Stromschnittstellen spezifizieren

Nach dem Leistungsbudget werden Solarmodul, Laderegler, Akku und Spannungswandler als Gesamtsystem ausgelegt. Dabei müssen nicht nur Watt und Wattstunden, sondern alle elektrischen Schnittstellen zusammenpassen.

Solarsystem anhand der Last auswählen

Das Maxsol CS12060 Solarsystem mit 120-W-Modul und 768-Wh-LiFePO4-Akku dokumentiert ein monokristallines 120-W-Solarmodul, einen 12,8-V-/60-Ah-Akku mit nominal 768 Wh, einen MPPT-Regler und drei 12-V-DC-Ausgänge. RS485 ist optional.

Diese Daten sagen allein nicht aus, wie lange eine bestimmte CCTV-Konfiguration betrieben werden kann. Vor der Spezifikation sind das aktuelle Datenblatt und die gelieferte Konfiguration zu prüfen, insbesondere:

• zulässige PV-Spannung, PV-Strom und PV-Leistung des Reglers
• Lade- und Entladegrenzen des Akkus
• erlaubte Ladetemperaturen
• Verhalten bei Unterspannung und Wiederanlauf
• Belastbarkeit der einzelnen DC-Ausgänge
• Sicherungen und Schutzfunktionen
• Eignung für die örtliche Temperatur- und Wettersituation

Das Beispielprodukt ist eine mögliche Auswahlkomponente, aber keine bestätigte Komplettlösung mit Kamera, Recorder, Funkgerät oder Wandler.

DC und PoE nicht nur über den Steckertyp abgleichen

„PoE“ beschreibt nicht automatisch eine einheitliche Ausgangsspannung oder Aushandlung. Kamera, Funkgerät und Wandler müssen hinsichtlich Spannung, Leistung, Polarität, Pinbelegung und Protokoll kompatibel sein.

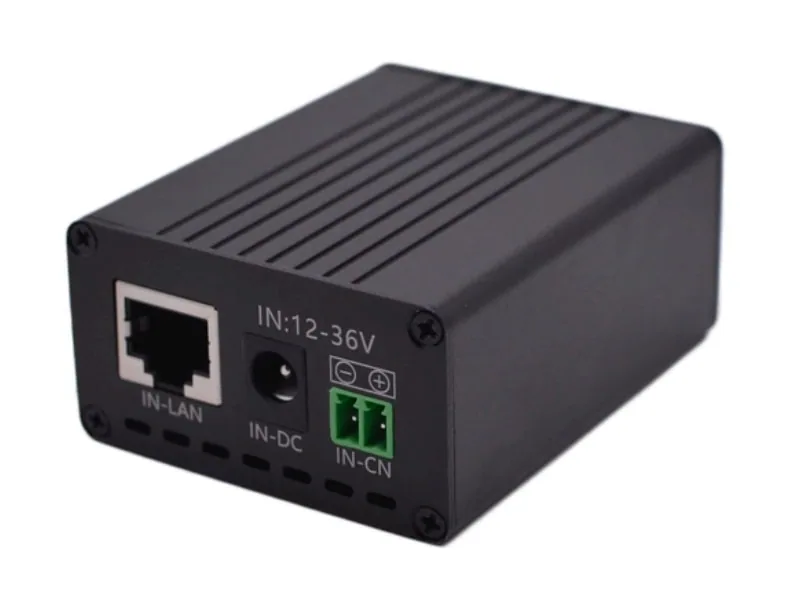

Der Maxsol POE24V DC-zu-PoE-Wandler akzeptiert 12–36 V DC und stellt einen einstellbaren PoE-Ausgang von 12–57 V, Gigabit Ethernet und eine LCD-Spannungsanzeige bereit. Für eine Wandlung von 12 V auf 48 V ist eine Dauerlast von höchstens 30 W dokumentiert. Der angegebene Wirkungsgrad von bis zu 94 % ist ein Maximalwert und darf nicht als garantierter Auslegungswert verwendet werden.

Eine IEEE-Erkennung oder automatische Aushandlung mit dem versorgten Gerät ist durch diese Angaben nicht bestätigt. Vor Anschluss sind daher zwingend zu prüfen:

• benötigte Versorgungsspannung des Endgeräts
• maximale Dauer- und Anlaufleistung
• Polarität und Ethernet-Pinbelegung
• aktives IEEE-PoE oder spannungsführende passive Versorgung
• zulässige Kabellänge und Spannungsabfall
• Verhalten bei Unterspannung und Neustart

Falsche Spannung oder Pinbelegung kann Geräte beschädigen. Alle verlinkten Produkte sind eigenständige Auswahlbeispiele und kein als kompatibel getestetes Paket.

Montage, Verkabelung und Schutz planen

Eine zuverlässig dimensionierte Stromversorgung hilft wenig, wenn das Modul verschattet, der Mast schwingt oder Feuchtigkeit über Kabelverschraubungen eindringt. Mechanik, Leitungsführung und Schutzkonzept sind deshalb Teil des Systementwurfs.

Modul und Kamera getrennt optimal ausrichten

Die beste Position für die Kamera ist nicht automatisch die beste Position für das Solarmodul. Die Kamera benötigt ein stabiles Sichtfeld; das Modul braucht möglichst unverschattete Einstrahlung. Falls beide an einem Mast sitzen, sind Windlast, Verdrehung und gegenseitige Abschattung zu berücksichtigen.

Planen Sie außerdem:

• Zugriff für Reinigung und Inspektion
• Schutz gegen unbeabsichtigtes Verstellen
• Tropfschleifen an nach unten geführten Kabeln
• UV- und witterungsgeeignete Leitungen
• Zugentlastung an allen Einführungen
• Abstand zwischen Daten-, Energie- und störenden Leitungen
• eindeutige Kabel- und Sicherungskennzeichnung

Spannungsabfall auf DC-Leitungen begrenzen

Bei niedriger Gleichspannung führt eine lange Leitung schnell zu relevanten Verlusten. Kabelquerschnitt, Strecke, Strom und zulässiger Spannungsabfall müssen berechnet werden. Wenn möglich, sollten hohe Ströme auf kurzen Leitungsabschnitten bleiben.

Auch bei Ethernet und PoE gelten Längen- und Qualitätsgrenzen. Außenkabel, Stecker, Kupplungen und Überspannungsschutz müssen als zusammenhängender Übertragungsweg bewertet werden.

Außengehäuse und Schutzkomponenten koordinieren

Gehäuse müssen zu Temperatur, Feuchtigkeit, Staub, Kondensation, Kabelanzahl und Wartungsbedarf passen. Dichtheit allein verhindert keine Kondensation. Wärmequellen, Belüftungskonzept, Entwässerung und Montageorientierung sind ebenfalls relevant.

Für die Abstimmung von Gehäuse, PoE-Switch, Glasfaser, Akku und Schutzkomponenten hilft der Planungsleitfaden für Outdoor-PoE-Boxen und Stromversorgung. Schutzerdung, Potentialausgleich und Überspannungsschutz sollten entsprechend Standort, Mastkonstruktion, Leitungswegen und örtlichen Anforderungen geplant werden.

Nachtbetrieb und Wiederanlauf nach Ausfällen in Betrieb nehmen

Die Abnahme darf nicht auf ein tagsüber sichtbares Livebild beschränkt bleiben. Ein Remote-System muss unter den ungünstigeren Betriebsbedingungen geprüft werden: Dunkelheit, aktive Infrarotbeleuchtung, hohe Last, unterbrochene Funkstrecke und Wiederanlauf nach Abschaltung.

Funktionsprüfung bei Nacht

Kontrollieren und dokumentieren Sie:

• Erkennbarkeit des festgelegten Überwachungsziels
• Reflexionen durch Schilder, Zäune, Vegetation oder Gehäuseteile
• Bildrauschen und Bewegungsunschärfe
• Leistungsaufnahme mit aktiver Nachtbeleuchtung
• Stabilität der Versorgungsspannung am Endgerät
• Aufzeichnung und korrekten Zeitstempel
• Funkdurchsatz während realer Videoübertragung

Ein Kamerabild kann technisch vorhanden und dennoch als Nachweis ungeeignet sein. Die Abnahme muss sich deshalb auf das definierte Erfassungsziel beziehen.

Ausfall und Wiederanlauf simulieren

Eine geplante Unterbrechung zeigt, ob die Anlage ohne Vor-Ort-Eingriff zurückkehrt. Sinnvolle Tests sind:

1. Funk- oder Mobilfunkverbindung unterbrechen.
2. Prüfen, ob die lokale Aufzeichnung weiterläuft.
3. Verbindung wiederherstellen und erneute Anmeldung beobachten.
4. Versorgung kontrolliert abschalten.
5. Anlage wieder einschalten und Startreihenfolge dokumentieren.
6. Aufzeichnung, Uhrzeit, Netzwerk und Fernzugriff erneut prüfen.
7. Verhalten bei niedriger Versorgungsspannung nach Herstellerangaben testen.

Nicht jedes Gerät startet nach einer Tiefentladung oder instabilen Versorgung automatisch in den gewünschten Betriebsmodus. Auch ein zeitgleiches Einschalten mehrerer Verbraucher kann kurzfristige Lastspitzen erzeugen.

Abnahmebelege vollständig sichern

Eine belastbare Projektdokumentation sollte mindestens enthalten:

• Standort- und Montagefotos
• Kameraansichten bei Tag und Nacht
• Seriennummern und Gerätekonfigurationen
• Schalt- und Verkabelungsplan
• eingestellte Ausgangsspannungen
• Sicherungswerte und Kabelkennzeichnung
• gemessene Spannung an Quelle und Verbraucher
• Leistungsaufnahme in relevanten Betriebszuständen
• Funkpegel und realer Videodurchsatz
• Speicher- und Wiedergabetest
• Ergebnis des Ausfall- und Wiederanlauftests
• offene Einschränkungen und Wartungsintervalle

Diese Nachweise schaffen eine Referenz für spätere Fehlersuche. Sie machen zudem sichtbar, ob die installierte Anlage der geplanten Architektur entspricht.

Häufige Planungsfehler vermeiden

Bei solarbetriebenen CCTV-Systemen treten bestimmte Fehler wiederholt auf:

• Dimensionierung nur nach der Nennleistung der Kamera
• Nachtverbrauch und Infrarotbeleuchtung nicht berücksichtigt
• Akku-Nennenergie mit nutzbarer Energie gleichgesetzt
• Funkreichweite allein aus einer Produktbezeichnung abgeleitet
• PoE-Spannung und IEEE-Kompatibilität nicht geprüft
• Mobilfunk ohne Messung am tatsächlichen Montagepunkt gewählt
• lokale Aufzeichnung ohne Export- und Speicherstrategie eingesetzt
• Solarmodul nach Kamerablick statt nach Verschattung positioniert
• Abnahme ausschließlich bei Tageslicht durchgeführt
• automatischen Wiederanlauf nach Energieausfall vorausgesetzt

Ein robustes System entsteht, wenn Leistungs-, Daten- und Schutzpfad getrennt geplant und anschließend gemeinsam getestet werden.

Praktischer nächster Schritt

Erstellen Sie zunächst eine Komponentenliste mit Portanzahl, Dauer- und Spitzenlast, Übertragungsentfernung, Eingangsspannungen, Umgebungsbedingungen und Managementanforderungen. Vergleichen Sie danach die verlinkten Maxsol-Modelle mit diesen Werten und prüfen Sie für jede Verbindung Spannung, Leistung, Polarität, Pinbelegung und Protokoll. Erst wenn Kamera, Recorder, Funkstrecke, Stromversorgung und Schutzkonzept auf Schnittstellenebene zusammenpassen, sollte die Installation freigegeben werden.
