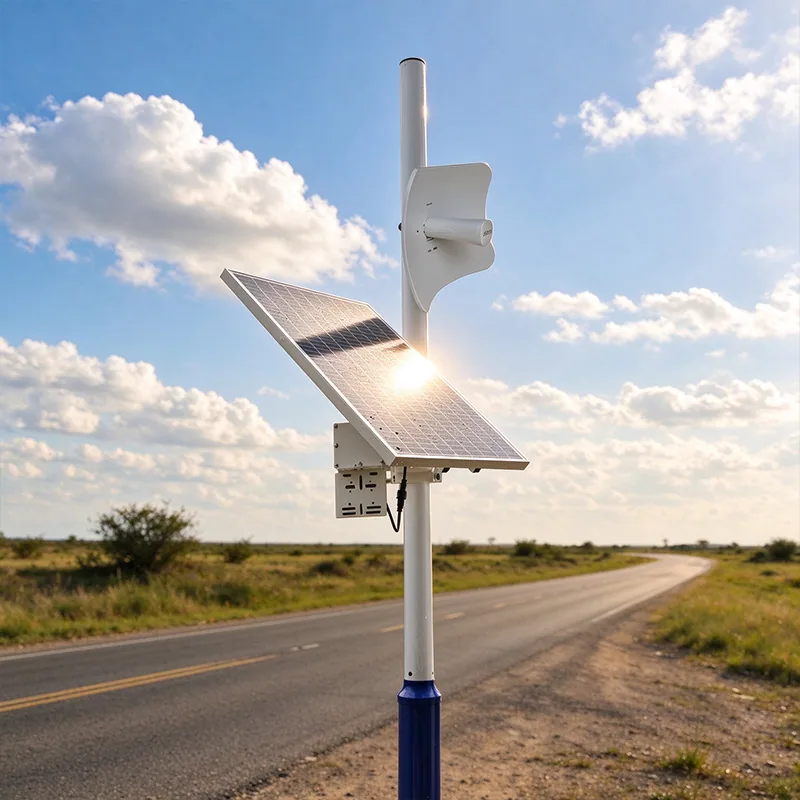

Solarstrom und PoE für netzferne Netzwerke planen

Solarstrom und Power over Ethernet (PoE) lassen sich kombinieren, um Kameras, Access Points oder Funkbrücken an Standorten ohne Netzanschluss zu betreiben. Dabei liefert die Solaranlage die elektrische Energie, während eine separate Netzwerkquelle die Daten bereitstellt. Ein DC-zu-PoE-Wandler führt anschließend Strom und Ethernet über das Kabel zum Endgerät zusammen.

Entscheidend ist, dass Solarmodul, Laderegler, Akku, Wandler und PoE-Endgerät elektrisch und protokollseitig zueinander passen. Eine einstellbare Ausgangsspannung allein bedeutet noch keine IEEE-PoE-Kompatibilität. Vor der Installation müssen deshalb Spannung, Polarität, Pinbelegung, Leistungsaufnahme und gegebenenfalls die PoE-Aushandlung geprüft werden.

Energie- und Datenpfad getrennt verfolgen

Bei solarbetriebenem PoE verlaufen Energie und Daten zunächst über unterschiedliche Pfade. Erst an einem PoE-Injektor, Wandler oder Switch werden beide Signale auf demselben Ethernetkabel zusammengeführt.

Der typische Energiepfad lautet:

Das PV-Modul erzeugt Gleichstrom.
Der Laderegler passt den Solarstrom an die Batterie an und steuert die Ladung.
Die Batterie speichert Energie für Nachtstunden und Zeiten mit geringer Einstrahlung.
Ein kompatibler DC-zu-PoE-Wandler übernimmt die Batteriespannung.
Der Wandler gibt die vorgesehene PoE-Spannung über das Ethernetkabel aus.
Kamera, Access Point oder CPE-Gerät entnimmt die benötigte Energie.

Der Datenpfad beginnt dagegen an einer Netzwerkquelle, beispielsweise:

einem Router,
einem Mobilfunk-Gateway,
einem industriellen Ethernet-Switch,
einer Richtfunk- oder CPE-Verbindung,
einem lokalen Netzwerkrekorder,
einem anderen netzwerkfähigen Endpunkt.

Das Ethernet-Datenkabel wird in den Dateneingang des PoE-Wandlers geführt. Am Ausgang liegen dann – abhängig von der Konstruktion – Ethernetdaten und Versorgungsspannung gemeinsam an.

Diese Trennung ist für die Fehlersuche wichtig. Eine Kamera kann ausreichend Strom erhalten und trotzdem offline sein, wenn Router, Funkstrecke, Adressierung oder Ethernetverbindung nicht funktionieren. Umgekehrt kann eine Datenverbindung grundsätzlich vorhanden sein, während ein ungeeigneter Wandler den Start des Endgeräts verhindert.

Beispiel für einen bestehenden Kamerastandort

Soll eine bereits installierte PoE-Kamera nachträglich ohne Stromnetz betrieben werden, reicht es nicht, lediglich ein Solarmodul anzuschließen. Zuerst müssen die Anforderungen der Kamera ermittelt werden:

Welche Eingangsspannung erwartet sie?
Unterstützt sie IEEE 802.3af, 802.3at, 802.3bt oder passives PoE?
Wie hoch sind typische, maximale und kurzfristige Leistungsaufnahme?
Werden Heizung, IR-Beleuchtung, Wischer, Lüfter oder PTZ-Motoren zugeschaltet?
Über welche Adernpaare wird sie versorgt?
Welche Polarität ist vorgeschrieben?
Woher kommen Netzwerk und Internetzugang?

Erst danach lässt sich eine passende Energie- und Datenarchitektur auswählen.

Laden, Speichern und PoE-Versorgung als separate Funktionen behandeln

Ein netzfernes PoE-System besteht nicht aus einem einzigen Stromversorgungsgerät. Die Funktionen Erzeugung, Ladung, Speicherung und Spannungswandlung sollten getrennt betrachtet werden.

Funktionsblock	Hauptaufgabe	Wichtige Prüfpunkte
PV-Modul	Erzeugt elektrische Energie	Nennleistung, Spannung, Strom, Ausrichtung, Verschattung
Laderegler	Regelt die Batterieladung	PV-Grenzwerte, Batterietyp, Ladespannung, Temperaturgrenzen
Batterie	Speichert Energie	Nennspannung, Nennenergie, nutzbarer Bereich, Schutzfunktionen
DC-zu-PoE-Schnittstelle	Wandelt und injiziert Versorgungsspannung	Eingangsspannung, Ausgangsspannung, Dauerleistung, Pinbelegung, PoE-Protokoll
Netzwerkquelle	Liefert Ethernetdaten	Schnittstelle, Datenrate, Adressierung, Uplink
PoE-Endgerät	Nutzt Energie und Daten	Eingangsbereich, Leistungsbedarf, Standard oder passives PoE

Ein Beispiel für den Energieblock ist das Maxsol CS12060 Solarsystem mit 120-W-Solarmodul und 768-Wh-Batterie. Dokumentiert sind ein monokristallines 120-W-Modul, eine 12,8-V-/60-Ah-LiFePO4-Batterie mit nominal 768 Wh, ein MPPT-Laderegler und drei DC-12-V-Ausgänge. RS485 ist optional.

Diese Werte beschreiben noch keine garantierte Laufzeit für eine bestimmte Kamera. Die nominalen 768 Wh entsprechen nicht der Energie, die am PoE-Endgerät tatsächlich nutzbar ankommt. Abzüge entstehen unter anderem durch:

den zulässigen Entladebereich der Batterie,
den Eigenverbrauch der Komponenten,
Verluste im Wandler,
Leitungsverluste,
temperaturabhängige Betriebsgrenzen,
Reserven für Alterung und ungünstige Wetterphasen.

Vor einer Planung sind außerdem das aktuelle Datenblatt und die gelieferte Konfiguration zu prüfen. Das betrifft insbesondere die zulässigen PV-Spannungs-, Strom- und Leistungswerte des Reglers sowie die Ladetemperaturen und Schutzfunktionen der Batterie.

Passives PoE von IEEE-PoE-Aushandlung unterscheiden

Der Begriff PoE beschreibt nicht immer dasselbe Verfahren. Für die Gerätekompatibilität ist die Unterscheidung zwischen passiver Spannungseinspeisung und ausgehandeltem IEEE PoE wesentlich.

IEEE PoE mit Erkennung und Klassifizierung

Bei standardkonformem IEEE PoE erkennt das stromliefernde Gerät zunächst, ob am Kabel ein geeignetes Powered Device angeschlossen ist. Je nach Standard und Geräteausführung folgen Klassifizierung und Leistungszuweisung. Erst danach wird die Versorgung freigegeben.

Zu den gebräuchlichen Standards zählen:

IEEE 802.3af,
IEEE 802.3at,
IEEE 802.3bt.

Der Standardname allein genügt jedoch nicht für die Systemauswahl. Zusätzlich müssen verfügbare Leistung, Kabellänge, Leiterquerschnitt, Temperatur und der tatsächliche Bedarf des Endgeräts berücksichtigt werden.

Passives PoE ohne automatische Verhandlung

Bei passivem PoE kann eine festgelegte Spannung direkt auf bestimmte Adern oder Adernpaare gelegt werden. Eine IEEE-Erkennung oder automatische Aushandlung ist dabei nicht zwingend vorhanden.

Das führt zu einem entscheidenden Risiko: Stimmen Spannung, Polarität oder Pinbelegung nicht überein, kann das angeschlossene Gerät nicht starten oder beschädigt werden. Ein passiver 24-V-Injektor ist deshalb nicht automatisch für ein Gerät geeignet, das 48 V nach IEEE 802.3af erwartet. Ebenso ist ein passives 48-V-Gerät nicht allein deshalb IEEE-kompatibel, weil die Spannung ähnlich ist.

Merkmal	Passives PoE	Ausgehandeltes IEEE PoE
Spannung liegt sofort an	Häufig ja	Normalerweise erst nach Erkennung
Automatische Geräteerkennung	Nicht vorauszusetzen	Bestandteil des Verfahrens
Einstellbare Spannung ausreichend	Nein	Nein, auch das Protokoll muss passen
Polarität und Pinbelegung prüfen	Unbedingt	Ebenfalls relevant, meist standardisiert
Austauschbarkeit von Geräten	Nur nach Einzelprüfung	Innerhalb der Standards besser planbar, aber Leistungsbedarf bleibt zu prüfen

Der Maxsol POE24V DC-zu-PoE-Wandler akzeptiert laut dokumentiertem Produktkontext 12–36 V DC am Eingang und bietet einen einstellbaren PoE-Ausgang von 12–57 V, Gigabit Ethernet sowie eine LCD-Spannungsanzeige. Für eine Wandlung von 12 V auf 48 V ist eine kontinuierliche Last von höchstens 30 W dokumentiert.

Aus diesen Angaben geht jedoch keine IEEE-Powered-Device-Erkennung oder PoE-Aushandlung hervor. Vor dem Anschluss sind daher Ausgangsspannung, Polarität, Pinbelegung und Protokollkompatibilität ausdrücklich zu verifizieren. Die Einstellbarkeit auf beispielsweise 48 V beweist keine Übereinstimmung mit IEEE 802.3af oder einem anderen PoE-Standard.

Betriebsspannungen von Batterie und Wandler abgleichen

Die nominale Batteriespannung ist nur der Ausgangspunkt. Während des Ladens und Entladens verändert sich die tatsächliche Spannung. Der DC-zu-PoE-Wandler muss über den gesamten vorgesehenen Betriebsbereich zuverlässig arbeiten.

Zu prüfen sind insbesondere:

minimale Batteriespannung unter Last,
maximale Spannung während der Ladung,
zulässiger Eingangsspannungsbereich des Wandlers,
Unterspannungsabschaltung,
erforderliche PoE-Ausgangsspannung,
maximaler Ausgangsstrom,
kontinuierliche Ausgangsleistung,
Belastbarkeit von Kabeln, Steckern und Sicherungen.

Bei einer 12,8-V-LiFePO4-Batterie darf nicht angenommen werden, dass permanent exakt 12,8 V anliegen. Ebenso garantiert ein nomineller 12-V-Ausgang nicht automatisch, dass jeder angeschlossene Step-up-Wandler unter allen Ladezuständen ausreichend Reserve besitzt.

Spannung und Leistung nicht verwechseln

Ein Wandler kann möglicherweise die richtige Ausgangsspannung erzeugen und dennoch zu wenig Leistung liefern. Benötigt ein Endgerät beispielsweise 48 V und 0,6 A, ergibt sich theoretisch:

48 V × 0,6 A = 28,8 W

Das liegt bereits nahe an einer 30-W-Grenze. Für Einschaltspitzen, Wandlungsverluste und thermische Reserven wäre in diesem hypothetischen Beispiel kaum Spielraum vorhanden. Eine solche Auslegung sollte daher nicht allein anhand der nominellen Daueraufnahme erfolgen.

Auch die dokumentierte maximale Wandlungseffizienz von bis zu 94 % beim POE24V ist kein garantierter Planungswert. Der tatsächlich erreichte Wirkungsgrad hängt unter anderem von Eingangs- und Ausgangsspannung sowie Lastpunkt ab. Für eine belastbare Systemplanung ist ein konservativerer, verifizierter Wert zu verwenden.

Dauerlast und Einschaltbedarf berücksichtigen

Ein Off-Grid-System muss nicht nur die durchschnittliche Leistungsaufnahme decken. Es muss auch Lastspitzen bewältigen und nach einer Unterspannungsabschaltung zuverlässig wieder anlaufen können.

Typische zusätzliche Verbraucher sind:

IR-LEDs einer Kamera bei Dunkelheit,
Kameragehäuseheizungen,
PTZ-Motoren,
Funkmodule mit wechselnder Sendeleistung,
Access Points mit mehreren aktiven Clients,
integrierte Speicher oder USB-Geräte,
Router und Mobilfunk-Gateways,
Laderegler und DC-Wandler selbst.

Hypothetisches Lastbeispiel

Die folgenden Werte sind ausschließlich Planungsannahmen und keine gemessene Produktleistung:

Kamera im Tagesbetrieb: 8 W
zusätzliche IR-Beleuchtung bei Nacht: 4 W
Funk-Gateway: 6 W
Wandler und weitere Eigenverbräuche: 3 W

Daraus ergäbe sich tagsüber eine angenommene Last von 17 W und nachts von 21 W. Für 24 Stunden wären das rein rechnerisch:

17 W × 12 h + 21 W × 12 h = 456 Wh

Diese 456 Wh wären der angenommene tägliche elektrische Bedarf vor weiteren Sicherheitsreserven. Die Rechnung sagt noch nicht, welche Modul- oder Batteriegröße am Standort erforderlich ist. Dafür müssten unter anderem saisonale Einstrahlung, Verschattung, Schlechtwetterreserve, nutzbarer Batteriebereich und reale Systemverluste berücksichtigt werden.

Eine detaillierte Vorgehensweise bietet der Leitfaden zur Dimensionierung eines netzfernen Solarsystems für Videoüberwachung. Für Systeme mit mehreren Kameras oder PoE-Ports hilft zusätzlich die separate Anleitung zum Berechnen des PoE-Leistungsbudgets für Sicherheitskameras.

Einschaltspitzen separat prüfen

Datenblätter nennen häufig eine typische oder maximale Leistungsaufnahme, aber nicht immer das Verhalten beim Start. Kritisch kann ein gleichzeitiger Wiederanlauf nach leerer Batterie oder einer Schutzabschaltung sein: Kamera, Router, Funkbrücke und weitere Verbraucher versuchen dann eventuell gleichzeitig zu starten.

Geeignete Gegenmaßnahmen können – abhängig von den eingesetzten Komponenten – sein:

ausreichend Leistungsreserve am Wandler,
zeitversetztes Einschalten von Verbrauchern,
einzeln abgesicherte Ausgänge,
Lastmanagement,
Prüfung bei niedriger Batteriespannung,
Vermeidung unnötiger Verbraucher am selben Energiepfad.

Ob solche Funktionen vorhanden sind, muss für die konkreten Geräte bestätigt werden.

Checkliste für eine kompatible Architektur

Vor Beschaffung oder Installation sollte die gesamte Signalkette dokumentiert werden. Die folgende Checkliste hilft, typische Lücken zu erkennen.

1. Endgerät erfassen

Hersteller und genaue Modellbezeichnung notieren.
PoE-Standard oder passives Verfahren feststellen.
Zulässige Eingangsspannung prüfen.
Polarität und Pinbelegung dokumentieren.
Typische, maximale und kurzzeitige Last erfassen.
Zusatzfunktionen wie IR, Heizung oder PTZ einbeziehen.

2. Netzwerkquelle festlegen

Kommen die Daten von Router, Switch, Funkbrücke oder Rekorder?
Benötigt die Netzwerkquelle ebenfalls Solarstrom?
Reicht Fast Ethernet oder ist Gigabit Ethernet notwendig?
Welche Kabellänge liegt zwischen Wandler und Endgerät?
Muss das System lokal weiterarbeiten, wenn der Internet-Uplink ausfällt?

3. PoE-Schnittstelle verifizieren

Liegt passive Einspeisung oder IEEE-Verhandlung vor?
Deckt der Eingang den gesamten Batteriespannungsbereich ab?
Entsprechen Ausgangsspannung und Polarität dem Endgerät?
Reicht die Dauerleistung mit Reserve?
Wird die benötigte Datenrate unterstützt?
Sind Stecker, Pinbelegung und Adernbelegung eindeutig dokumentiert?

4. Solar- und Batteriesystem kontrollieren

Sind PV-Modul und Laderegler elektrisch kompatibel?
Stimmen Reglereinstellungen und Batterietyp überein?
Welche Lade- und Entladetemperaturen sind zulässig?
Welche Schutz- und Abschaltfunktionen sind vorhanden?
Wie groß ist die tatsächlich nutzbare Energie?
Welche Reserve ist für mehrtägige ungünstige Bedingungen vorgesehen?

5. Installation und Umgebung bewerten

Sind Gehäuse und Kabelverschraubungen für den Standort geeignet?
Werden Komponenten vor Kondenswasser und direkter Überhitzung geschützt?
Ist die Kabelführung gegen mechanische Belastung gesichert?
Wurden Erdung, Überspannungs- und Blitzschutz projektspezifisch geprüft?
Bleiben Spannungsabfälle auf langen DC-Leitungen innerhalb der Grenzwerte?
Sind Wartungszugang und spätere Messungen möglich?

6. Inbetriebnahme gestuft durchführen

Nicht sofort alle Komponenten zusammenschalten. Ein kontrolliertes Vorgehen reduziert das Fehlerrisiko:

Batteriespannung und Polarität messen.
Wandler ohne Endgerät einschalten.
Ausgangsspannung und Pinbelegung kontrollieren.
Datenpfad separat testen.
PoE-Endgerät anschließen und Startverhalten beobachten.
Stromaufnahme bei allen Betriebszuständen prüfen.
Verhalten bei niedriger Eingangsspannung testen.
Schutzabschaltung und automatischen Wiederanlauf verifizieren.

Häufige Planungsfehler

Zu den häufigsten Fehlern bei Solarstrom und PoE für netzferne Netzwerke gehören:

PoE nur anhand der Spannung auszuwählen: 48 V bedeuten nicht automatisch IEEE PoE.
Die Netzwerkquelle zu vergessen: Der Solarpfad liefert Energie, aber nicht von selbst Ethernetdaten.
Nominale Batteriekapazität als vollständig nutzbar anzusetzen: Wandlungsverluste, Reserven und Schutzgrenzen reduzieren die verfügbare Energie.
Nur den Tagesverbrauch der Kamera zu betrachten: IR, Heizung, Funk-Uplink und Hilfskomponenten können den Nachtbedarf erhöhen.
Dauerleistung mit Startfähigkeit gleichzusetzen: Kurzzeitige Spitzen können einen ansonsten ausreichend erscheinenden Wandler abschalten.
Maximalen Wirkungsgrad als festen Wert zu verwenden: „Bis zu“ bezeichnet einen Bestwert, keinen garantierten Betriebspunkt.
Produkte allein aufgrund passender Steckverbinder zu kombinieren: Gleiche Buchsen beweisen keine elektrische oder protokollseitige Kompatibilität.
Ein Auswahlbeispiel als geprüftes Komplettsystem zu behandeln: Auch die hier verlinkten Maxsol-Komponenten sind nicht als getestetes, garantiert kompatibles Bündel ausgewiesen.

Praktischer nächster Schritt

Erstellen Sie zunächst ein einseitiges Architekturblatt mit Energiepfad, Datenpfad, Batteriespannungsbereich, PoE-Verfahren sowie Dauer- und Spitzenlast jedes Geräts. Vergleichen Sie anschließend die verlinkten Maxsol-Modelle mit Ihrer benötigten Portzahl, Last, Übertragungsdistanz, Ausgangsspannung, Installationsumgebung und den Anforderungen an Überwachung oder Management. Erst wenn Spannung, Polarität, Pinbelegung, Leistung und PoE-Protokoll eindeutig zusammenpassen, sollte die Kombination in Betrieb genommen werden.
