Outdoor-Solarstromsystem: 5 wichtige Auswahlfaktoren

Ein passendes Outdoor-Solarstromsystem wird nicht allein nach Panelleistung oder Batteriekapazität ausgewählt. Entscheidend ist, ob die gesamte Lösung zur nachgewiesenen Last, zum schwächsten Solarmonat, zur geforderten Überbrückungszeit, zum Installationsort und zu späteren Erweiterungen passt.

Für eine belastbare Kaufentscheidung sollten Anbieter dieselben fünf Punkte beantworten und mit Datenblättern, Systemzeichnungen oder nachvollziehbaren Annahmen belegen. So lassen sich Angebote vergleichen, ohne sich auf pauschale Aussagen zu Laufzeit, Sonnenschein oder „24/7-Betrieb“ verlassen zu müssen.

1. Verifizierte Last und elektrische Schnittstellen

Der wichtigste Ausgangspunkt ist die reale elektrische Last. Nennleistungen einzelner Geräte reichen dafür meist nicht aus, denn Kameras, Funkstrecken, Switches, Heizungen, Infrarotbeleuchtung und weitere Verbraucher können je nach Betriebszustand unterschiedlich viel Energie benötigen.

Erfassen Sie für jeden Verbraucher mindestens:

Betriebsspannung und zulässigen Spannungsbereich
typische und maximale Leistungsaufnahme
Einschalt- oder Anlaufspitzen
Tag- und Nachtbetrieb
saisonale Verbraucher wie Heizung oder Lüfter
tägliche Betriebsdauer
erforderliche Anschlüsse und Anzahl der Ausgänge
Verluste durch Spannungswandler, Leitungen oder PoE-Versorgung

Bei Überwachungssystemen liegt die maximale Last häufig nicht im normalen Tagesbetrieb. Nachts können Infrarotstrahler zugeschaltet werden; im Winter kommen bei bestimmten Geräten Heizelemente hinzu. Funkgeräte können bei hoher Auslastung ebenfalls mehr Leistung aufnehmen als im Leerlauf. Für die Systemauswahl zählt deshalb nicht nur ein Durchschnittswert, sondern auch der ungünstigste realistische Betriebszustand.

Schnittstellen vor der Leistungsgröße prüfen

Ein System kann rechnerisch genügend Energie bereitstellen und trotzdem elektrisch ungeeignet sein. Prüfen Sie daher vorab:

Liefert das System die benötigte Ausgangsspannung?
Sind genügend physische Ausgänge vorhanden?
Reicht die zulässige Ausgangsleistung des Controllers?
Werden PoE-Verbraucher direkt oder über einen separaten DC-PoE-Switch versorgt?
Ist für einzelne Geräte eine Spannungswandlung erforderlich?
Welche Stecker, Sicherungen und Kabelquerschnitte sind vorgesehen?
Wie lang sind die Kabelwege und welcher Spannungsabfall ist zu erwarten?

Besonders bei 12-V-DC-Lasten kann ein langer Kabelweg problematisch werden. Mit steigender Entfernung erhöhen sich Spannungsabfall und Leitungsverluste. Statt nur eine größere Batterie zu wählen, kann eine andere Systemarchitektur sinnvoller sein – etwa kürzere DC-Wege oder eine passende Spannungsverteilung. Diese Entscheidung muss auf den angeschlossenen Geräten und Entfernungen basieren.

Welche Nachweise sollte ein Anbieter liefern?

Fordern Sie eine Lasttabelle an, in der jeder Verbraucher separat aufgeführt ist. Gute Vergleichsunterlagen zeigen zudem, mit welcher Maximalleistung, Betriebsdauer und Verlustreserve gerechnet wurde. Eine bloße Aussage wie „für vier Kameras geeignet“ ist nicht belastbar, weil Kameratyp, Zusatzfunktionen, PoE-Klasse und Übertragungstechnik unbekannt bleiben.

Wer eine kamerabasierte Anlage plant, findet im Leitfaden zur Auswahl eines Solarstromsystems für Outdoor-Sicherheitskameras weitere Fragen zu Kameralast und Systemarchitektur. Für die anschließende quantitative Dimensionierung hilft die Anleitung zum Berechnen eines netzunabhängigen Solarstromsystems für CCTV.

2. Solarzugang und Verschattung im Auslegungsmonat

Ein Outdoor-Solarstromsystem sollte nicht nach den besten Sommertagen, sondern nach dem für den Betrieb maßgeblichen Auslegungsmonat bewertet werden. In Deutschland können niedrige Sonnenstände, lange Nächte und häufigere Bewölkung die Winterauslegung wesentlich stärker bestimmen als die Jahresbetrachtung.

Dafür muss der Anbieter wissen, wo und wie das Solarmodul montiert wird. Eine reine Standortangabe reicht nicht aus. Relevant sind unter anderem:

Ausrichtung und Neigungswinkel des Moduls
freie Sicht zum Himmel
Gebäude, Masten, Bäume und Gelände im Horizont
wandernde Schatten im Tages- und Jahresverlauf
mögliche Verschattung durch Schnee, Laub oder Verschmutzung
Distanz zwischen Solarmodul und Systemgehäuse
zulässige Montagefläche und Windangriffsfläche

Der Auslegungsmonat muss ausdrücklich benannt werden

Fragen Sie, welcher Monat oder welche saisonale Betriebssituation der Berechnung zugrunde liegt. Ein Jahresmittel kann für eine ganzjährig autarke Anlage irreführend sein: Überschüsse im Sommer gleichen einen Energiemangel im Winter nicht automatisch aus, wenn keine entsprechend große saisonale Speicherung vorhanden ist.

Die Solarannahmen sollten außerdem zur tatsächlichen Modulposition passen. Ein frei stehendes, optimal ausgerichtetes Modul ist nicht mit einem Modul vergleichbar, das senkrecht an einer Fassade, hinter einer Attika oder in der Nähe eines Baums installiert wird.

Verlangen Sie keine scheinpräzise Ertragszahl ohne Kontext. Aussagekräftiger sind:

die verwendete Standort- und Wetterdatengrundlage,
der gewählte Auslegungsmonat,
Ausrichtung und Neigung,
angenommene Systemverluste,
dokumentierte Verschattung,
die daraus resultierende tägliche Energie, mit der gerechnet wird.

Teilverschattung nicht unterschätzen

Ein kleiner Schatten kann die nutzbare Leistung stärker beeinflussen, als es seine Fläche vermuten lässt. Entscheidend sind Modulaufbau, elektrische Verschaltung und Schattenverlauf. Eine Standortprüfung sollte deshalb den gesamten relevanten Tageszeitraum abdecken – besonders bei tiefem Sonnenstand.

Wenn Schatten nicht vermieden werden kann, sollte der Anbieter zeigen, wie er diesen Nachteil berücksichtigt. Eine pauschale Vergrößerung des Panels ist nicht immer die beste Lösung. Möglich sind eine andere Modulposition, eine veränderte Ausrichtung, getrennte Modulflächen oder eine Anpassung des Energiebedarfs. Welche Option passt, hängt von Montageort und Controllerkonfiguration ab.

3. Batterieautonomie, Temperatur und Schutzfunktionen

Die Batteriekapazität bestimmt nicht allein die nutzbare Autonomie. Für die Überbrückungszeit zählen der Energiebedarf, die tatsächlich nutzbare Batteriekapazität, Umwandlungsverluste, Entladegrenzen und die Temperatur am Installationsort.

Die zentrale Frage lautet daher nicht „Wie viele Amperestunden hat die Batterie?“, sondern:

Wie lange kann das System die verifizierte Last unter den festgelegten Temperatur- und Schutzbedingungen versorgen, wenn keine ausreichende Solarernte verfügbar ist?

Diese Überbrückungszeit muss projektspezifisch festgelegt werden. Ein Standort, an dem kurze Unterbrechungen toleriert werden, benötigt möglicherweise eine andere Reserve als eine abgelegene Sicherheitsinstallation ohne schnellen Wartungszugang. Eine universelle Autonomie oder garantierte Laufzeit lässt sich aus der Batteriebezeichnung nicht ableiten.

Wattstunden statt Amperestunden vergleichen

Amperestunden sind nur zusammen mit der Nennspannung aussagekräftig. Für einen ersten Größenvergleich eignet sich daher die Energieangabe in Wattstunden besser. Auch sie entspricht jedoch nicht automatisch der vollständig nutzbaren Energie: Controllergrenzen, Schutzabschaltungen, Temperatur und Lastprofil müssen berücksichtigt werden.

Als dokumentierte Größenbeispiele umfasst das CS6030 mit 60-W-Panel und 384-Wh-LiFePO4-Batterie ein monokristallines 60-W-Modul, eine 12,8-V-Batterie mit 30 Ah, MPPT-Regelung und drei DC12V-Ausgänge. Das ist eine Vergleichsgröße, aber kein Nachweis, dass das System für eine bestimmte Kamera- oder Netzwerklast am vorgesehenen Standort ausreicht.

Das CS12060 mit 120-W-Panel und 768-Wh-LiFePO4-Batterie dokumentiert ein monokristallines 120-W-Modul, eine 12,8-V-Batterie mit 60 Ah, MPPT-Regelung und drei DC12V-Ausgänge. Auch hier müssen Last, Auslegungsmonat und geforderte Autonomie separat geprüft werden.

Temperaturgrenzen schriftlich bestätigen

Temperatur beeinflusst Ladeverhalten, verfügbare Energie und Schutzabschaltungen. Bei LiFePO4-Systemen ist insbesondere der zulässige Temperaturbereich für das Laden zu prüfen. Relevant ist dabei die Temperatur im Gehäuse beziehungsweise an der Batterie – nicht nur die allgemeine Lufttemperatur einer Region.

Lassen Sie sich für die vorgesehene Konfiguration bestätigen:

zulässige Lade- und Entladetemperaturen
Verhalten bei zu niedriger oder zu hoher Temperatur
vorhandene Schutz- und Abschaltfunktionen
Position und Funktion von Temperatursensoren
Wiederanlauf nach einer Schutzabschaltung
Grenzwerte von Batterie, Controller und Ausgängen
Auswirkungen zusätzlicher Heizung oder Kühlung auf die Energiebilanz

Falls eine Gehäuseheizung vorgesehen ist, gehört sie als Verbraucher in die Lasttabelle. Sie darf nicht erst nach der Solarauslegung ergänzt werden.

4. Outdoor-Montage, Verkabelung und Wartung

Eine rechnerisch passende Anlage kann im Feld scheitern, wenn Modul, Gehäuse, Leitungsführung oder Wartungszugang nicht zum Standort passen. Outdoor-Tauglichkeit sollte deshalb als vollständiges Installationskonzept bewertet werden, nicht als einzelne Produkteigenschaft.

Mechanische und elektrische Installation gemeinsam planen

Vor der Beschaffung sollten mindestens folgende Punkte geklärt sein:

Montageart an Mast, Wand, Bodenstruktur oder vorhandener Konstruktion
verfügbare Fläche und Ausrichtung des Solarmoduls
mechanische Belastung der Halterung
Zugänglichkeit für Installation und Wartung
Kabelwege, Biegeradien und Zugentlastung
Trennung und Kennzeichnung einzelner Stromkreise
Kabelquerschnitte und Spannungsabfall
Erdungs- und Potenzialausgleichskonzept
Schutz gegen anwendungsrelevante Überspannungen
Abdichtung aller Einführungen
Kondensations- und Wärmemanagement im Gehäuse

Welche Schutzmaßnahmen notwendig sind, hängt vom Standort, der Montageart, der Verkabelung und dem Gesamtsystem ab. Lassen Sie sich deshalb nicht nur ein Produktdatenblatt geben, sondern auch eine Systemzeichnung mit Kabeln, Sicherungen, Trennstellen und angeschlossenen Geräten.

Wartung ist Teil der Dimensionierung

Solarstromsysteme sind nicht automatisch wartungsfrei. Module können verschmutzen oder verschattet werden, Kabel und Steckverbindungen können mechanisch belastet werden, und die Standortumgebung kann sich durch Vegetation oder bauliche Änderungen verändern.

Ein praktikabler Wartungsplan sollte festlegen:

wie das Modul sicher erreicht und gereinigt werden kann,
wie Batterie- und Controllerstatus geprüft werden,
welche Steckverbindungen kontrolliert werden,
wie Fehler oder Unterspannung erkannt werden,
welche Ersatzteile eindeutig identifiziert sind,
wie die Anlage sicher getrennt und wieder in Betrieb genommen wird.

Für entfernte Standorte ist außerdem wichtig, welche Zustandsdaten verfügbar sind. Gibt es nur eine lokale Anzeige, muss der Wartungsaufwand anders bewertet werden als bei einer in das Netzmanagement eingebundenen Lösung. Fernüberwachung darf jedoch nur eingeplant werden, wenn die konkrete Systemkonfiguration sie tatsächlich unterstützt.

Ein häufiger Planungsfehler ist, Gehäuse und Modul dort zu montieren, wo sie während der Installation gut erreichbar sind, später aber durch Zäune, Bewuchs oder betriebliche Einschränkungen kaum gewartet werden können. Wartungszugang sollte daher bereits in der Standortfreigabe dokumentiert werden.

5. Lebenszyklus, Support und Erweiterbarkeit

Die günstigste oder kleinste Erstkonfiguration ist nicht immer die wirtschaftlichste Lösung über den gesamten Nutzungszeitraum. Kameras werden ersetzt, Funkstrecken erweitert, zusätzliche Sensoren installiert und Netzwerkanforderungen verändert. Ein System sollte deshalb sowohl die heutige Last als auch realistische Ausbaupfade berücksichtigen.

Geplante Reserve statt pauschaler Überdimensionierung

Reserve ist sinnvoll, sollte aber begründet sein. Definieren Sie konkret, welche Erweiterung erwartet wird:

zusätzliche Kamera oder Sensorik
weiterer Funk- oder Netzwerkanschluss
höherer Nachtverbrauch
längere Funkdistanz mit anderer Hardware
zusätzlicher Switch oder Medienkonverter
mehr Autonomie für schwer erreichbare Standorte

Anschließend ist zu prüfen, welches Element den Ausbau begrenzt: Panelleistung, Batteriekapazität, Controller, DC-Ausgänge, Verkabelung, Gehäuseplatz oder mechanische Montagefläche. Eine größere Batterie allein löst beispielsweise kein dauerhaftes Energiedefizit, wenn das Panel im Auslegungsmonat zu wenig Energie nachlädt.

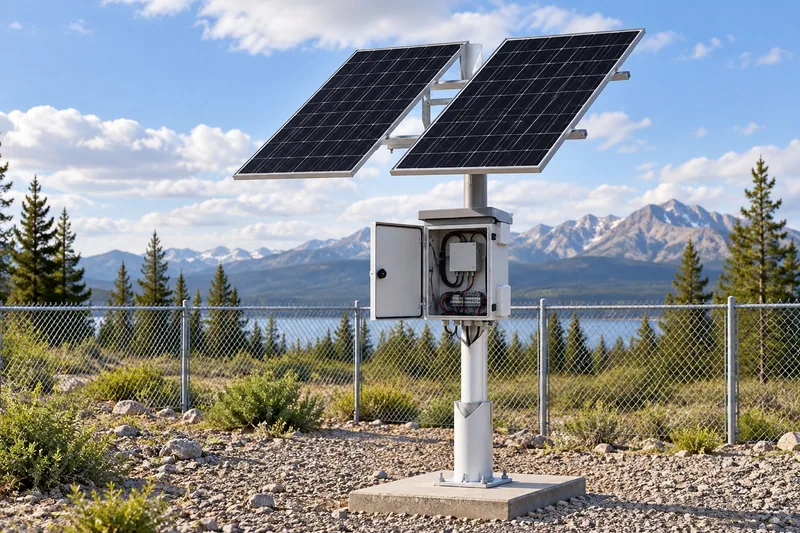

Das größere CS400150 mit 400-W-Panelkonfiguration und 1.920-Wh-LiFePO4-Batterie dokumentiert zwei 200-W-Module, eine 12,8-V-Batterie mit 150 Ah, MPPT-Steuerung und vier DC12V-Ausgänge. Es veranschaulicht eine andere Größenordnung als die beiden kleineren Systeme, ist aber ebenfalls kein garantierter Ersatz für eine projektspezifische Auslegung.

Dokumentiertes Größenbeispiel	Solarmodul	LiFePO4-Batterie	Regelung	DC12V-Ausgänge	Vor Auswahl zu prüfen
CS6030	60 W monokristallin	12,8 V, 30 Ah, 384 Wh	MPPT	3	Last, Auslegungsmonat, Kabelverluste, Temperatur
CS12060	120 W monokristallin	12,8 V, 60 Ah, 768 Wh	MPPT	3	Autonomie, Ausgangslimits, Montagefläche, Erweiterung
CS400150	2 × 200 W	12,8 V, 150 Ah, 1.920 Wh	MPPT	4	Controllergrenzen, Modulmontage, Schutz, Wartungszugang

Die Tabelle dient nur dem Größenvergleich. Vor einer Bestellung sind das aktuelle Datenblatt, die gelieferte Konfiguration, Controllergrenzen, Lade- und Entladetemperaturen sowie Schutzfunktionen zu bestätigen.

Support anhand konkreter Unterlagen bewerten

„Technischer Support“ ist als Vergleichskriterium zu ungenau. Fragen Sie stattdessen, welche Informationen tatsächlich bereitgestellt werden:

aktuelles Datenblatt der angebotenen Konfiguration
Anschluss- oder Systemplan
Angaben zu Controller- und Ausgangsgrenzen
Installations- und Inbetriebnahmeanleitung
Fehlercodes und Vorgehen zur Diagnose
Identifikation austauschbarer Komponenten
Dokumentation für spätere Erweiterungen
Regelung für technische Änderungen oder Produktrevisionen

Maxsol wurde 2019 als lösungsorientierte Marke für Outdoor-Stromversorgung und Netzwerktechnik gegründet. Für Käufer ist dennoch nicht die Breite eines Portfolios entscheidend, sondern ob die Unterlagen des konkret angebotenen Systems die projektbezogenen Fragen vollständig beantworten.

Fünf-Faktoren-Checkliste für den Anbietervergleich

Nutzen Sie für alle Angebote dieselben Fragen und halten Sie Antworten schriftlich fest. Fehlende Angaben sollten als offene Planungsrisiken markiert und nicht durch eigene Annahmen ersetzt werden.

Prüffaktor	Fragen an den Anbieter	Erwarteter Nachweis	Warnsignal
Last und Schnittstellen	Welche maximale Last wurde angesetzt? Welche Spannung und wie viele Ausgänge stehen zur Verfügung?	Lasttabelle, Anschlussplan, Ausgangsgrenzen	Nur Anzahl der Kameras oder Geräte genannt
Solarzugang	Welcher Auslegungsmonat, welche Ausrichtung und welche Verschattung wurden berücksichtigt?	Ertragsannahmen mit Standort- und Montageparametern	Berechnung nur mit Jahresmittel oder idealer Ausrichtung
Autonomie und Temperatur	Welche Überbrückungszeit ergibt sich für die verifizierte Last? Welche Temperaturgrenzen gelten?	Energiebilanz, Batterie- und Controllerdaten	Pauschale Laufzeit- oder 24/7-Aussage
Montage und Wartung	Wie werden Modul, Gehäuse, Kabel, Schutz und Wartungszugang umgesetzt?	Systemzeichnung, Installations- und Wartungshinweise	Nur Einzelkomponenten ohne Installationskonzept
Lebenszyklus und Ausbau	Welche Komponente begrenzt spätere Erweiterungen? Welche Dokumentation und Ersatzteilangaben gibt es?	Ausbaugrenzen, Revisionsstand, Supportunterlagen	„Beliebig erweiterbar“ ohne technische Grenzen

Vor der Entscheidung sollten Sie zusätzlich festhalten, welche Annahmen verbindlich sind und welche noch vor Ort überprüft werden müssen. Dazu gehören insbesondere Schattenverlauf, Leitungslängen, tatsächliche Geräteleistung, Montagebedingungen und Temperatur am Gehäusestandort.

Als nächster Schritt lassen sich die verlinkten Maxsol-Größenbeispiele sachlich gegen Ihre benötigte Portanzahl, gemessene Last, Übertragungs- und Kabeldistanz, Leistungsreserve, Umgebungsbedingungen und Managementanforderungen vergleichen. Entscheidend ist nicht das nominell größte System, sondern die Konfiguration, deren Schnittstellen und dokumentierte Auslegung zum gesamten Standort passen.
