PoE mit großer Reichweite: IP-Kameras bis 300 m

Ein Long-Range-PoE-Switch 300m kann einzelne IP-Kameras deutlich weiter als die klassische Ethernet-Strecke von 100 Metern versorgen und anbinden. Die Reichweite ist jedoch kein pauschales Versprechen für jede Kamera, jede Leitung und jede Installation. Entscheidend sind der aktivierte Extend-Modus, die tatsächliche Kabellänge und -qualität, die reduzierte Übertragungsanforderung der Kamera sowie das verfügbare PoE-Leistungsbudget.

Für Außenkameras an Zufahrten, Grundstücksgrenzen, Lagerflächen oder weitläufigen Betriebsgeländen kann der 300-m-Extend-Modus zusätzliche Netzwerkverteiler oder lokale Spannungsversorgung vermeiden. Vor der Planung sollten Installateure aber immer Linkrate, Leistungsaufnahme, Spannungsabfall und Umgebungsbedingungen prüfen.

Warum die Standard-Ethernet-Distanz wichtig ist

Bei klassischer Ethernet-Verkabelung beträgt die übliche maximale Kanalstrecke 100 Meter. Diese Grenze schließt nicht nur das fest verlegte Kupferkabel ein, sondern auch Anschlussleitungen, Patchfelder und Steckverbindungen. Sie ist ein zentraler Planungswert für zuverlässige strukturierte Verkabelung.

Für eine IP-Kamera bedeutet das in der Praxis: Liegt der Montageort mehr als rund 100 Meter vom Netzwerkschrank entfernt, braucht das Projekt normalerweise einen zusätzlichen aktiven Netzwerkknoten, eine alternative Übertragungsstrecke oder eine andere Topologie. Bei PoE kommt hinzu, dass dieselbe Kupferleitung sowohl Daten als auch Energie transportiert.

Die Entfernung beeinflusst daher zwei voneinander abhängige Punkte:

Datenverbindung: Die Kamera muss mit stabiler Linkrate kommunizieren können. Datenrate, Paketverluste und Neuverhandlungen des Links sind relevant.
Stromversorgung: Mit zunehmender Leitungslänge steigt der elektrische Widerstand. Dadurch sinkt die am Endgerät verfügbare Spannung, besonders bei hoher Leistungsaufnahme.
Betriebsreserve: Tagbetrieb, Nachtbetrieb mit IR-Beleuchtung, Heizung, PTZ-Bewegungen oder ein Neustart können den Leistungsbedarf einer Kamera verändern.
Fehlersuche: Eine Verbindung, die bei der Inbetriebnahme funktioniert, ist nicht automatisch unter allen Betriebsbedingungen dauerhaft stabil.

Die 100-Meter-Regel ist deshalb kein Hinweis auf die maximale Sichtweite einer Kamera, sondern eine Grenze für die übliche Ethernet-Strecke. Ein Long-Range-PoE-Switch erweitert diese Planungsoption gezielt, ersetzt aber keine Prüfung der gesamten Verbindung.

Was der 300-m-Extend-Modus verändert

Der Extend-Modus eines Long-Range-PoE-Switches ist dafür ausgelegt, ausgewählte PoE-Verbindungen über längere Kupferstrecken zu betreiben – bei den hier betrachteten Modellen bis zu 300 Metern. Dafür wird üblicherweise nicht die volle Datenrate einer normalen Fast- oder Gigabit-Ethernet-Strecke vorausgesetzt. Der Modus ist daher besonders für Geräte geeignet, deren tatsächlicher Bandbreitenbedarf überschaubar und vorhersehbar ist, etwa einzelne IP-Kameras mit passend gewähltem Videostream.

Wichtig ist die richtige Einordnung: „Bis 300 m“ beschreibt eine mögliche Reichweite unter geeigneten Bedingungen. Es bedeutet nicht, dass jedes Endgerät mit jedem Kabel automatisch über exakt 300 Meter versorgt wird.

Für welche Kameraverbindungen der Modus sinnvoll sein kann

Long Range PoE passt häufig zu übersichtlichen Punkt-zu-Punkt-Strecken, bei denen ein Switch eine einzelne Kamera oder ein einzelnes, PoE-versorgtes Netzwerkgerät anbindet. Typische Einsatzorte sind:

Kameras an Toren, Schranken und Einfahrten
Perimeterkameras entlang von Zäunen oder Zufahrten
Kameras auf großen Hof-, Lager- oder Parkflächen
Außenkameras an Nebengebäuden, wenn eine Kupferstrecke bereits vorhanden oder sinnvoll planbar ist
einzelne Endgeräte in SMB- und projektbasierten Sicherheitsnetzen

Für Uplink-Strecken zwischen Switches, NVRs, Servern oder mehreren zusammengefassten Kameras ist ein Extend-Port dagegen nicht automatisch die beste Wahl. Dort sind Bandbreitenreserven, die Anzahl gleichzeitig übertragener Streams und eine passende Uplink-Architektur wichtiger.

Extend-Modus ist kein Ersatz für Netzplanung

Ein häufiger Fehler besteht darin, die maximal beworbene Distanz als alleinige Auslegungsgrundlage zu verwenden. Besser ist eine einfache Planungsreihenfolge:

Tatsächliche Kabelroute messen, nicht nur die Luftlinie.
Kabeltyp, Leiterquerschnitt, Alter und Zustand bewerten.
Kameramodell und maximale Leistungsaufnahme ermitteln.
Videostreams mit Auflösung, Bildrate, Codec und Bitrate festlegen.
Prüfen, ob der Extend-Modus für den vorgesehenen PoE-Port gilt und wie er aktiviert wird.
Link und PoE-Versorgung am realen Installationsort testen.

So wird der Long-Range-Modus zu einer kalkulierten Lösung statt zu einem Reichweitenversuch.

Prüfungen an Kabel und versorgtem Endgerät

Die Qualität der Kupferstrecke entscheidet erheblich darüber, ob eine lange PoE-Verbindung stabil arbeitet. Auf kurzen Strecken fallen schwache Kontakte oder ungeeignete Kabel mitunter nicht auf; bei 200 oder 300 Metern können sie zum entscheidenden Problem werden.

Die Leitung vor der Montage bewerten

Für eine lange IP-Kamera-Strecke sollten Sie mindestens folgende Punkte prüfen:

Massivkupfer statt kupferkaschiertem Aluminium: CCA-Leitungen erhöhen den Widerstand und sind für belastbare PoE-Planungen besonders kritisch.
Geeignete Kategorie und durchgängige Belegung: Kabel, Dosen, Patchfelder und Patchkabel müssen als vollständige Strecke betrachtet werden.
Keine beschädigten Adern oder korrodierten Kontakte: Feuchtigkeit, Zugbelastung und schlecht verpresste Stecker führen zu Instabilität.
Außeneignung: Bei Außenverlegung müssen Kabelmantel, UV-Beständigkeit, Schutzrohre, Übergänge und Abdichtung zur Umgebung passen.
Trennung von Störquellen: Lange Parallelführung neben leistungsstarken elektrischen Leitungen kann die Verbindung beeinträchtigen.
Überspannungs- und Erdungskonzept: Bei Gebäudeeinführungen, Masten und exponierten Außenstrecken ist das Schutzkonzept projektbezogen zu planen.

Ein einfaches Durchgangssignal reicht als Abnahme nicht aus. Idealerweise wird die Strecke mit einem geeigneten Kabeltester geprüft und anschließend unter realer PoE-Last in Betrieb genommen.

Leistungsaufnahme der Kamera richtig ansetzen

Die Leistungsangabe einer Kamera sollte nicht mit ihrem typischen Tagesverbrauch verwechselt werden. Maßgeblich für die Auslegung ist die maximale Leistungsaufnahme im ungünstigsten vorgesehenen Betriebszustand. Dazu können gehören:

Zuschalten von IR-LEDs bei Dunkelheit
Aktivierung einer Weißlichtbeleuchtung
PTZ-Bewegungen
integrierte Heizung oder Lüftung
Neustart nach Spannungsunterbrechung
Winterbetrieb oder andere temperaturbedingte Zusatzlasten

Wenn mehrere Kameras am selben Switch betrieben werden, addieren Sie die maximalen Leistungswerte aller versorgten Endgeräte. Berücksichtigen Sie anschließend Reserve für Lastspitzen und spätere Erweiterungen. Das Netzteilbudget des Switches ist eine Gesamtgrenze; ein einzelner leistungsfähiger Port erweitert dieses Gesamtbudget nicht.

Datenrate und Bildqualität zusammen planen

Auf langen Extend-Strecken sollten Kameraeinstellungen nicht erst nach Auftreten von Problemen festgelegt werden. Prüfen Sie vorab:

maximale und durchschnittliche Bitrate je Kamera
Auflösung und Bildrate
verwendeten Codec
Ereignisaufzeichnung und Daueraufzeichnung
Audio, Mehrfachstreams und zusätzliche Metadaten
gleichzeitige Live-Ansichten im Leitstand
verfügbare Uplink-Kapazität zum Rekorder oder Kernnetz

Eine Kamera kann mit niedriger Bitrate stabil laufen, während dieselbe Kamera mit höherer Auflösung, hoher Bildrate und aktivem Zusatzstream an Grenzen stößt. Die geeignete Einstellung richtet sich nach dem Sicherheitsziel und der real verfügbaren Netzkapazität – nicht allein nach der maximalen Extend-Distanz.

Vergleich: 4-, 8-, 16- und 24-Port-Optionen

Die Portzahl sollte der Zahl der heutigen Kameras plus realistischer Reserve entsprechen. Ebenso wichtig sind Uplink-Typ, PoE-Gesamtbudget und die Anzahl der Hi-PoE-Ports. Die folgende Übersicht fasst die verifizierten Merkmale der vier Long-Range-Modelle zusammen.

Modell	PoE-Ports	Uplinks	PoE-Gesamtbudget	Hi-PoE bis 60 W	Long-Range-Modus
PS1402E	4 Fast Ethernet	2 Fast Ethernet	65 W	Port 4	bis 300 m
PS1802GE	8 Fast Ethernet	2 Gigabit	120 W	Ports 7–8	bis 300 m
PS11602FE	16 Fast Ethernet	2 Gigabit + 1 SFP	200 W	Ports 13–16	bis 300 m
PS12402FE	24 Fast Ethernet	2 Gigabit + 1 SFP	300 W	Ports 20–24	bis 300 m

Vier Ports für kleine, klar abgegrenzte Kameragruppen

Der PS1402E mit 4 PoE-Ports, 65-W-Budget und 300-m-Modus eignet sich für kompakte Bereiche mit wenigen Endgeräten. Er stellt vier Fast-Ethernet-PoE-Ports und zwei Fast-Ethernet-Uplinks bereit. Port 4 kann bis zu 60 W liefern.

Diese Größe passt, wenn die Zahl der Kameras dauerhaft klein bleibt und der Uplink-Bedarf überschaubar ist. Die 65 W sind jedoch als gemeinsame Ressource zu planen: Eine leistungsintensive Kamera auf Port 4 reduziert den verbleibenden Spielraum für die anderen Ports deutlich.

Acht Ports für kleinere Verteilpunkte mit Gigabit-Uplink

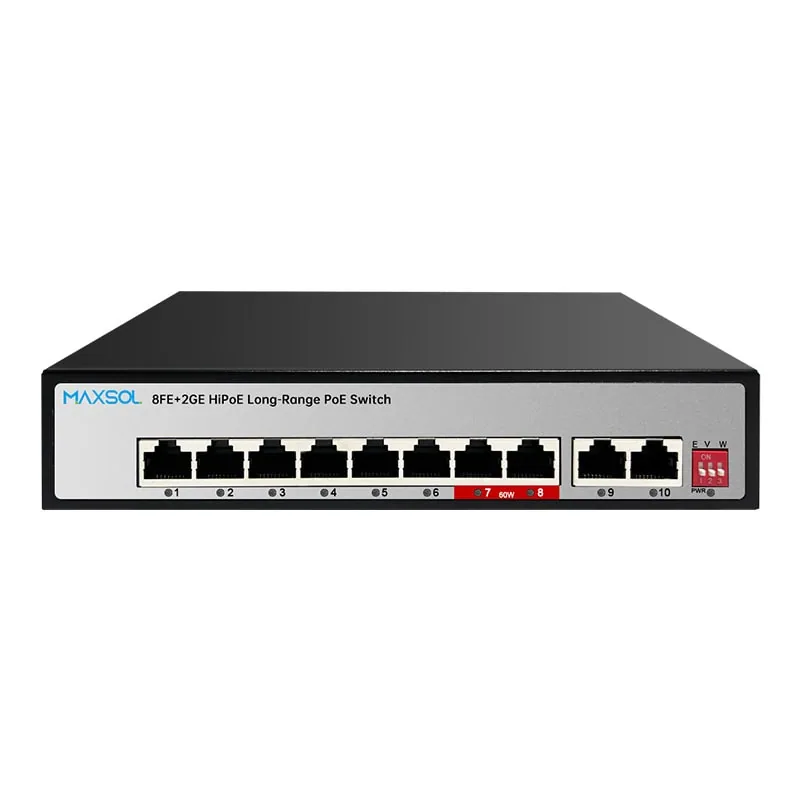

Der PS1802GE mit 8 PoE-Ports, 120-W-Budget und Gigabit-Uplinks bietet acht Fast-Ethernet-PoE-Ports und zwei Gigabit-Uplinks. Bis zu 60 W sind auf den Ports 7 und 8 vorgesehen.

Diese Variante ist relevant, wenn mehrere Kameras an einem Außen- oder Etagenverteiler zusammenlaufen und die Uplink-Strecke mehr Reserve als Fast Ethernet benötigen soll. Vor dem Einsatz leistungsstarker Endgeräte auf den Ports 7 und 8 ist trotzdem die Gesamtlast aller acht PoE-Geräte gegen das 120-W-Budget zu prüfen.

Sechzehn Ports für wachsende Sicherheitszonen

Der PS11602FE mit 16 PoE-Ports, SFP-Uplink und 200 W kombiniert 16 Fast-Ethernet-PoE-Ports mit zwei Gigabit- und einem SFP-Uplink. Die Ports 13 bis 16 unterstützen jeweils bis zu 60 W.

Mit dieser Portdichte lässt sich eine größere Kamerazone bündeln. Der SFP-Uplink kann bei der Netzarchitektur nützlich sein, etwa wenn der Verteilpunkt über eine passende Glasfaserstrecke angebunden werden soll. Welche SFP-Module, Fasertypen und Distanzen passen, muss für das konkrete Projekt separat abgeglichen werden.

Vierundzwanzig Ports für größere Sammelpunkte

Der PS12402FE mit 24 PoE-Ports, SFP-Uplink und 300 W ist für größere Portzahlen ausgelegt. Er bietet 24 Fast-Ethernet-PoE-Ports, zwei Gigabit-Uplinks, einen SFP-Uplink sowie ein PoE-Gesamtbudget von 300 W. Die Ports 20 bis 24 können bis zu 60 W bereitstellen.

Diese Option ist sinnvoll, wenn viele Kameras an einem Standort zusammengeführt werden. Dennoch sollte eine hohe Portzahl nicht zu einer pauschalen Vollbelegung verleiten: Die Lastrechnung, die verfügbare Uplink-Bandbreite und die Wärme- sowie Platzplanung im Schaltschrank bleiben eigenständige Planungspunkte.

Hi-PoE-Portzuordnung und Leistungsbudgets

Hi-PoE-Ports mit bis zu 60 W sind für Endgeräte mit höherem Energiebedarf gedacht. Ob ein konkretes Gerät diese Leistung tatsächlich benötigt und welche PoE-Klasse beziehungsweise Versorgungstechnik erforderlich ist, ist anhand seines Datenblatts zu prüfen.

Die Portzuordnung ist bei den vier Modellen fest definiert:

PS1402E: bis 60 W auf Port 4
PS1802GE: bis 60 W auf den Ports 7 und 8
PS11602FE: bis 60 W auf den Ports 13 bis 16
PS12402FE: bis 60 W auf den Ports 20 bis 24

Dabei gilt immer: Die mögliche Leistung eines einzelnen Hi-PoE-Ports und das gesamte PoE-Budget sind verschiedene Werte. Ein Beispiel verdeutlicht das Prinzip: Wenn ein Switch über 120 W Gesamtbudget verfügt, können nicht mehrere Endgeräte gleichzeitig ihre jeweilige Port-Höchstleistung abrufen, falls ihre Summe das Gesamtbudget überschreitet.

So berechnen Sie den Leistungsbedarf

Erstellen Sie vor der Beschaffung eine Portliste mit folgenden Spalten:

Portnummer und Standort
angeschlossenes Endgerät
maximale Leistungsaufnahme laut Herstellerdatenblatt
vorgesehene Betriebsart, etwa IR oder PTZ
benötigter Hi-PoE-Port ja/nein
Streckenlänge
Reserve und erwartete Erweiterung

Addieren Sie die maximalen Leistungswerte aller Geräte. Vergleichen Sie die Summe mit dem PoE-Gesamtbudget und lassen Sie ausreichend Reserve. Bei langen Kupferstrecken ist eine besonders konservative Betrachtung sinnvoll, weil Leitungslänge und Umgebung die Versorgung zusätzlich beeinflussen können.

Häufige Planungsfehler

Die typische statt der maximalen Leistungsaufnahme der Kamera verwenden.
Hi-PoE-Fähigkeit mit unbegrenzter Gesamtleistung verwechseln.
Leistungsstarke Geräte an normalen Ports einplanen, obwohl ein dafür vorgesehener Port nötig wäre.
Nachtbetrieb mit IR, Weißlicht oder Heizung nicht berücksichtigen.
Viele Kamerastreams über einen zu knapp dimensionierten Uplink führen.
Lange Außenstrecken ohne Schutz-, Erdungs- und Übergangskonzept installieren.
Den Extend-Modus aktivieren, ohne die Bildübertragung über längere Zeit zu beobachten.

Checkliste für die Inbetriebnahme

Eine strukturierte Inbetriebnahme hilft, Probleme früh zu erkennen und nachvollziehbar zu dokumentieren.

Vor dem Einschalten

Tatsächliche Kabellänge jeder Strecke dokumentiert
Kabelmaterial, Steckverbindungen und Außenübergänge geprüft
Kamera-Leistungsaufnahme im Maximalbetrieb erfasst
PoE-Gesamtbudget inklusive Reserve berechnet
Hi-PoE-Endgeräte den dafür vorgesehenen Ports zugeordnet
Datenrate, Auflösung und Bildrate der Kameras geplant
Uplink-Kapazität für alle gleichzeitigen Streams bewertet
Schutz- und Erdungskonzept für Außenstrecken festgelegt
Passender Port für den 300-m-Extend-Modus ausgewählt und Konfiguration geprüft

Während und nach der Inbetriebnahme

PoE-Versorgung jedes Endgeräts kontrolliert
Kamerabild bei Tag und Nacht geprüft
IR, Weißlicht, PTZ und andere Lastspitzen getestet
Linkstabilität über einen angemessenen Zeitraum überwacht
Paketverluste, Verbindungsabbrüche und Neustarts kontrolliert
Aufzeichnung und Live-Ansichten gleichzeitig getestet
Portbelegung, Leistungswerte und Konfiguration dokumentiert
Freie Ports und Leistungsreserve für Erweiterungen festgehalten

Ein Long-Range-PoE-Switch bis 300 m ist vor allem dann eine gute Lösung, wenn die Verbindung als vollständiges System ausgelegt wird: geeignete Kupferstrecke, realistische Kamera-Bitrate, ausreichende PoE-Reserve und ein sauber dimensionierter Uplink. Vergleichen Sie die verlinkten Maxsol-Modelle anschließend anhand Ihrer Portzahl, Endgerätelast, Streckenlängen, Umgebungsbedingungen und Anforderungen an Uplink sowie Verwaltung.
