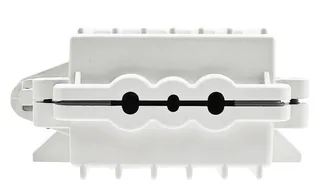

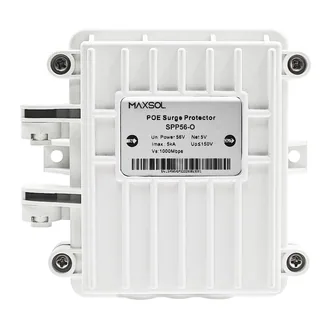

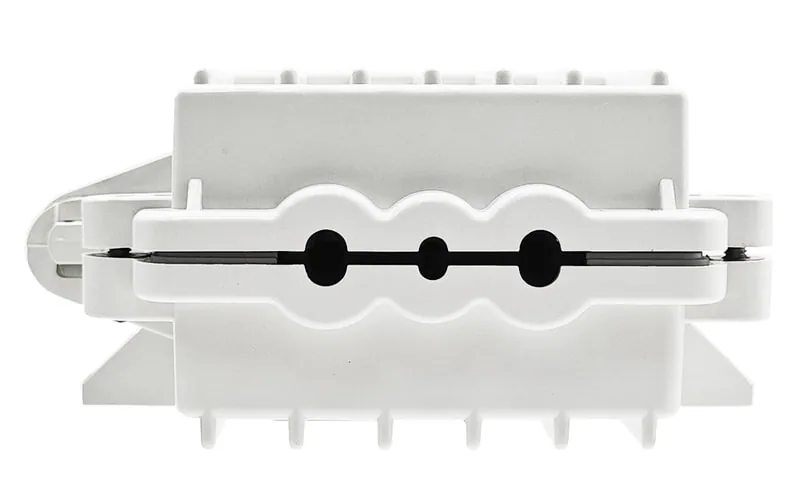

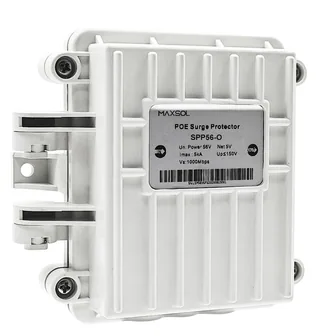

Modell: SPP56-O

PoE-Überspannungsschutz für den Außenbereich

IP65-PoE-Überspannungsschutz für den Außenbereich mit GDT- und TVS-Schutz für Strom- und Datenleitungen von Gigabit-Ethernet in CCTV-, WLAN- und Industrienetzen.

Hauptmerkmale

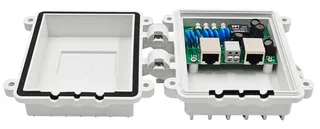

Mehrstufige Schutzschaltungen mit Gasableiter (GDT) und TVS-Technik
Doppelter Schutz gegen Gleichtakt- und Gegentaktüberspannungen
Kapazitätsarme TVS-Array-Technik für schnelle Signalübertragung
Schutz gegen wiederholte Überspannungen für erhöhte Zuverlässigkeit
IP65-Gehäuse für den vollständigen Außeneinsatz
100% abgeschirmte Konstruktion mit Explosions- und Wasserschutz
Kompakte Bauform für einfache Installation und flexiblen Einsatz

Anfrage per E-Mail sendensales@maxsol-tech.com

DatenblattHerunterladen Ansehen

Spezifikationen

Modell: SPP56-O

Elektrische Kenndaten (Netzwerk und Stromversorgung)

Nennbetriebsspannung Un: 56V
Maximale Dauerspannung Uc: 65V
Nennentladungsstrom (8/20 μs) (In): 5kV/2.5kA
Maximaler Ableitstrom (8/20µs), Imax: 5kV

Begrenzungsspannung Up

Leiter–Leiter: ≤100V
Leiter–Schutzleiter: ≤150V
Unterstützte Übertragungsrate: 1000Mbps
Einfügungsdämpfung: ≤0.3dB
Geschützte Leitungen: 1-8
Ansprechzeit (tA): ≤1 ns
Laststrom: 850mA
Anwendung: 10/100/1000Base-T
Serienimpedanz: ≤0.5Ω

Mechanische Eigenschaften

Abmessungen: 155mm*135mm*55mm
Gewicht je Einheit: 230 ± 5 g
IP-Schutzart: IP65
Verdrahtung (Eingang/Ausgang): Geschirmte RJ45-Kabel an Ein- und Ausgang
Gehäusematerial: Edelstahl
Betriebsbedingungen: Betrieb: -20 ~ 60℃; Lagerung: -40 ~ 85℃; relative Luftfeuchte: 5% ~ 95％
Normenkonformität: IEC61000, RoHS
Protokollkonformität: 802.3af
Installationsort: Innen- oder Außenbereich
