Outdoor-PoE-Checkliste für Installateure und Integratoren

Eine belastbare Outdoor-PoE-Installation beginnt nicht mit der Auswahl eines Switches, sondern mit einer vollständigen Energiekette: Quelle, Schutz, Wandlung, PoE-Budget, Leitungsverluste, Verbraucher und Betriebszustände müssen zusammenpassen. Gleichzeitig sind Gehäuseklima, Erdung, Daten-Uplink, Fernüberwachung und sichere Wartung einzuplanen.

Diese Outdoor-PoE-Checkliste für Installateure und Systemintegratoren hilft dabei, CCTV-, WLAN- und Netzwerkstandorte strukturiert zu spezifizieren und in Betrieb zu nehmen. Entscheidend ist, nicht nur die Nennleistung zu addieren, sondern auch Anlaufspitzen, Spannungstoleranzen, Kabelverluste, Nachtbetrieb, Akkuzustände und Fehlerfälle zu prüfen.

Stromquellen, Verbraucher, Wandler und Schnittstellen abbilden

Erstellen Sie vor der Produktauswahl ein Blockdiagramm der gesamten Anlage. Die grundlegende Kette lautet:

Stromquelle → Eingangsschutz → Trennstelle → Spannungswandlung → PoE-Switch oder Einspeiser → Netzwerkkabel → Endgerät

Ergänzen Sie Daten-Uplinks, Erdung, Überspannungsschutz, Batterieanschlüsse und Hilfsverbraucher. Dadurch werden Schnittstellen sichtbar, an denen Spannung, Polarität, Pinbelegung oder Kommunikationsprotokoll nicht zusammenpassen könnten.

Stromquelle eindeutig definieren

Halten Sie mindestens folgende Angaben fest:

Art der Quelle: Netzstrom, PV-Modul, Batterie oder Kombination
nominale sowie minimale und maximale Eingangsspannung
verfügbare Dauerleistung und gegebenenfalls kurzzeitige Spitzenleistung
Verhalten bei Netzausfall oder niedriger Batteriespannung
erforderliche Laufzeit im Not- oder Nachtbetrieb
Ladegerät, Solarregler oder USV-Funktion
Polarität, Steckverbinder, Klemmen und Leiterquerschnitte
vorgesehene Schutz- und Trenneinrichtungen

Bei PV- und Batteriesystemen reicht die Nennspannung allein nicht aus. Eine als 24-V-System bezeichnete Anlage kann je nach Batteriezustand, Ladetechnik und Betriebsphase einen erheblich abweichenden Spannungsbereich aufweisen. Der Beitrag 12 V, 24 V oder 48 V für solarbetriebene Überwachungssysteme erläutert, warum die Systemspannung gemeinsam mit Leitungswegen, Lasten und Wandlungsstufen bewertet werden sollte.

Alle Lasten erfassen

Listen Sie nicht nur Kameras oder Access Points auf. Zur Standortlast können auch gehören:

PoE-Kameras mit IR-Beleuchtung, Heizung oder Schwenk-Neige-Zoom-Antrieb
WLAN-Access-Points und Funkbrücken
Switches, Router und Mobilfunk-Gateways
Medienkonverter und SFP-Module
Gehäuseheizung, Lüfter oder Entfeuchtung
Sensoren, Beleuchtung und Steuergeräte
Lade- und Wandlungsverluste
reservierte Leistung für spätere Erweiterungen

Für jedes Gerät sollten Ruhestrom, typische Leistungsaufnahme, dokumentierter Maximalbedarf und mögliches Anlaufverhalten erfasst werden. Wenn der Hersteller nur einen Nennwert nennt, darf dieser nicht automatisch als vollständige Auslegungsgrundlage gelten.

Netzgespeiste und solarorientierte Geräte unterscheiden

Integrierte AC-Lösungen und DC-orientierte Solarprodukte erfüllen unterschiedliche Aufgaben. Sie sind nicht allein aufgrund ähnlicher Portzahlen austauschbar.

Auswahlpunkt	Netzgespeiste integrierte Lösung	Solarorientierte DC-Lösung
Typische Quelle	Wechselspannung am Standort	PV- und Batteriesystem
Hauptaufgabe	Stromversorgung, PoE und Netzwerk in einer Einheit bündeln	Mit variabler DC-Quelle, Batterie und Solarbetrieb arbeiten
Kritische Prüfung	AC-Eingang, interne Wandlung, USV-Konzept, Gehäuse	DC-Spannungsfenster, Batteriechemie, Ladezustand, Nachtreserve
Leistungsbewertung	Interne Modulnennleistung nicht automatisch mit dem nutzbaren PoE-Budget gleichsetzen	PoE-Budget und übrige Systemlasten getrennt von der Energiegewinnung prüfen
Überwachung	Switch- und Portmanagement	Zusätzlich PV- und Batteriewerte sinnvoll
Häufiges Risiko	Ungeprüfte Gesamtlast oder fehlende Reserve	Unterdimensionierte Batterie, PV-Leistung oder Leitungsquerschnitte

Als Beispiel für eine integrierte, netzgespeiste Architektur kombiniert die SBOX2802SFG-I Industrie-Ethernet-Box acht Gigabit-PoE-Ports, zwei Gigabit-SFP-Steckplätze, Layer-2-Management, einen Eingang für AC100–240V und ein integriertes 240W-DC55V-USV-Modul. Das Gehäuse ist mit IP65 dokumentiert. Die 240 W des USV-Moduls dürfen jedoch nicht ohne Prüfung als frei verfügbares Gesamt-PoE-Budget behandelt werden; maßgeblich sind das aktuelle Datenblatt und die konkrete Systemkonfiguration.

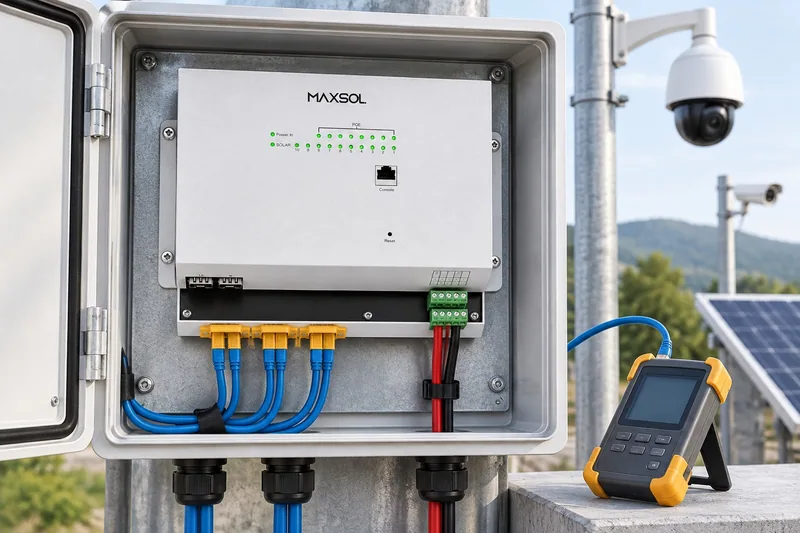

Der IOT2802SFG-S Solar-Industrie-PoE-Switch ist dagegen für eine DC-orientierte Architektur dokumentiert. Genannt werden acht Gigabit-PoE-Ports, zwei SFP-Ports, 120 W PoE-Budget, 90-W-BT-Unterstützung sowie PV- und Batterieüberwachung. PV- und Batterieeingänge liegen laut Produktkontext bei DC22–29,2V; an den Ports 3 und 4 ist 24-V- oder 48-V-PoE konfigurierbar. Ob diese Ausgabe zu einem bestimmten Endgerät passt, muss anhand von Spannung, Pinbelegung und PoE-Verfahren verifiziert werden.

PoE-Budget, Portlast und Spannungsfall prüfen

Eine korrekte Leistungsbilanz wird pro Port und für das Gesamtsystem erstellt. Die reine Anzahl verfügbarer PoE-Ports sagt nichts darüber aus, ob alle angeschlossenen Geräte gleichzeitig mit ihrer benötigten Leistung versorgt werden können.

Pro Port prüfen

Dokumentieren Sie für jeden Anschluss:

Gerätetyp und eindeutige Kennzeichnung
benötigte Versorgungsspannung
unterstütztes PoE-Verfahren
maximale Leistungsaufnahme
Spitzenlasten durch IR, Heizung, Funk oder Motoren
Kabellänge und Kabelaufbau
Priorität bei begrenzter Energie
geplantes Verhalten nach einem Neustart

Besonders bei High-Power-Geräten ist zu prüfen, ob der einzelne Port die erforderliche Leistung bereitstellt. Ein ausreichendes Gesamtbudget gleicht einen zu schwach ausgelegten Einzelport nicht aus.

Gesamtbudget berechnen

Die Planungsgröße setzt sich vereinfacht zusammen aus:

Summe der maximalen Portlasten + Eigenbedarf der aktiven Geräte + Hilfsverbraucher + Wandlungs- und Leitungsverluste + Planungsreserve

Die Reserve sollte projektspezifisch festgelegt werden. Ein pauschaler Prozentsatz ist nicht für jede Anlage geeignet, weil Lastprofile, Temperatur, Batteriealterung und Erweiterungspläne variieren.

Bei solarbetriebenen Standorten kommt eine Energiebilanz über die Zeit hinzu. Dafür sind mindestens zu berücksichtigen:

tägliche Wattstunden aller Verbraucher
längste erwartete Betriebszeit ohne ausreichende PV-Erzeugung
zulässiger Entladebereich der gewählten Batterie
Verluste in Regler, Wandler, Switch und Verkabelung
saisonal ungünstige Betriebsbedingungen
temperaturabhängiges Verhalten der Batterie
Wiederaufladung nach einer längeren Entladephase

Spannungsfall nicht nur am PoE-Kabel betrachten

Spannungsverluste entstehen sowohl auf der DC-Zuleitung als auch auf der Ethernet-Strecke. Für eine DC-Leitung gilt grundsätzlich:

Spannungsfall = Strom × Widerstand des gesamten Hin- und Rückwegs

Eine niedrigere Übertragungsspannung führt bei gleicher Leistung zu höherem Strom und damit zu größeren Leitungsverlusten. Deshalb können lange DC-Zuleitungen eine andere Architektur erfordern als kurze Verbindungen innerhalb eines Gehäuses.

Prüfen Sie:

Leitungslänge einschließlich Rückleiter
Leiterquerschnitt und Material
Übergangswiderstände an Klemmen und Steckern
maximalen Strom bei niedrigster Eingangsspannung
zulässigen Eingangsbereich des nachfolgenden Wandlers
Wärmeentwicklung in Kabelbündeln und Gehäusen
Ethernet-Kabelkategorie, Steckverbinder und Installationsqualität

Ein Gerät kann am Labornetzteil funktionieren und am Außenstandort dennoch zyklisch neu starten, wenn die Spannung unter Last einbricht.

DC-Wandler nur nach vollständiger Schnittstellenprüfung einsetzen

Der POE24V DC-zu-PoE-Spannungswandler akzeptiert laut dokumentiertem Kontext DC12–36V und bietet einen einstellbaren PoE-Ausgang von DC12–57V, Gigabit Ethernet und eine LCD-Spannungsanzeige. Für eine Wandlung von 12 V auf 48 V ist eine kontinuierliche Last von höchstens 30 W dokumentiert.

Diese Angaben belegen jedoch keine universelle Kompatibilität mit IEEE-PoE-Endgeräten. Eine IEEE-PoE-Aushandlung ist durch die vorliegenden Wandlerdaten nicht bestätigt. Vor dem Anschluss sind daher Ausgangsspannung, Polarität, Pinbelegung, Leistungsgrenze und das vom Endgerät erwartete PoE-Protokoll zu prüfen.

Gehäuse, Temperatur, Feuchtigkeit und Überspannung spezifizieren

Ein Outdoor-Gehäuse schützt nicht automatisch jede darin aufgebaute Kombination. Schutzart, Kabeleinführungen, Kondensationsrisiko und Wärmemanagement müssen für den kompletten installierten Zustand bewertet werden.

Umgebungsbedingungen erfassen

Die Standortaufnahme sollte folgende Punkte enthalten:

minimale und maximale Umgebungstemperatur
direkte Sonneneinstrahlung
Schlagregen, Spritzwasser und Staub
hohe Luftfeuchtigkeit und Kondensation
Windlast und mechanische Belastung
korrosive oder salzhaltige Umgebung
Insekten- und Kleintierzugang
Montage an Mast, Wand, Dach oder freistehender Konstruktion
Zugänglichkeit für Wartung und Manipulationsschutz

Die dokumentierte Schutzart eines Gehäuses gilt nicht automatisch für nachträglich gebohrte Öffnungen, ungeeignete Verschraubungen oder eine nicht korrekt geschlossene Tür. Auch Ablauf- und Belüftungselemente müssen zur vorgesehenen Schutzwirkung passen.

Wärme und Kondensat gemeinsam behandeln

Ein vollständig abgedichtetes Gehäuse kann Wärme speichern. Gleichzeitig kann feuchte Luft beim Temperaturwechsel im Inneren kondensieren. Beide Risiken sollten in der Planung zusammengeführt werden.

Prüfen Sie:

gesamte Verlustleistung im Gehäuse
Abstand zwischen Netzteil, Wandler, Switch und Batterie
Herstellerfreiräume für Kühlung
Sonnenschutz oder geeignete Montageposition
zulässige Betriebstemperaturen aller Komponenten
kontrollierte Belüftung, Heizung oder Entfeuchtung, falls erforderlich
Position von Kabelschlaufen und möglichen Tropfwegen
Materialverträglichkeit von Dichtungen und Verschraubungen

Schutz in abgestuften Ebenen planen

Überspannungs- und Überstromschutz sollte nicht als einzelnes Bauteil betrachtet werden. Relevant sind die Energiequelle, abgehende Zweige, Datenleitungen und die Erdungsführung.

Eine projektspezifische Schutzplanung umfasst typischerweise:

Eingangsschutz an AC-, PV- oder Batteriequelle
separat abgesicherte DC-Abgänge
Schutz für lange außen geführte Ethernet-Leitungen
geeignete Trennung fehlerhafter Zweige
eindeutige Schutzleiter- und Potentialausgleichsführung
kurze, nachvollziehbare Erdungsverbindungen
Berücksichtigung von Masten und metallischen Gehäusen
Einhaltung der am Installationsort anwendbaren technischen Regeln und Herstellervorgaben

Sicherungen schützen Leitungen und Komponenten, nicht den normalen Betrieb. Nennstrom, Abschaltverhalten und DC-Eignung müssen deshalb zur jeweiligen Quelle und zum maximal möglichen Fehlerstrom passen.

Uplinks, Überwachung und sichere Wartungstrennung planen

Der PoE-Switch ist nur ein Teil des Kommunikationswegs. Der Uplink muss die aggregierte Datenrate, Entfernung, Topologie und Verfügbarkeit des gesamten Standorts unterstützen.

Kupfer, Glasfaser oder Funk bewerten

Vergleichen Sie für jeden Standort:

benötigte Nettodatenrate aller Kameras und Netzwerkgeräte
Spitzenlasten bei gleichzeitiger Übertragung
Entfernung zum nächsten Netzwerkknoten
Potentialunterschiede zwischen Gebäuden oder Masten
elektromagnetische Umgebung
gewünschte Redundanz
Diagnosemöglichkeiten
zusätzlicher Energiebedarf aktiver Funkkomponenten

SFP-Uplinks können bei längeren Strecken oder zwischen elektrisch getrennten Standorten sinnvoll sein. Ob ein bestimmtes SFP-Modul unterstützt wird, ist jedoch anhand des aktuellen Switch-Datenblatts und der Modulparameter zu bestätigen.

Eine vertiefte Gegenüberstellung von Stromversorgung, Glasfaser, Batterie und Gehäuseaufbau bietet der Leitfaden zu Outdoor-PoE-Switch-Boxen und Energiearchitekturen.

Überwachung auf betriebsrelevante Werte ausrichten

Eine Managementoberfläche ist nur dann hilfreich, wenn klar ist, welche Zustände überwacht und wie Alarme verarbeitet werden. Sinnvolle Prüfpunkte sind:

Linkstatus und Datenrate je Port
PoE-Status und erkannte Portlast
Portabschaltung oder Neustart
Uplink-Ausfall
Eingangs- oder Batteriespannung
PV-Ladezustand, sofern unterstützt
Gehäusetemperatur, sofern erfasst
wiederholte Neustarts oder instabile Links
Zeitquelle, Ereignisprotokoll und Konfigurationssicherung

Klären Sie außerdem, ob die Überwachung lokal, über ein separates Managementnetz oder über eine Leitstelle erfolgt. Standardzugänge sollten im Rahmen der Inbetriebnahme geändert und Managementschnittstellen nicht unnötig exponiert werden.

Wartung ohne vollständigen Standortausfall ermöglichen

Planen Sie eindeutig gekennzeichnete Trennstellen für:

AC-Eingang
PV-Eingang
Batterie
einzelne DC-Abgänge
PoE-Portgruppen oder Einzelports
Hilfsverbraucher
Daten-Uplink

Bei mehreren Energiequellen muss erkennbar sein, ob ein abgeschaltetes Gerät weiterhin über Batterie, PV oder eine Rückspeisung versorgt werden kann. Eine vermeintlich spannungsfreie Anlage darf nicht allein anhand einer ausgeschalteten AC-Zuleitung beurteilt werden.

Start, Fehlerfälle und Wiederanlauf am Prüfplatz testen

Ein Prüfaufbau vor der Außenmontage reduziert Fehlersuche am Mast oder im Gelände. Er sollte die reale Konfiguration einschließlich Netzteilen, Wandlern, Switch, Endgeräten, SFP-Modulen und geplanten Kabellängen möglichst vollständig abbilden.

Empfohlener Prüfablauf

Sicht- und Dokumentenprüfung: Modellstände, Spannungsbereiche, Polarität, Pinbelegung und Leistungsgrenzen vergleichen.
Leerlaufmessung: Ausgangsspannungen vor dem Anschluss der Verbraucher prüfen.
Einzelporttest: Jedes Endgerät separat starten und Link, PoE-Versorgung sowie Datenverkehr kontrollieren.
Volllasttest: Alle vorgesehenen Verbraucher gleichzeitig betreiben, einschließlich leistungsintensiver Funktionen.
Spannungsprüfung: Werte an Quelle, Wandlereingang und Verbraucher unter Last messen.
Uplinktest: Datendurchsatz, SFP- oder Funkverbindung und Managementzugriff prüfen.
Ausfall der Hauptquelle: Verhalten bei AC- oder PV-Ausfall beobachten.
Niedrige Eingangsspannung: Kontrollieren, ob Abschaltung und Wiederanlauf stabil erfolgen.
Portfehler: Kurzzeitige Trennung, Neustart und Wiedererkennung eines Verbrauchers testen.
Gesamtneustart: Reihenfolge und Gleichzeitigkeit aller Anlaufvorgänge beobachten.
Konfigurationswiederherstellung: Gesicherte Switch-Konfiguration testweise einspielen.
Alarmprüfung: Verifizieren, ob relevante Ereignisse tatsächlich angezeigt oder weitergeleitet werden.

Häufige Fehlerbilder gezielt provozieren

Besonders aussagekräftig sind Tests auf:

Neustartschleifen bei hoher Last
Spannungseinbruch beim Zuschalten von IR oder Heizung
nicht startende Geräte nach vollständiger Entladung
Portabschaltung durch überschrittene Einzelportleistung
Verlust der Managementkonfiguration
nicht automatisch wiederkehrende Funk- oder Glasfaser-Uplinks
falsche PoE-Spannung oder Pinbelegung
gleichzeitigen Start aller Verbraucher nach Stromrückkehr

Produkte unterschiedlicher Konstruktionsschichten sind nicht automatisch ein geprüftes Gesamtsystem. Das gilt auch für die hier genannten Maxsol-Beispiele. Vor der Installation sind aktuelle Datenblätter sowie Spannung, Polarität, Pinbelegung, Protokoll, Schutzkonzept und zulässige Last jeder Schnittstelle abzugleichen.

Inbetriebnahmebelege für die Übergabe dokumentieren

Eine vollständige Übergabedokumentation verkürzt spätere Wartungszeiten und verhindert, dass Einstellungen oder Schutzfunktionen nur dem ursprünglichen Installateur bekannt sind.

Mindestumfang der Standortakte

Dokumentieren Sie:

Standort- und Anlagenkennzeichnung
Blockschaltbild der Energie- und Datenwege
Geräteliste mit Modell und Seriennummer, soweit verfügbar
Portbelegungsplan
IP-Adressen, VLANs und Uplink-Zuordnung
PoE-Bedarf pro Port und berechnetes Gesamtbudget
Leitungsarten, Längen und Leiterquerschnitte
Schutzorgane und zugehörige Stromkreise
Erdungs- und Potentialausgleichspunkte
Batterie-, PV- und Reglereinstellungen
Messwerte im Leerlauf und unter Volllast
Fotos des Innenaufbaus, der Kabeleinführungen und der Beschriftung
gesicherte Gerätekonfigurationen
dokumentierte Alarm- und Wiederanlauftests
Hinweise zur sicheren Abschaltung
offene Einschränkungen und reservierte Erweiterungsleistung

Zugangsdaten gehören nicht ungeschützt in allgemein zugängliche Übergabeunterlagen. Sinnvoll ist ein getrenntes, kontrolliertes Verfahren für Konfigurationsdateien, Passwörter und Wiederherstellungsinformationen.

Abnahmecheckliste

Vor der Freigabe sollten Installateur und Betreiber bestätigen:

Alle Leitungen und Ports sind dauerhaft beschriftet.
Eingangs- und Ausgangsspannungen wurden unter Last gemessen.
Die maximale gleichzeitige Last wurde getestet.
PoE-Verfahren und Endgerätekompatibilität sind nachgewiesen.
Uplink und Managementzugriff funktionieren.
Schutz- und Trenneinrichtungen sind zugänglich und gekennzeichnet.
Gehäuse, Dichtungen und Kabeleinführungen sind ordnungsgemäß geschlossen.
AC-, PV- und Batteriewiederanlauf wurden geprüft.
Ereignisprotokolle und Alarme wurden kontrolliert.
Konfigurationen und Messprotokolle sind übergeben.

Der nächste praktische Schritt ist, die verlinkten Maxsol-Modelle anhand Ihrer benötigten Portzahl, maximalen Last, Leitungslängen, Stromquelle, Umgebungsbedingungen und Managementanforderungen zu vergleichen. Treffen Sie die Auswahl erst nach Abgleich der aktuellen Datenblätter und sämtlicher elektrischer sowie datentechnischer Schnittstellen.
