IP65 und IK10: CCTV-Außengehäuse richtig wählen

Ein IP65-IK10-Außengehäuse für CCTV kombiniert zwei getrennte Schutzmerkmale: IP65 beschreibt den Schutz gegen Staub und Strahlwasser, IK10 die Widerstandsfähigkeit gegen mechanische Stöße. Für eine Kameraanlage im Außenbereich ist diese Kombination häufig sinnvoll – sie ersetzt jedoch nicht die Prüfung von Abmessungen, Kabelabdichtung, Wärmeentwicklung, Befestigung und Wartungszugang.

Entscheidend ist immer das gesamte installierte System. Ein korrekt ausgewähltes Gehäuse kann nur dann seinen Schutz erfüllen, wenn Kabelverschraubungen, Dichtungen, Wand- oder Mastdurchführung sowie die eingebauten Geräte zur Einsatzumgebung passen.

IP- und IK-Schutzarten beantworten unterschiedliche Fragen

IP und IK werden oft zusammen genannt, sind aber keine austauschbaren Kennzeichnungen. Die IP-Schutzart bewertet das Eindringen von Fremdkörpern und Wasser. Die IK-Klasse beschreibt die Widerstandsfähigkeit eines Gehäuses gegen mechanische Einwirkungen.

Kennzeichnung	Beantwortet die Frage	Bedeutung für CCTV-Außeninstallationen
IP65	Wie gut schützt das Gehäuse gegen Staub und Wasser?	Staubdicht und gegen Wasserstrahlen geschützt
IK10	Wie widerstandsfähig ist das Gehäuse gegen Stoßeinwirkung?	Hohe Stoßfestigkeitsklasse, die bei exponierten Montageorten relevant sein kann
IP65 IK10	Schutz vor Umwelteinflüssen und mechanischer Belastung	Sinnvoll, wenn beide Risiken bei der Planung berücksichtigt werden müssen

Bei IP65 steht die erste Ziffer 6 für Staubdichtheit. Die zweite Ziffer 5 steht für Schutz gegen Wasserstrahlen aus beliebiger Richtung. Daraus folgt nicht, dass ein Gehäuse für Untertauchen, dauerhaftes Überfluten oder Hochdruckreinigung ausgelegt ist. Solche Belastungen erfordern eine spezifisch passendere Schutzart und eine Prüfung der gesamten Einbausituation.

IK10 ist die höchste gebräuchliche IK-Klasse nach IEC 62262 und steht für eine Stoßenergie von 20 Joule unter den definierten Prüfbedingungen. Für die Praxis heißt das nicht, dass jede reale Gewalteinwirkung folgenlos bleibt. Einfluss haben unter anderem der Auftreffpunkt, die Montagefläche, die Verriegelung, die Materialstärke sowie Aussparungen und Kabeldurchführungen.

Die Schutzart gilt nicht automatisch für die fertige Installation

Die Kennzeichnung bezieht sich auf das Gehäuse in seiner vorgesehenen Konfiguration. Nachträglich gebohrte Öffnungen, ungeeignete Kabelverschraubungen oder eine gequetschte Türdichtung können den Schutz beeinträchtigen. Das gilt besonders bei CCTV-Anlagen, in denen Stromversorgung, PoE-Switch, Überspannungsschutz, Spleißkassette oder Mobilfunkrouter gemeinsam untergebracht werden.

Auch Komponenten außerhalb des Gehäuses müssen separat bewertet werden:

Kamera und Objektivgehäuse
Netzteil, PoE-Injektor oder Switch
Steckverbinder und Patchkabel
Antennenanschlüsse und Koaxialdurchführungen
externe Wand- oder Mastbefestigungen
Zuleitung und deren Übergang in das Gehäuse

Ein IP65-IK10-Gehäuse kann damit ein wichtiger Teil eines robusten Aufbaus sein, ist aber keine pauschale Schutzgarantie für jede Kameraanlage.

Platz für Geräte und Kabel richtig berechnen

Die Außenmaße allein reichen für die Gehäuseauswahl nicht aus. Planen Sie mit dem verfügbaren Innenraum und berücksichtigen Sie, dass Kabel, Biegeradien, Hutschienen, Montageplatten und Luftzirkulation ebenfalls Platz benötigen. Ein Gehäuse, das auf dem Papier gerade passt, ist häufig schwer zu verdrahten und später nur mit hohem Aufwand zu warten.

Erstellen Sie vor der Bestellung eine einfache Einbauliste. Notieren Sie nicht nur die Geräteabmessungen, sondern auch deren Position, Anschlüsse und Wärmeabgabe.

Was in die Platzplanung gehört

Berücksichtigen Sie insbesondere:

Aktive Geräte: PoE-Switch, Medienkonverter, Router, Spannungswandler oder USV-Komponenten.
Passive Komponenten: Hutschienenklemmen, Sicherungshalter, Überspannungsschutz, Erdungsklemmen und Spleißablagen.
Kabelreserve: Service-Schlaufen erleichtern Reparaturen, dürfen jedoch keine Lüftungswege versperren.
Biegeradien: Netzwerkkabel, Glasfaser, Koaxial- und Stromkabel benötigen jeweils ausreichend großen Radius.
Tür- oder Deckelbewegung: Leitungen dürfen beim Öffnen nicht gespannt, geknickt oder abgerissen werden.
Montagefläche: Eine Montageplatte, Hutschiene oder Innenrahmen benötigt eigene Tiefe und Befestigungsfreiheit.
Arbeitsraum: Klemmen, Schrauben und Ports müssen mit Werkzeug erreichbar bleiben.

Als praktische Reserve sollte nicht jede freie Fläche vollständig belegt werden. Zusätzlicher Raum erleichtert die Wärmeabfuhr und hält Erweiterungsoptionen offen. Besonders bei PoE-Verteilern kann ein scheinbar kompakter Aufbau durch viele Patchkabel und Stromzuführungen schnell unübersichtlich werden.

Abmessungen an einem konkreten Größenvergleich einordnen

Für mittlere Außeninstallationen kann ein Stahlgehäuse mit 500 × 400 × 200 mm passend sein, wenn die Komponenten überschaubar bleiben. Das IB542 Außengehäuse mit IP65 und IK10 ist in dieser Größe dokumentiert und besteht aus 1,2 mm verzinktem, pulverbeschichtetem Stahl.

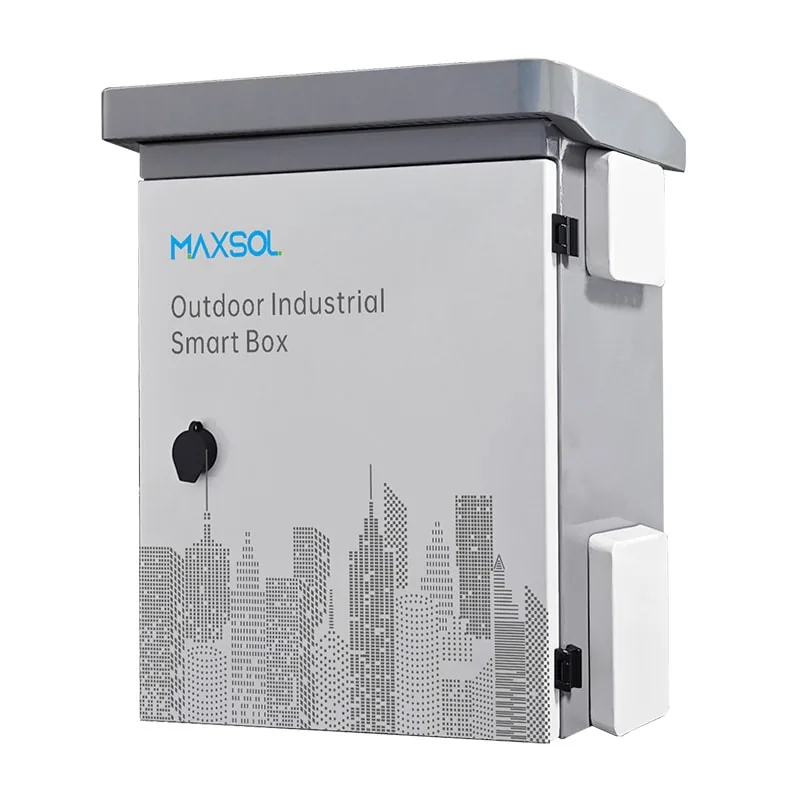

Für Projekte mit mehr Kabelzuführungen, größeren Netzteilen oder zusätzlicher Verteilung kann mehr Tiefe besonders wertvoll sein. Das IB552 Außengehäuse mit IP65 und IK10 misst 550 × 450 × 280 mm und bietet gegenüber einer flacheren Ausführung mehr Raum für die räumliche Trennung von Strom-, Daten- und Schutzkomponenten.

Die Maße sind ein Ausgangspunkt, keine automatische Eignungszusage. Prüfen Sie die tatsächlichen Abmessungen aller vorgesehenen Komponenten einschließlich Stecker, Leitungsführung und Befestigungsmaterial.

Stahl und ABS passend zur Umgebung vergleichen

Verzinkter Stahl und ABS sind für Außengehäuse unterschiedliche, nicht grundsätzlich bessere Materialoptionen. Die Wahl hängt von den mechanischen Risiken, dem Gewicht, dem Montageuntergrund, dem benötigten Innenraum und der vorgesehenen Nutzung ab.

Kriterium	Verzinkter, pulverbeschichteter Stahl	ABS
Mechanische Priorität	Kann für robuste, stoßbeanspruchte Installationen geeignet sein	Muss anhand der jeweiligen IK-Klasse bewertet werden
Gewicht	Tendenziell höher	Tendenziell leichter
Bearbeitung vor Ort	Bohrungen müssen sorgfältig gegen Korrosion und Undichtheit geschützt werden	Auch hier müssen Bohrungen und Kabeleinführungen fachgerecht abgedichtet werden
Elektrische Einbindung	Erdungs- und Potentialausgleichskonzept besonders beachten	Erdung aktiver Geräte und Schutzeinrichtungen bleibt dennoch relevant
Typische Planung	Verteilung, Netzwerk- und Stromtechnik an zugänglichen oder exponierten Standorten	Abzweig-, Verteil-, Batterie-, Steuer- und Überwachungsanwendungen je nach Projekt

Ein dokumentiertes Beispiel für ein Kunststoffgehäuse ist die IP65-ABS-Verteilerbox IP652. Sie misst 600 × 500 × 220 mm, hat ein 4-mm-ABS-Gehäuse, Schutzart IP65 und Stoßfestigkeit IK09. Sie ist für Abzweig-, Verteil-, Batterie-, Steuer- und Überwachungsanwendungen vorgesehen. Wer ausdrücklich IK10 benötigt, sollte diesen Unterschied nicht übersehen: IK09 und IK10 sind verschiedene Schutzklassen.

Materialwahl nicht allein an der IP-Klasse festmachen

Zwei Gehäuse können beide IP65 tragen und dennoch sehr unterschiedlich für ein Projekt geeignet sein. IP65 beantwortet nicht, wie viel Innenlast getragen werden kann, wie sich das Material bei Sonneneinstrahlung verhält, wie viele Kabeleinführungen sinnvoll untergebracht werden können oder ob die gewählte Befestigung für den Mast ausreicht.

Prüfen Sie deshalb zusätzlich:

Gewicht der eingebauten Geräte und Montageplatte
Zugangsmöglichkeiten für unbefugte Personen
mögliche Stoß- oder Vandalismusrisiken
direkte Sonne und daraus folgende Innentemperatur
chemische Belastung oder korrosionsfördernde Umgebung
Befestigungsuntergrund und Auszugskräfte
Anforderungen an Potentialausgleich und Überspannungsschutz

Wand- oder Mastmontage von Anfang an planen

Die Montageart beeinflusst nicht nur die Stabilität, sondern auch Kabelverlauf, Wasserführung, Wartungszugang und Sichtbarkeit. Sowohl IB542 als auch IB552 unterstützen laut dokumentiertem Produktkontext Wand- oder Mastmontage. Welche Variante geeignet ist, ergibt sich aus dem Standortkonzept.

Wandmontage: tragfähigen Untergrund und Wasserweg prüfen

Bei einer Wandmontage sind tragfähiger Untergrund, geeignete Befestigungsmittel und ein sinnvoller Leitungsverlauf wichtig. Das Gehäuse darf nicht auf einer unebenen Fläche verspannt montiert werden, weil sich Tür oder Dichtung dadurch ungünstig verhalten können.

Achten Sie auf folgende Punkte:

Befestigungsmittel passend zu Beton, Mauerwerk, Stahl oder anderer Konstruktion wählen.
Leitungen möglichst so zuführen, dass kein Wasser entlang der Kabel in Einführungen gedrückt wird.
Öffnungsrichtung und Wartungsfläche vor dem Gehäuse freihalten.
Kabel nicht zwischen Gehäuse und Wand einklemmen.
Bei Außendämmung die geeignete Befestigungslösung projektbezogen planen.
Bei freier Bewitterung prüfen, ob ein zusätzlicher Wetterschutz die Belastung der Tür- und Kabelbereiche reduziert.

Mastmontage: Durchmesser, Schwingung und Zugentlastung berücksichtigen

An Masten ist die Umgebungsbelastung oft höher: Wind kann Schwingungen erzeugen, Leitungen hängen vertikal und die Arbeitshöhe erschwert Wartungen. Ermitteln Sie daher Mastdurchmesser, Material, Wandstärke, mögliche Kollisionen mit Antennen oder Kamerahaltern und den Zugang für Montagepersonal.

Wichtige Kontrollpunkte sind:

Kompatibilität des Montagezubehörs mit Mastform und Mastdurchmesser
sichere Ausrichtung des Gehäuses und zugängliche Türöffnung
Zugentlastung für vertikale Leitungen
Schutz vor Scheuern an Mastkanten und Schellen
ausreichender Abstand zu bewegten oder schwingenden Anbauteilen
sinnvolle Positionierung von Kabelschlaufen, ohne Wasseransammlungen zu fördern

Ein häufiger Fehler ist die Montage des Gehäuses erst nach der vollständigen Kameraplanung zu betrachten. Besser ist es, Standort, Kamera, Energieversorgung, Netzwerkweg und Servicezugang als eine Einheit zu planen.

Kabeleinführung, Erdung, Kühlung und Wartung

Die meisten Probleme bei Außenverteilern entstehen nicht durch die Gehäusewand, sondern an Übergängen: Kabeleinführungen, Dichtungen, Scharniere, Erdungspunkte und nachträglich ergänzte Komponenten verdienen deshalb besondere Aufmerksamkeit.

Kabeleinführungen dauerhaft dicht ausführen

Für jede Leitung sind Durchmesser, Mantelmaterial, Zugrichtung und Abdichtmethode relevant. Verwenden Sie passende Kabelverschraubungen oder andere für die Anwendung vorgesehene Einführungslösungen. Nicht belegte Öffnungen müssen mit geeigneten Verschlüssen geschlossen werden.

Vermeiden Sie insbesondere:

Kabeldurchführungen ohne Zugentlastung
zu große Bohrungen mit improvisierter Abdichtung
mehrere Kabel in einer Verschraubung, wenn diese dafür nicht ausgelegt ist
nach oben offene oder ungünstig wasserführende Einführungen
beschädigte Kabelmäntel im Bereich der Dichtung
unverschlossene Reserveöffnungen

Wenn Leitungen von oben, unten oder seitlich eingeführt werden, hängt die beste Lösung von der konkreten Einbaulage ab. Wichtig ist, dass sich an der Einführung kein dauerhafter Wasserweg ins Gehäuse bildet und dass die Türdichtung nicht durch Kabel beeinträchtigt wird.

Erdung und Überspannungsschutz als Anlagenaufgabe behandeln

Bei metallischen Gehäusen gehört die Einbindung in das Erdungs- und Potentialausgleichskonzept zur Planung. Wie diese konkret umzusetzen ist, richtet sich nach dem elektrischen Aufbau, der Netzform, dem Standort und den geltenden Vorgaben. Die Entscheidung darf nicht allein aus der Gehäusematerialwahl abgeleitet werden.

Für CCTV-Anlagen mit langen Außenleitungen, PoE-Strecken oder Komponenten auf Masten ist zudem ein standortbezogenes Schutzkonzept wichtig. Klären Sie unter anderem:

Wo Strom- und Datenleitungen ins System eintreten
Welche Überspannungsschutzgeräte für die verwendeten Schnittstellen vorgesehen sind
Wie Erdung, Schirmung und Potentialausgleich zusammenwirken
Ob unterschiedliche Gebäudeteile oder Außenanlagen Potenzialunterschiede aufweisen können
Welche Wartungs- und Prüfintervalle für die Anlage festgelegt sind

Die konkrete Auslegung elektrischer Schutzmaßnahmen sollte durch fachkundige Planer oder Elektrofachkräfte erfolgen.

Wärme und Kondensat nicht unterschätzen

Ein dichtes Außengehäuse begrenzt den Luftaustausch. Das ist für Staub- und Wasserschutz hilfreich, kann aber die Wärmeabgabe aktiver Komponenten erschweren. PoE-Switches, Netzteile, Gleichspannungswandler und Batterieladesysteme können Wärme erzeugen. Zusätzlich können Sonne und dunkle Gehäuseoberflächen die Temperatur im Inneren erhöhen.

Ermitteln Sie daher vorab:

Leistungsaufnahme und Verlustwärme aller Geräte.
Zulässigen Temperaturbereich jedes einzelnen Geräts.
Lokale Wärmequellen wie direkte Sonneneinstrahlung.
Mögliches Kondensat durch Temperaturwechsel.
Auswirkungen zusätzlicher Lüftungs- oder Klimakomponenten auf die Schutzart.

Nicht jede Installation benötigt eine aktive Klimatisierung. Umgekehrt darf ein Bedarf dafür nicht durch unzulässige Eigenbaulösungen beantwortet werden: Ungeschützte Lüftungsöffnungen können die angestrebte IP-Schutzart beeinträchtigen. Bei hitzeempfindlichen Komponenten kann ein größerer Innenraum, ein anderer Montageort, Verschattung oder ein speziell geplantes Thermokonzept die bessere Lösung sein.

Wartung muss ohne Neuabdichtung möglich bleiben

Planen Sie Wartungsarbeiten schon bei der Erstinstallation. Techniker sollten Geräte ablesen, Sicherungen prüfen, Anschlüsse kontrollieren und Komponenten wechseln können, ohne Kabel zu stark zu bewegen oder die Dichtung unnötig zu belasten.

Eine praxistaugliche Wartungsroutine umfasst:

Sichtprüfung von Gehäuse, Scharnieren, Verschlüssen und Dichtung
Kontrolle der Kabelverschraubungen auf festen Sitz und Schäden
Prüfung auf Feuchtigkeit, Kondensat, Staubansammlungen oder Korrosion
Prüfung der Beschriftung von Strom-, Netzwerk- und Schutzleitungen
Kontrolle von Zugentlastungen, Biegeradien und Türbewegung
Überprüfung von Erdungs- und Schutzverbindungen gemäß Anlagenkonzept
Dokumentation von Änderungen an Belegung und Kabelführung

Auswahlcheckliste für CCTV-Außengehäuse

Nutzen Sie diese Checkliste, bevor Sie ein IP65-IK10-Gehäuse für CCTV festlegen:

Häufige Fragen zu IP65- und IK10-Gehäusen

Ist IP65 wasserdicht?

IP65 bedeutet staubdicht und geschützt gegen Wasserstrahlen. Es bedeutet nicht automatisch Schutz bei Untertauchen, Überflutung oder jeder Form von Hochdruckreinigung. Entscheidend sind außerdem Dichtungen, Kabeleinführungen und die tatsächliche Montage.

Reicht IP65 für eine Außenkamera aus?

Das kann ausreichen, wenn die konkrete Wasserbelastung und der Installationsaufbau dazu passen. Es muss aber auch geprüft werden, ob Kamera, Stecker, Kabel und Netzwerktechnik für den jeweiligen Außenbereich geeignet sind.

Warum ist IK10 bei CCTV-Anlagen relevant?

IK10 kann wichtig sein, wenn ein Gehäuse an öffentlich zugänglichen, leicht erreichbaren oder anderweitig stoßgefährdeten Stellen montiert wird. Die IK-Klasse bewertet jedoch nicht den Schutz gegen Wasser, Staub, Manipulation oder unbefugtes Öffnen.

Kann ein Kunststoffgehäuse eine Alternative zu Stahl sein?

Ja, wenn Schutzart, IK-Klasse, Innenraum, Befestigung und Einsatzumgebung zum Projekt passen. Ein ABS-Gehäuse mit IP65 und IK09 ist nicht automatisch mit einem IP65-IK10-Stahlgehäuse gleichzusetzen; die Anforderungen sollten einzeln abgeglichen werden.

Vergleichen Sie die verlinkten Maxsol-Modelle abschließend mit Ihrer benötigten Portzahl, Last, Leitungslänge, Stromversorgung, Umgebung und den Anforderungen an Verwaltung und Wartung.
