Datenblatt
Solar-IoT-PoE-Switch

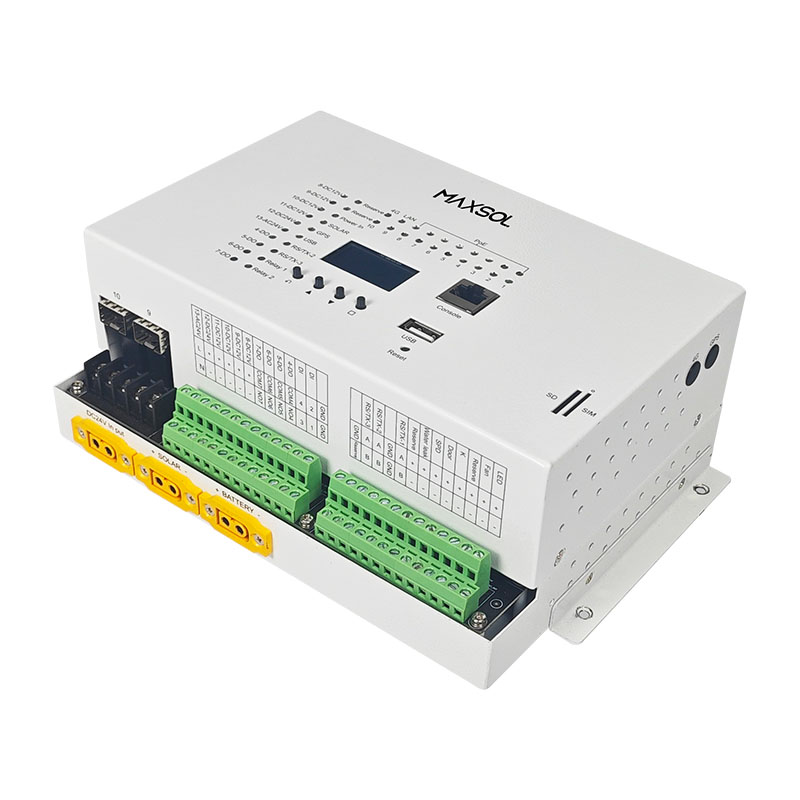

Gemanagter industrieller Solar-IoT-Switch 8GE+2GF
ModellIOTM2802SFG-S
Verwaltbarer 8GE+2GF-Solar-PoE-Switch für abgelegene industrielle IoT-Netzwerke. Mit 90W-PoE, Batterieüberwachung und 4G-Uplink. Ideal für Systemintegratoren.
Merkmale
- Gemanagter industrieller Solar-PoE-Switch 8GE + 2GF mit IoT-Funktionen | BT 90 W | 120 W Leistungsbudget | PV- und Batterieüberwachung
- 1*RJ45-OOB-Port, 1*RJ45-Konsolenport, 1*USB-Port, 1*SIM-Steckplatz
- Port 1-8: IEEE802.3af/at; Port 1-2: IEEE802.3bt; Port 3-4: 24V PoE
- 1,3-Zoll-OLED-Bildschirm
- Leistungseingang: Solar DC24V, Netz AC100-240V 50/60Hz / Adapter Stromversorgung DC24V
- Stromausgänge: 1* AC24V, 1* DC24V, 4* DC12V
- Anzeige: DC24V-Betrieb, Alarmanzeigeleuchten, Schnittstellenanzeigeleuchten, Statusanzeigeleuchten usw.
- Unterstützt transparente serielle Datenübertragung sowie MQTT, TCP/IP, HTTP, HTTPS usw.
- Betriebstemperatur: -40°C-75°C
IOTM2802SFG-S
Spezifikationen
Merkmale
- Modell
- IOTM2802SFG-S
- Hochintegriertes Design
- Integriert Solar-, IoT-, Kommunikations-, PoE- und intelligente O&M-Technologien für eine einfachere Installation.
- Sicher & effizient
- Verwendet fortschrittliche Technologie und hochwertige Materialien, um eine hocheffiziente Solarumwandlung zu erreichen und Sicherheit und Stabilität zu gewährleisten
- Umweltfreundlich und energieeffizient
- Verursacht keine Umweltverschmutzung und verringert die Abhängigkeit von herkömmlichen Energiequellen.
- Intelligente Fernbetriebsführung und Wartung
Bietet vorausschauende Warnmeldungen auf Basis von Schwellenwerten, Echtzeit-Störungsbearbeitung und nachträgliche Analysen. Dadurch steigt die Verfügbarkeit, während die Betriebs- und Wartungskosten sinken.
- Intelligente Gehäuseverwaltung
Intelligente Temperaturregelung mit automatischer Lüfterschaltung anhand eines Temperaturgrenzwerts.
Netzstromüberwachung: Spannung, Strom, Über-/Unterspannung, Überstromalarm und automatische Fernwiedereinschaltung.
Überspannungsschutzstatus über Telemetrie.
Echtzeit-Erkennung von Temperatur, Luftfeuchtigkeit und Türstatus.
Beleuchtung in Verbindung mit dem Türstatus (Lichter an, wenn sich die Tür öffnet).
Wasser-Immersionserkennung mit proaktivem Alarm.
Spezifikationen
- Schnittstellen
8*10/100/1000M RJ45 Ports
1*RJ45-OOB-Verwaltungsport
1*RJ45 Konsole
2*1000M-Glasfaserports
1*USB-Port
1*SIM-Steckplatz
- I/O-Schnittstellen
- 4 Kanäle von DI und 4 Kanäle von DO
- Serielle Schnittstellen
- 3 Kanäle insgesamt für RS232/RS485
- Prozessor
- Quad-Core-Cortex-AT-Prozessor mit 1.2GHz Haupttakt
- Relais
- 1 NO, 1 NC
- Ausgangsleistung
1* AC24V
1* DC24V
4* DC12V
- Batterie
Nennspannung 24V (Max 25,6V)
Nennkapazität 30AH
Gesamtenergie 720wh
- PoE
Port 1-8: IEEE802.3af/at
Port 1-2: IEEE802.3bt
Port 3-4: 24V PoE
- Betriebstemperatur
- -40°C - +75°C
- Kommunikationsmethode
- 4G und Glasfaser oder RJ45 Uplink
- OLED-Bildschirm
- 1,3-Zoll-OLED-Bildschirm
- Stromversorgungseingang
- Solarbetrieb mit DC24V
- Anzeigen
- DC24V-Betrieb, Alarmanzeigeleuchten, Schnittstellenanzeigeleuchten, Statusanzeigeleuchten usw.
- Schutzart
- IP20
- Abmessungen (H × W × D)
- 163,5*216*88,7mm
- Gewicht
- Nettogewicht: 1,90 kg
Energiemanagement
- Energiemanagement
Unterstützt eine unabhängige 4-Kanal-DC12V-Steuerung mit einem maximalen Strom von 2,5 A. Es ermöglicht die Fernaktivierung oder Deaktivierung einzelner Stromkanäle und verfügt über einen automatischen Überstrom- und Kurzschlussschutz mit Alarmmeldungen.
Unterstützt 1-Kanal-DC24V mit einem maximalen Strom von 2,5 A. Es kann ein einkanaliges Netzteil aus der Ferne ein- oder ausschalten, unterstützt den automatischen Überstrom- und Kurzschlussschutz und meldet Alarme;
Unterstützt 1-Kanal-AC24V mit einem maximalen Strom von 2,5A. Es kann eine einkanalige Stromversorgung aus der Ferne ein- oder ausschalten und unterstützt den Überstromschutz mit Alarmmeldungen.
- Batteriemanagement
Unterstützung des Batterielademanagements;
Unterstützung des Batterieentlademanagements;
Unterstützt den Verpolungsschutz der Batterie;
Unterstützung des Batterieüberladungsschutzes;
Unterstützung des Überentladungsschutzes der Batterie;
Tieftemperaturschutz für die Batterieladung (Ladung endet, wenn die Temperatur unter 0°C fällt);
Niedrigtemperaturschutz für Batterieentladung (Entladung stoppt, wenn die Temperatur unter -20 °C liegt);
Hochtemperaturschutz für die Batterieladung (Laden bei Temperaturen über 70 °C einstellen);
Hochtemperaturschutz bei Batterieentladung (Entladung stoppt, wenn die Temperatur 70°C übersteigt).
- Verwaltung serieller Ports und DI/DO
Unterstützt 3 serielle 485/232-Schnittstellen und 4-Kanal-DI/DO-Schaltsignale;
Serielle Schnittstellen und DI/DO lassen sich aus der Ferne schalten; der Verbindungsstatus der seriellen Schnittstellen und Schaltkontakte wird angezeigt;
Unterstützt die Erkennung des seriellen Ports TX und RX-Verkehrs;
Unterstützt die Konfiguration von seriellen Portbaudraten, Startbits, Paritätsbits, Stopbits, Flusssteuerung und anderen Parametern sowie eine transparente Übertragung von seriellen Portdaten, die Ethernet-Verkapselungsinhalte wie TCP/IP- und Portnummernkonfiguration unterstützt;
Kontrollleuchten zeigen den Verbindungsstatus der seriellen Schnittstellen und DI/DO an.
- Netzwerkverwaltung des Switches
Unterstützung von Jumbo-Frames, um eine stabile und zuverlässige Übertragung großer Datenrahmen zu gewährleisten;
Unterstützt Flusskontrolle und automatische Anpassung der Senderate;
Unterstützung der 802.1Q VLAN-Funktion, um verschiedene Dienste ohne Interferenzen aufzuteilen;
Unterstützung der MAC-Adress-Whitelist und der sicheren Zugangs-Authentifizierung;
Unterstützt Portverkehrsstatistiken.
- 4G-LTE-Verwaltung
Unterstützung der Fernanzeige des 4G-Status, wie z. B. erhaltene Adressen, Modulfrequenzbandinformationen und Signalstatus;
Einstellungen der Netzpriorität: Priorität 4G/Priorität drahtgebundene Übertragung;
Unterstützung der manuellen Änderung der APN-Einstellungen;
Erkennt, ob eine SIM-Karte eingesetzt ist.
- Solarsteuerung und -management
Unterstützt das Lesen und Anzeigen von Spannung, Strom und Leistung von Solarpaneelen;
Unterstützung beim Lesen des Batteriestatus;
Erfasst tägliche Batteriedaten: minimale und maximale Spannung, maximaler Lade- und Entladestrom, maximale Lade- und Entladeleistung, geladene und entladene Amperestunden sowie erzeugte und verbrauchte Energie.
Unterstützt das Lesen der Betriebstage des Geräts, die Anzahl der Überentladungen und die Anzahl der vollständigen Ladungen.
- Systemmanagement
Unterstützung der Verwaltung von Benutzernamen und Passworten;
Unterstützung der Anzeige von Software- und Hardwareversionen;
Unterstützung des Remote-Upgrades von Firmware und Konfiguration;
Unterstützung des Remote-Neustarts;
Unterstützung des Zurücksetzens auf Werkseinstellungen;
Unterstützt Zeitsynchronisierung per NTP.
