Datenblatt
Netzwerk-Switch

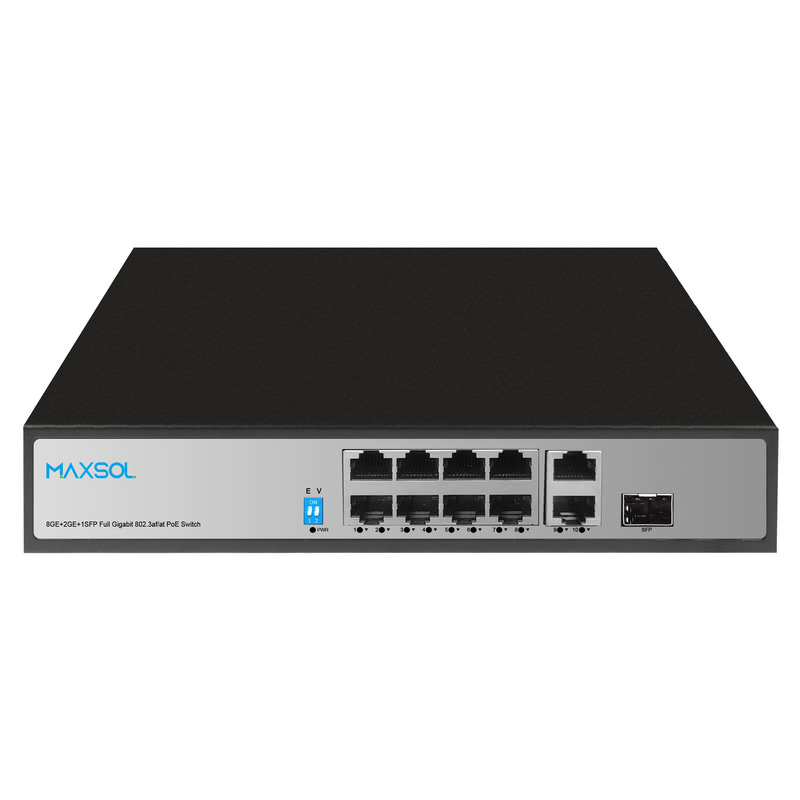

PS1802FG: 8-Port-Gigabit-PoE+-Switch mit RJ45/SFP
ModellPS1802FG
Der PS1802FG bietet 8 Gigabit-PoE+-Ports, 2 Gigabit-RJ45-Uplinks, 1 SFP-Steckplatz, VLAN-Isolierung, Extend-Modus und PoE-Watchdog für CCTV-Netze.
Merkmale
- Voll-Gigabit-PoE-Switch mit 8GE + 2GE + 1GF
- Ports 1–8 unterstützen IEEE 802.3af/at PoE, bis zu 30W pro Port
- Unterstützt Smart Watchdog, VLAN und Extend Modus
- Internes 120W-Netzteil inklusive
- Automatische Aushandlung mit 10/100/1000Mbps und Auto-MDI/MDI-X
- Wire-Speed-Weiterleitung an allen Ports
- Für Tischaufstellung, Wandmontage und Rackmontage geeignet
PS1802FG
Spezifikationen
Schnittstellen
- Modell
- PS1802FG
- Feste Ports
8 × 10/100/1000Base-T/TX-PoE-Ports (Daten/Strom)
2*10/100/1000Base-T/TX Uplink RJ45 Ports (Daten)
1* 10/100/1000Base-T/TX-SFP-Port (Daten)
PoE
- PoE-Port
- Port 1-8 unterstützt PoE
- Merkmal
Der DIP-Switch konfiguriert die Portfunktionen und aktiviert standardmäßig die Portpriorität.
E: erweitert die Übertragungsstrecke auf 300 m und stellt die Geschwindigkeit eines einzelnen Ports automatisch auf höchstens 10 Mbit/s ein; alle anderen Ports arbeiten bis 100 m mit 100/1000 Mbit/s.
V: aktiviert Portisolierung und VLAN auf den Ports 1–8.
D: aktiviert die AI-PoE-Selbstheilung auf den Ports 1–8; PoE Watchdog erkennt und behebt Kameraverbindungsfehler automatisch.
- Netzwerkprotokoll
IEEE 802.3 10BASE-T;
IEEE 802.3i 10Base-T;
IEEE 802.3u 100Base-TX;
IEEE 802.3ab 1000Base-T;
IEEE 802.3x
- Merkmale der Ethernet-Ports
- 10/100Base-T(X) 10/100/1000 Base-T automatische Erkennung, Voll-/Halb-Duplex-MDI/MDI-X adaptiv
- Merkmale der Glasfaserports
- Gigabit-SFP-Port (Glasfasermodul nicht enthalten und separat zu bestellen; Optionen: Singlemode/Multimode, Einfaser/Zweifaser, LC)
- Weiterleitungsmodus
- Speichern und Weiterleiten
Switch-Eigenschaften
- Schaltleistung
- 22Gbps
- Pufferspeicher
- 4M
- MAC
- 4K
- Weiterleitungsrate
- 16.368Mpps
- Übertragung über verdrillte Adernpaare
10BASE-T: UTP Cat5 (≤300 Meter)
100BASE-TX: UTP Cat5 oder höher (≤100 Meter)
1000BASE-T: UTP Cat5 oder höher (≤100 Meter)
- PoE-Pinbelegung
- Standard 1/2(+), 3/6(-)
- MAX / Durchschnittliche Leistung pro Port
- 30W/15.4W
- Gesamtleistung / Eingangsspannung
- 120W
- Leistungsaufnahme
Bereitschaft: <2 W
Volllast:<120W
Physische Eigenschaften
- LED-Indikator
Leistungsanzeige: PWR (Grün)
Netzwerkanzeige: 1–8 (Link/Act, grün), 9–11 (Link/Act, grün)
- Stromversorgung
- Einbau-Stromadapter AC100 ~ 240V 50-60Hz, 120W
- Betriebstemperatur / Luftfeuchtigkeit
- -20 ~ + 55 ° C: 5 % ~ 90 % RH nichtkondensierend
- Lagertemperatur / Luftfeuchtigkeit
-40 ~ + 75 ° C
5%~95% RH, nicht kondensierend
- Abmessungen
- 220*145*45mm
- Netto-/Bruttogewicht
<1kg / <1.2kg
- Installationsmethode
- Tisch- oder Wandmontage
- Schutz
IEC61000-4-2 (ESD): Kontaktentladung ±8kV, Luftentladung ±15kV
IEC61000-4-5 (Blitz-/Überspannungsschutz): Versorgung CM±4kV/DM±2kV; Port ±6kV
- Schutzniveau
- IP30
Zertifizierung
- Zertifizierung
- CE, FCC, RoHS
Packungsinhalte
- Switch
- 1 Stück
- Stromkabel
- 1 Stück
- Kurzanleitung zur Installation
- 1 Stück
