Datenblatt
Stromversorgungszubehör

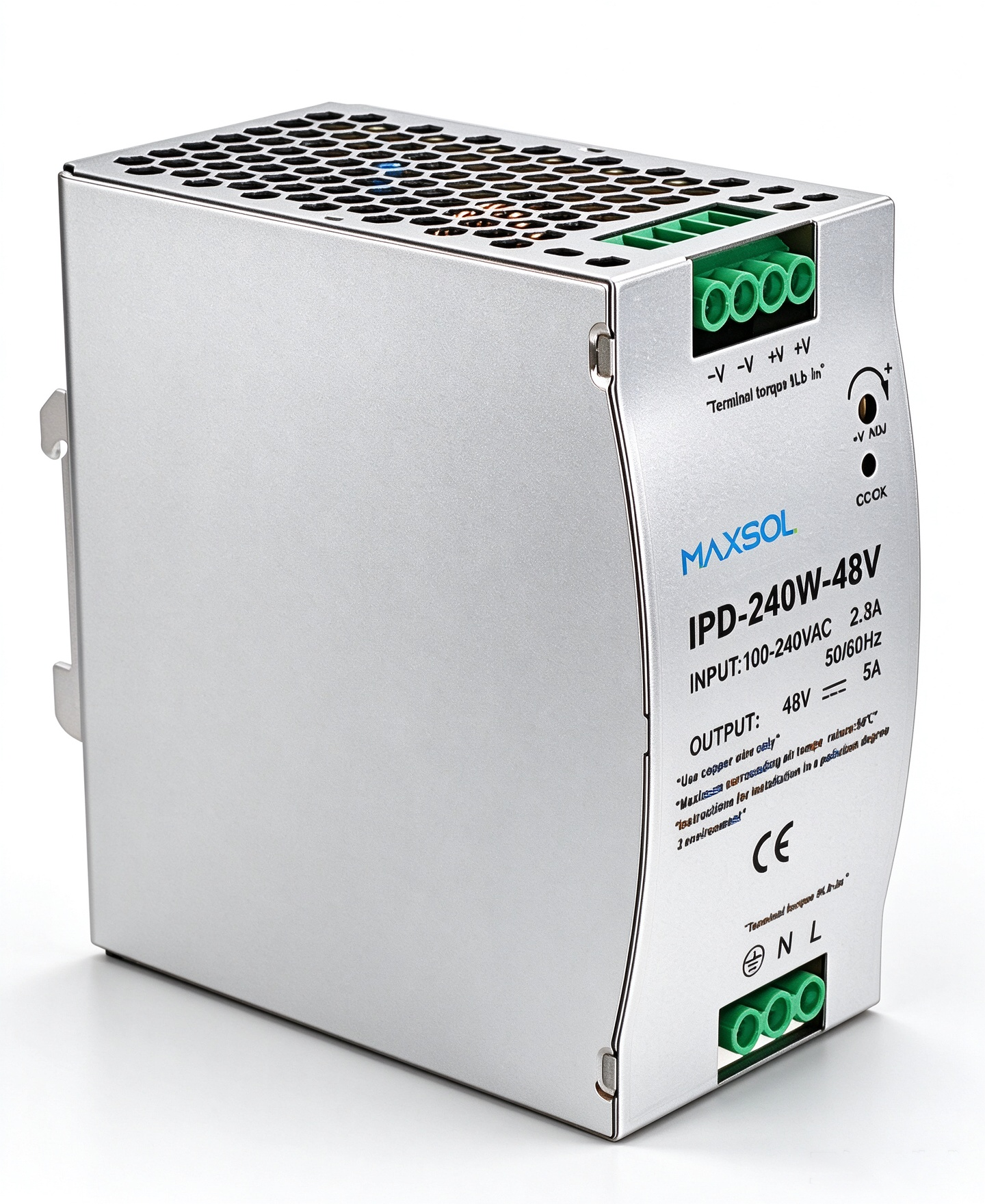

Industrielles DIN-Schienen-Netzteil, 48 V, 240 W
ModellIPD-240W-48V
DIN-Schienen-Netzteil mit 48 V, 240 W und 5 A Ausgangsstrom für industrielle Automatisierung. Mit hohem Wirkungsgrad und Überlastschutz.
Merkmale
- Industrie-Stromversorgung für DIN-Schienen (48 V/240 W)
- Ausgang: 48V DC, 5A (0–5A), 240W
- Restwelligkeit und Rauschen: 480mV
- Spannungseinstellung: 47.2–48.8V
- Eingang: 175–264 V AC, 47–63 Hz
- Eingangsstrom: 2A @230V
- Effizienz: 86 %
- Schutz: OLP / OVP / SCP
- Größe: 63 × 125,2 × 113,5 mm
- Montage: DIN-Schiene
IPD-240W-48V
Spezifikationen
Ausgang
- Modell
- IPD-240W-48V
- Gleichspannung
- 48V
- Nennstrom
- 5A
- Strombereich
- 0-5A
- Nennleistung
- 240W
- RESTWELLIGKEIT UND RAUSCHEN
- 480 mV
- Spannungsanpassungsbereich
- 47,2~48,8V
- SPANNUNGSTOLERANZ, Anmerkung 3
- ±2.0％
- Netzregelung
- ±0.5%
- Lastregelung
- ±1%
- Anlaufzeit
- ≤ 1000 ms/230VAC (Volllast)
- Überbrückungszeit (typ.)
- 30ms/230VAC (Volllast)
Eingang
- Spannungsbereich
- 175-264VAC
- Frequenzbereich (Hz)
- 47 ~ 63 Hz
- Wirkungsgrad (Typ)
- 86%
- Wechselstrom (Typ)
- 1.8A Max 220VAC
- Einschaltstrom (Typ)
- Kaltstart: <50A/230VAC
- Ableitstrom
- <0,75 mA/240VAC
Schutz
- Kurzschlussschutz
- Schutzmethode: Hiccup-Modus, automatische Wiederherstellung nach Beseitigung der Störung
- Überlastschutz
110% ~ 150% der Bemessungsleistung
Schutzmethode: Hiccup-Modus, automatische Wiederherstellung nach Beseitigung der Störung
- Schutzart
- Die Ausgangsspannung wird abgeschaltet; zur Wiederinbetriebnahme die Stromversorgung aus- und wieder einschalten
Zustand
- Arbeitstemperatur (°C)
- -25 bis +55°C, 20 bis 90% RH (nicht kondensierend)
- Lagertemperatur und Luftfeuchtigkeit
- -20 bis +85°C, 10 bis 95% RH
- Temperaturkoeffizient
- ±0.3‰（ 0 – 50℃ ）
- Vibrationsbeständigkeit
- 10-500Hz, 2g, 10 Minuten/Zyklus, jeweils 60 Minuten für X-, Y- und Z-Achsen
Sicherheitsnormen
- Spannungsfestigkeit (VAC)
- I/P-O/P:1.5KVAC,I/P-FG:0.5KVAC,OP-FG:0.5KVAC 60S
- Referenznorm für Sicherheit
- Entwickelt nach den Normen EN/UL60950-1 und GB4943
- Isolationswiderstand
- I/P-O/P,I/P-FG,O/P-FG: 100M Ohm/500VDC/25°C
Verpackung
- Produktabmessungen
- 63*125.2 *113.5(mm)(W*H*D)
- Gewicht
- 0,54 kg
