Datenblatt

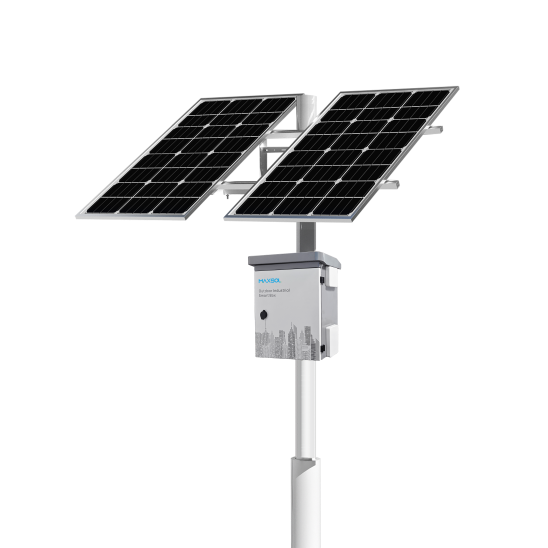

Solarstromversorgungssystem für CCTV
Solarstromversorgungssystem für CCTV
ModellCS400150
CS400150 | 400W150Ah 1920Wh Solarstromversorgungssystem
Das CS400150 Solarsystem mit 400W verfügt über eine LiFePO4-Batterie mit 150Ah (1920Wh) und ein integriertes IP65-Außengehäuse. Es bietet eine zuverlässige, stabile netzunabhängige Stromversorgung für Außenüberwachung und Fernüberwachung.
Das wetterfeste Gehäuse enthält den MPPT-Solarladeregler und das LiFePO4-Batteriesystem und gewährleistet einen sicheren Betrieb und effizientes Solarladen.
Merkmale
- CCTV Solarstromversorgung 400W/150Ah 1920Wh Lösung
- Monokristalline Solarmodule: 400W
- Batterie: 150Ah 12.8V LiFePO4 Batterie, 1920Wh
- 30A MPPT Regler
- DC Ausgang: 4 × DC11–14V 15A (max); 4 × DC12V 5A (max)
- IP65 Gehäuse, 500 × 400 × 200 mm
CS400150
Spezifikationen
CS400150 (150Ah12.8V 1920Wh)
Modell
- Modell
- CS400150 (150Ah12.8V 1920Wh)
Solarsystem
- Batterien
- LiFePO4-Batterien der Klasse A, 150Ah12.8V 1920Wh
- Solarregler
- 30A MPPT 12V Regler
- Solarmodul
- 2 Stück* 200W monokristallines Solarmodul
- DC-Ausgang
- 4 Anschlüsse DC11~14V 15A (max.); 4 Anschlüsse DC12V5A (max.)
Solarmodulspezifikationen
- STC-Spitzenleistung
- 200W *2PCS
- Material
- Hocheffiziente monokristalline Siliciumzelle, hochfester Aluminiumlegierungsrahmen
- Modulglas
- Extraweißes gehärtetes Glas
- Lebensdauer
- 25 Jahre
- Maximale Leistung (Pm)
- 200W
- Photoelektrischer Umwandlungswirkungsgrad (%)
- ≥20.4%
- Spannung bei Pmax(Vmp)
- 18V
- Strom bei Pmax (Imp)
- 10.96A
- Solarmodul-Leerlaufspannung (V)
- 22.0V
- Kurzschlussstrom — ISC (A)
- 11.62A
- Abmessungen des Moduls (L × W × H)
- 1480*670*30mm
- Modulgewicht (KG)
- 11 Kg*2PCS
- Rahmenmaterial und Abmessungen (mm)
- Eloxierte Aluminiumlegierung, 1.2mm
- Modulaufbau
- Gehärtetes Glas/EVA/Zelle/EVA-Rückseite
Spezifikation Solarladeregler
- Maximaler Ladestrom
- 30A
- Systemspannung
- 12V/24V automatische Erkennung
- Unterspannungsabschaltung (LVD)
- 10.8~11.8V/21.6~23.6V, SOC1~5(Standard: 11.2/22.4V)
- Wiederzuschaltung nach Unterspannung (LVR)
- 11.4~12.8V/22.8~25.6V (Standard: 12.0/24.0V)
- Überladeschutz
- 15.8/31.3V
- Maximale Spannung am PV-Anschluss
- 55V@-20℃;50V@25℃
- Maximale PV-Eingangsleistung
- 390/780W
- Tag-/Nacht-Schwellwert
- 3.0~20.0V (Standard: 8.0/16.0V)
- Tag-/Nacht-Verzögerungszeit
- 0~30min (Standard: 0min)
- MPPT-Nachführbereich
- (Batteriespannung + 2.0V) ~Voc*0.9 *2
- Ausgangsstrom
- 30A
- Maximaler Nachführwirkungsgrad
- >99.9%
- Maximaler Ladewirkungsgrad
- 98.0%
- Abmessungen
- 182*187.5*64
- Gewicht
- 1.3kg
- Eigenverbrauch
- ≤8mA(12V)
Batteriespezifikationen
- Batteriekapazität
- 12.8V/150AH (1920WH) LiFePO4 Batterie
- Nennkapazität
- 150Ah
- Nennspannung
- 12.8V
- Maximale Ladespannung
- 14.6 ± 0.2V
- Entladeschlussspannung
- 10 ± 0.2V
- Standardladestrom
- 15A
- Standardentladestrom
- 15A
- Maximaler Dauerladestrom
- 30A
- Maximaler Dauerentladestrom
- 30A
- Maximaler Spitzenentladestrom
- 90A
- Zyklenlebensdauer
- >2000 Zyklen
- Gewicht
- ≤ 12kg
- Betriebstemperatur
- Laden: 0~55℃; Entladen: -10~60℃
Batterieschutzplatine
- Ausgangsspannung
- 8.4V–14.6V
- Betriebsstrom
- ≤30A
- Betriebstemperatur
Betriebsbereich: -20℃–65℃;
Rücksetztemperatur nach Übertemperatur: 48℃
- Eigenverbrauch im Betrieb
- ≤50 µA
- Überladeschutzspannung
- 3.65V±0.05V
- Wiedereinschaltspannung nach Überladung
- 3.55V±0.10V
- Überspannungsschutzverzögerung
- 0.5–1.5s
- Überladeschutzstrom
- 25–35A
- Überstromschutzverzögerung
- 0.5–1.5s
- Tiefentladeschutzspannung
- 2.1V±0.100V
- Wiedereinschaltspannung nach Tiefentladung
- 2.4V±0.100V
- Tiefentladeschutzverzögerung
- 0.5–1.5s
- Tiefentladeschutzstrom
- 75–90A
- Kurzschlussschutzverzögerung
- 100~600µs
- Kurzschlussstrom
- 300A±50A
- Wiederanlaufbedingung nach Kurzschluss
- Last trennen
Spezifikation Außengehäuse (IB542)
- Abmessungen (Länge × Breite × Höhe)
- 500*400*200mm
- Gewicht(kg)
- 11.5
- Material
- Feuerverzinktes Stahlblech
- Dicke
- 1.2mm
- IP-Schutzart
- IP65
- Farbe
- Weiß + Grau
- Oberflächenbehandlung
- Elektrostatische Pulverbeschichtung
- Tür
- 1
- Lüfter
- (Optional)
- Wasserdichter Anschluss
- 4PCS
- Montageplatte für IP-Kamera/AP/CPE
- 4PCS
- Schlüssel
- 1PCS
- Erdungsanschluss
- 1PCS
Komplettpaket
- Abmessungen und Gewicht
Batterie / Gehäuse / Abmessungen: 460*250*535MM; 29.5KG
200W Solarmodul / Abmessungen: 1520*710*65MM; 11.00KG
Solarhalterung(SPB300): 600*500*300MM; 13.00KG
- Gewicht einschließlich Halterung und Zubehör
- 78KG
- Inhalt
2 × Solarmodul
1 × Gehäuse mit Batterie (DC-Ausgangsanschlüsse)
2 × Solarmodulhalterung
3 × Mastmontagesatz
1* Schraubenpackung
1 × Kurzanleitung
- Zertifikate
- CE, MSDS, UN38.3, DGM, Seetransportzertifikat
CS400150
Abmessungen

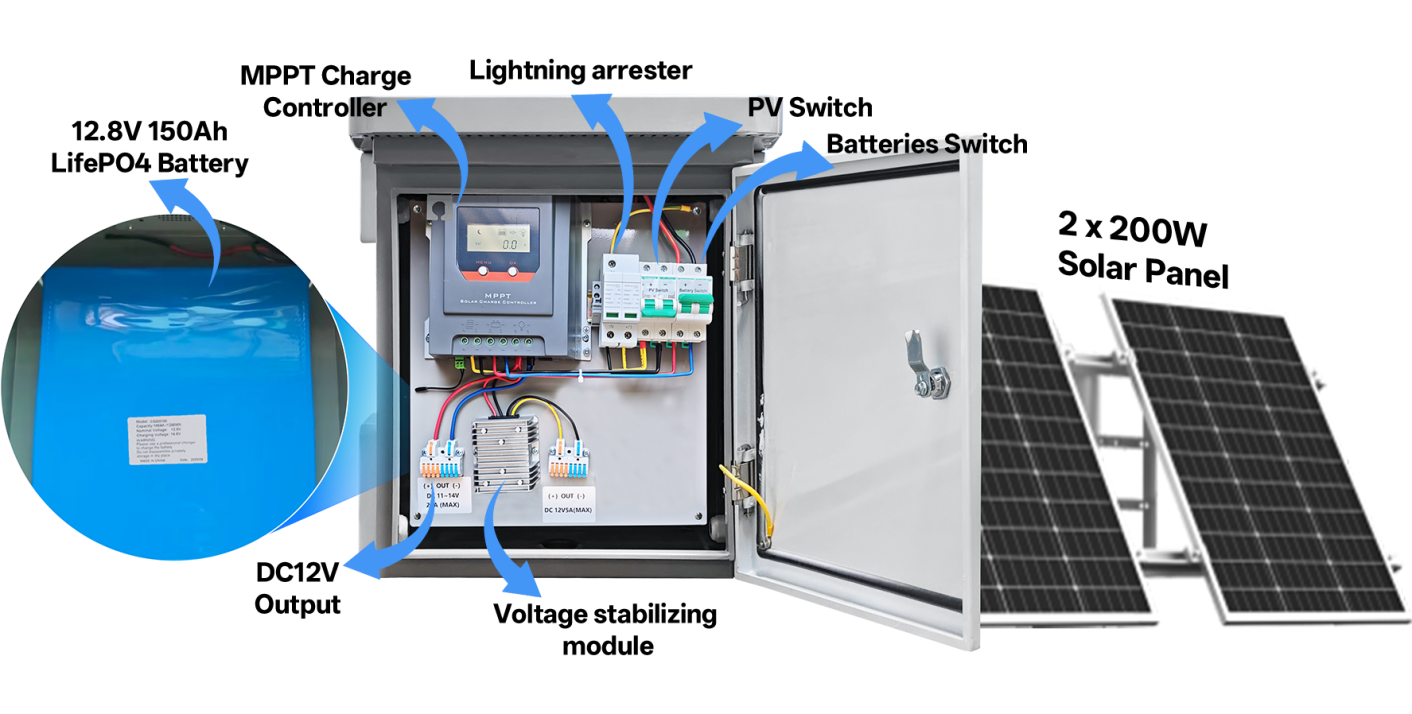

Übersetzung der Bildbeschriftungen
Die Originalabbildung bleibt erhalten; ihre englischen Beschriftungen sind in der folgenden Legende übersetzt.
- 12.8V150Ah LifePO4 Battery
- LiFePO4-Batterie 12.8V 150Ah
- MPPT Charge Controller
- MPPT-Solarladeregler
- Lightning arrester
- Überspannungsableiter
- PV Switch
- PV-Schalter
- Batteries Switch
- Batterieschalter
- 2 x 200W Solar Panel
- 2 x 200W Solarmodule
- DC12V Output
- DC12V-Ausgang
- Voltage stabilizing module
- Spannungsstabilisierungsmodul
CS400150

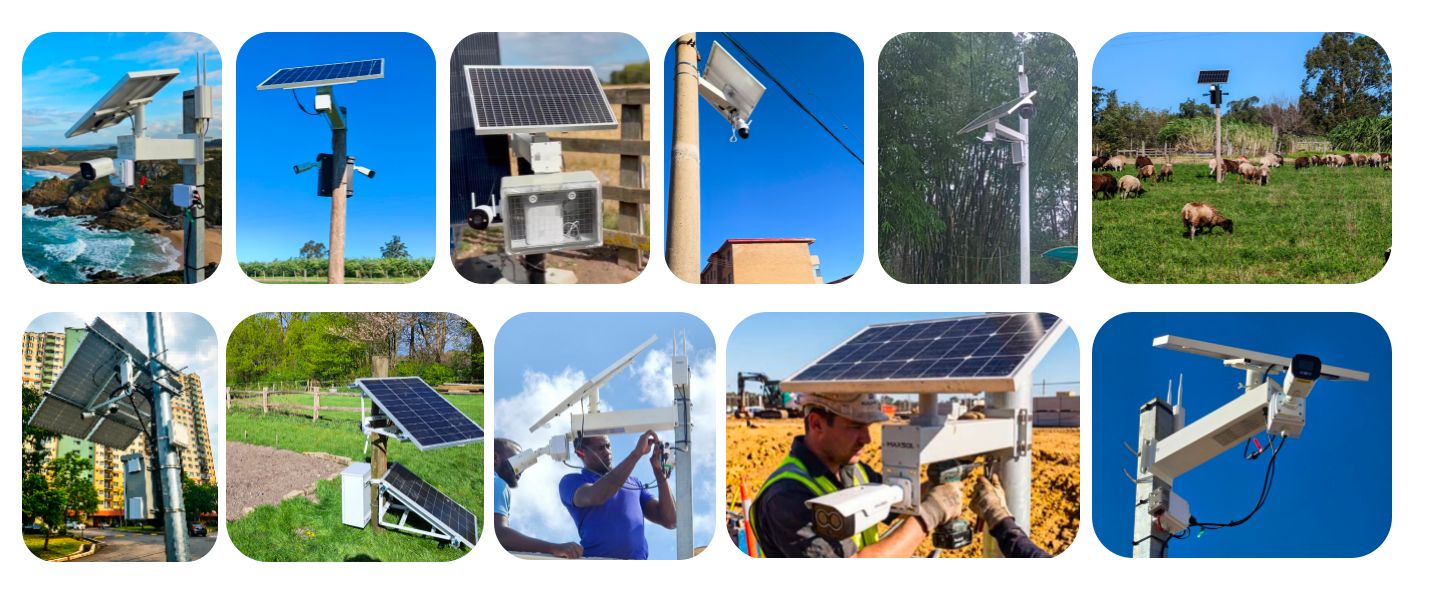

Typische Anwendungsbereiche
Das Solarstromversorgungssystem wird in zahlreichen Überwachungs- und Kommunikationsanwendungen im Außenbereich eingesetzt, darunter:
- CCTV-Überwachungssysteme
- Solarbetriebene Sicherheits- und Überwachungssysteme
- Drahtlose 4G/5G-Router und Kommunikationsgeräte
- Fernüberwachungsstationen ohne Netzanschluss
- Straßen- und Verkehrsüberwachungsprojekte
- Sicherheitssysteme für Baustellen
- Landwirtschaftliche Betriebe, Plantagen und Agrarüberwachung
- Industrie- und Perimetersicherungsanwendungen
- Smart-City- und Infrastrukturprojekte
