Datenblatt
Netzwerk-Switch

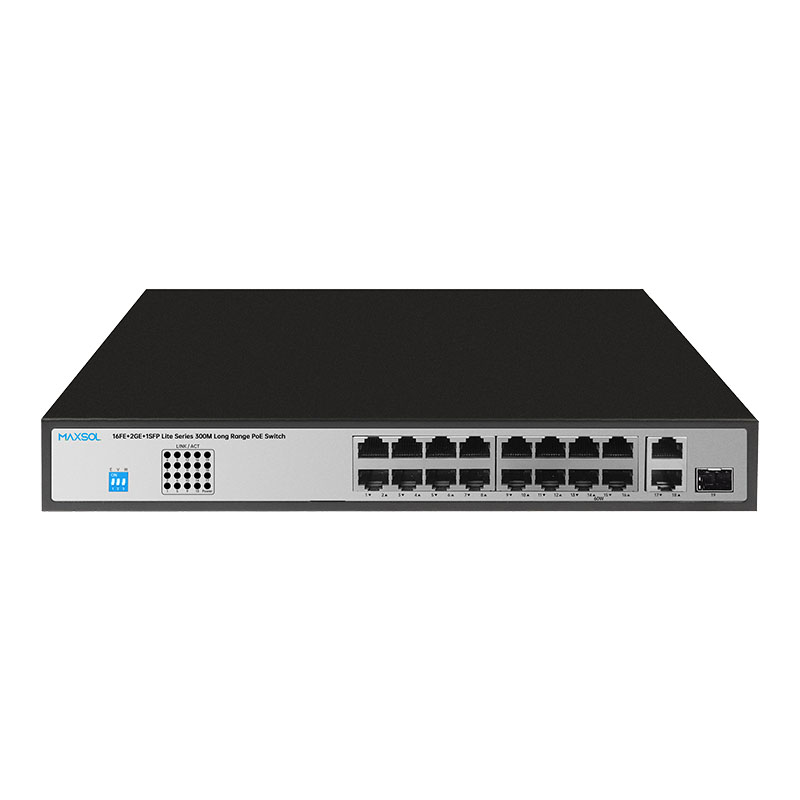

16FE+2GE+1GF Uplink Lite-Serie, PoE-Switch mit 300M Reichweite und 200W
ModellPS11602FE-L
Übersicht
Der Lite-Serie-PoE-Switch mit 16FE+2GE+1GF bietet 200W PoE-Gesamtleistung, 300M Langstreckenübertragung, VLAN-Unterstützung und hohe Portdichte für KMU und gewerbliche Netzwerke.
Merkmale
- 16FE + 2GE + 1GF Uplink Lite Serie 300M Langstrecken-PoE Switch
- IEEE 802.3af/at-konform, bis zu 30 W je PoE-Port
- Interne Netzteilversorgung 200W
- DIP-Schalter für VLAN, 300M-Extend-Modus und Watchdog
- Automatische Netzwerkwiederherstellung per AI Watchdog
- Unterstützt Tisch-, Wand- und Rackmontage
- Metallgehäuse, interne Stromversorgung, ausgezeichnete Wärmeableitungsleistung für einen langfristig stabilen Betrieb
- 6KV Überspannungsschutzfunktion
PS11602FE-L
Spezifikationen
Schnittstellen
- Modell
- PS11602FE-L
- Feste Ports
16 × 10/100Base-T/TX-PoE-Ports (Daten/Strom)
2*10/100/1000Base-T/TX RJ45 Ports (Daten)
1*100/1000Base-X Uplink SFP Fasersteckplatz (Daten)
- Netzwerkprotokoll
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;
IEEE802.3u 100Base-TX;
IEEE802.3ab 1000Base-T;
IEEE802.3z 1000base-X;
IEEE802.3x.
- Merkmale der Ethernet-Ports
- 10/100/1000Base-T(X) automatische Erkennung, Voll-/Halb-Duplex-MDI/MDI-X adaptiv
- Merkmale der Glasfaserports
- Gigabit-SFP-Port (Glasfasermodul nicht enthalten und separat zu bestellen; verfügbar als Singlemode/Multimode sowie Einzelfaser/Doppelfaser, LC)
- Weiterleitungsmodus
- Speichern und Weiterleiten
PoE
- PoE-Port
- Port 1-16 unterstützt PoE @ IEEE802.3af/at
- Merkmal
Mit dem DIP-Schalter,
E: AI Extend ermöglicht eine Übertragungsstrecke von 300 Metern;
V: aktiviert Portisolierung und VLAN auf den Ports 1–16.
Standardmäßig überwacht PoE Watchdog die Ports 1–16 und stellt die Netzwerkverbindung bei Kamerafehlern automatisch wieder her.
W: schaltet die AI-PoE-Selbstheilung für die Ports 1–16 ein; PoE Watchdog behebt Kameraprobleme automatisch und senkt den Serviceaufwand.
- Lüfter
- Die lüfterlose Bauweise ermöglicht einen leisen Betrieb für unterschiedliche Benutzeranforderungen.
- PoE-Standard
- IEEE802.3af/at
Switch-Eigenschaften
- Switching-Kapazität
- 9.2 Gbps (nicht blockierend)
- Paketweiterleitungsrate
- 6,85 Mpps
- MAC-Adresstabelle
- 8K
- Pufferspeicher
- 4M
- Übertragung über verdrillte Adernpaare
10BASE-T: UTP Cat5 (≤300 Meter)
100BASE-TX: UTP Cat5 oder höher (≤100 Meter)
1000BASE-TX: UTP Cat5 oder höher (≤100 Meter)
- PoE-Pinbelegung
- Standard 1/2(+), 3/6(-)
- MAX / Durchschnittliche Leistung pro Port
- 30W/15.4W
- Gesamtleistung / Eingangsspannung
- 200W
- Leistungsaufnahme
Bereitschaft: <5 W
Volllast:<200W
Physische Eigenschaften
- LED-Indikator
Leistungsanzeige: PWR (Grün)
Netzwerkanzeige: 1–16 (Link/Act, grün), 17–19 (Link/Act, grün)
- Stromversorgung
- Eingebauter Netzadapter AC100 ~ 240V 50-60Hz,200W
- Betriebstemperatur / Luftfeuchtigkeit
- -20 ~ + 55 ° C: 5 % ~ 90 % RH nicht kondensierend
- Lagertemperatur / Luftfeuchtigkeit
- -40 ~ + 75 ° C; 5% ~ 95 % RH nicht kondensierend
- Abmessungen
- 310x205x44mm
- Netto-/Bruttogewicht
Netto: < 2,5 kg
Bruttogewicht: <3kg
- Installationsmethode
- Desktop-Typ, Wand montiert, 19-Zoll 1U Schrankinstallation
- Schutz
IEC61000-4-2 (ESD): ±8 kV Kontaktentladung, ±15 kV Luftentladung
IEC61000-4-5 (Blitzschutz/Überspannung): Versorgung: CM±4kV/DM±2kV; Anschluss: ±6kV
- Schutzniveau
- IP30
Zertifizierung
- Zertifizierung
- CE, FCC, RoHS
Packungsinhalte
- Switch
- 1 Stück
- Stromkabel
- 1 Stück
- Rack-Befestigungswinkel
- 1 Stück
- Kurzanleitung zur Installation
- 1 Stück
