Datenblatt
Netzwerk-Switch

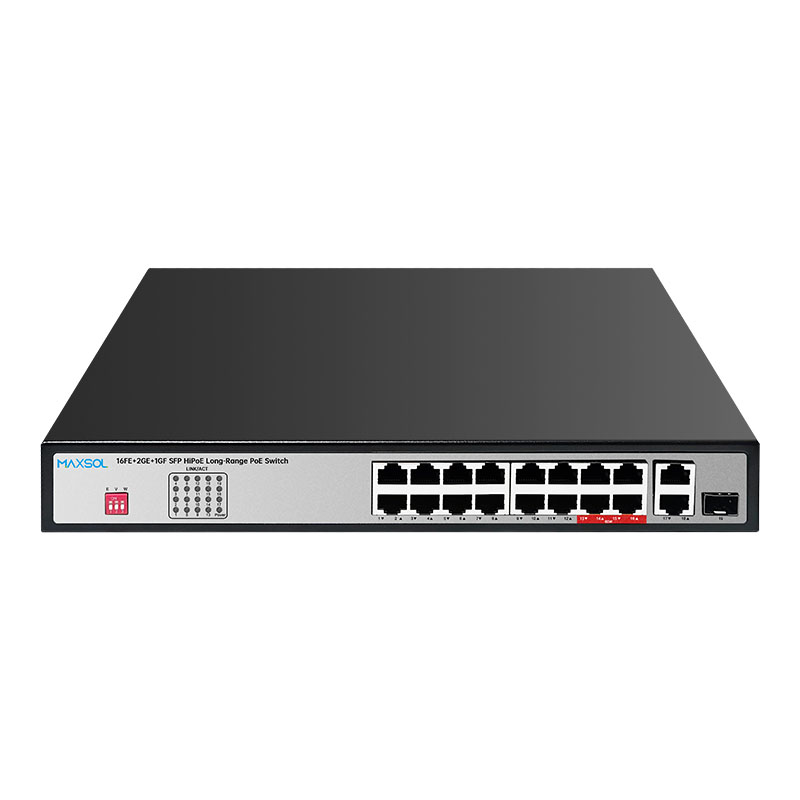

16-Port-Hi-PoE-Switch mit 200 W und 2GE-/SFP-Uplinks
ModellPS11602FE
16-Port-Fast-Ethernet-PoE-Switch mit 60-W-Hi-PoE-Unterstützung, 2 Gigabit-RJ45-Uplinks, 1 SFP-Steckplatz, VLAN-Isolierung, Extend-Modus und Watchdog.
Merkmale
- 16FE + 2GE + 1GF Uplink HiPoE 300M Langstrecken-PoE Switch
- Unterstützt Smart Watchdog-Funktion zur Überwachung konformer PD
- Die Ports 13–16 liefern bis zu 60 W Hi-PoE und unterstützen IEEE 802.3bt-konforme PDs
- Ports 1–12 liefern 30W PoE für IEEE 802.3af/at-konforme Geräte
- VLAN-Unterstützung
- Interne Netzteilversorgung 200W (inklusive)
- Unterstützt Portpriorisierung
PS11602FE
Spezifikationen
Schnittstellen
- Modell
- PS11602FE
- Feste Ports
16 × 10/100Base-T/TX-PoE-Ports (Daten/Strom)
2*10/100/1000Base-T/TX RJ45 Ports (Daten)
1*100/1000Base-X Uplink SFP Fasersteckplatz (Daten)
- Netzwerkprotokoll
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;
IEEE802.3u 100Base-TX;
IEEE802.3ab 1000Base-T;
IEEE802.3z 1000base-X;
IEEE802.3x.
- Merkmale der Ethernet-Ports
- 10/100/1000Base-T(X) automatische Erkennung, Voll-/Halb-Duplex-MDI/MDI-X adaptiv
- Merkmale der Glasfaserports
- Gigabit-SFP-Port (Glasfasermodul nicht enthalten und separat zu bestellen; verfügbar als Singlemode/Multimode sowie Einzelfaser/Doppelfaser, LC)
- Weiterleitungsmodus
- Speichern und Weiterleiten
PoE
- PoE-Port
- Ports 1–12: IEEE802.3af/at; Ports 13–16: IEEE802.3bt, bis zu 60W
- Merkmal
Der DIP-Switch konfiguriert die Portfunktionen und aktiviert standardmäßig die Portpriorität.
E: ermöglicht 300 m Übertragung mit automatischer Geschwindigkeitsanpassung eines Ports auf maximal 10 Mbit/s; die übrigen Ports behalten innerhalb von 100 m 100/1000 Mbit/s bei.
V: aktiviert Portisolierung und VLAN auf den Ports 1–16.
W: schaltet die AI-PoE-Selbstheilung für die Ports 1–16 ein; PoE Watchdog behebt Kameraprobleme automatisch und senkt den Serviceaufwand.
- Lüfter
- Die lüfterlose Bauweise ermöglicht einen leisen Betrieb für unterschiedliche Benutzeranforderungen.
- PoE-Standard
- IEEE802.3af/at/bt
Switch-Eigenschaften
- Switching-Kapazität
- 9.2 Gbps (nicht blockierend)
- Weiterleitungsrate
- 6.84Mpps
- MAC-Adresstabelle
- 8K
- Pufferspeicher
- 4M
- Übertragung über verdrillte Adernpaare
10BASE-T: UTP Cat5 (≤300 Meter)
100BASE-TX: UTP Cat5 oder höher (≤100 Meter)
1000BASE-TX: UTP Cat5 oder höher (≤100 Meter)
- PoE-Pinbelegung
- Standard 1/2(+), 3/6(-)
- Maximale Leistung pro Port
- Ports 1–12: 30W; Ports 13–16: 60W
- Gesamtleistung / Eingangsspannung
- 200W
- Leistungsaufnahme
Bereitschaft: <5 W
Volllast:<200W
Physische Eigenschaften
- LED-Indikator
Leistungsanzeige: PWR (Grün);
Netzwerkanzeige: 1–16 (Link/Act, grün), 17–19 (Link/Act, grün)
- Stromversorgung
- Einbau-Stromadapter AC100 ~ 240V 50-60Hz,200W
- Betriebstemperatur / Luftfeuchtigkeit
- -20 ~ + 55 ° C: 5 % ~ 90 % RH nicht kondensierend
- Lagertemperatur / Luftfeuchtigkeit
- -40 ~ + 75 ° C; 5% ~ 95 % RH nicht kondensierend
- Abmessungen
- 310*205*44mm
Zertifizierung
- Zertifizierung
- CE, FCC, RoHS
Packungsinhalte
- Switch
- 1 Stück
- Stromkabel
- 1 Stück
- Rack-Befestigungswinkel
- 1 Stück
- Kurzanleitung zur Installation
- 1 Stück
